전문가용 컨베이어 벨트 설계 및 유지 관리 가이드

1.알아야 할 컨베이어 벨트 설계 필수 사항

컨베이어 벨트가 말을 할 수 있다면 아마도 산업계에 대해 몇 가지 선택적인 단어를 말할 수 있을 것입니다. 수많은 바위를 운반하며, 석탄, 철광석을 매일 채굴하는 것은 꿈의 직업은 아닙니다. 하지만 농담은 제쳐두고, 여기서 진짜 중요한 것은 견고한 컨베이어 벨트 설계에 무엇이 필요한지 이해하는 것입니다. 어떤 컨베이어 벨트는 몇 년 동안 문제없이 작동하는 반면, 어떤 벨트는 인턴보다 하루 만에 고장 나는지 궁금했던 적이 있다면, 그 답은 바로 표면 아래에 있습니다. 바로 컨베이어 벨트를 내구성과 신뢰성을 갖춘 세심하게 겹겹이 쌓아 올린 구조입니다.

중공업의 컨베이어 벨트 채광건설, 시멘트 생산, 철강 제조는 운으로 만들어지는 것이 아닙니다. 생존을 위해 하나하나 겹겹이 쌓아 올린 것입니다. 이번에는 비유 없이 이 층층을 벗겨내고 (솔직히 말해서, 아무리 강인한 엔지니어라도 끝없는 비유에 질리기 마련입니다) 가장 중요한 것을 진지하지만 여전히 미소 띤 어조로 파헤쳐 보겠습니다.

1.1 상단 커버 레이어 - 그저 예쁜 얼굴이 아닙니다

상단 커버는 말 그대로 벨트의 최전선입니다. 마모성이 강하고 날카로우며 무거운 물질, 예를 들어 부서진 암석, 광물, 또는 금속 광석이 끊임없이 표면을 긁고 두드리는 것과 직접 상호 작용합니다. 이러한 끊임없는 상호 작용은 뛰어난 내마모성과 내충격성을 요구합니다. 상단 커버가 너무 얇으면 그 결과는 예측 가능합니다. 벨트 표면이 조기에 마모되고, 카카스가 노출되며, 필연적으로 심각한 손상이 발생합니다. 이러한 도미노 효과는 예상치 못한 가동 중단, 막대한 수리비, 그리고 누구도 좋아하지 않는 화난 전화 통화로 이어집니다.

고하중 환경에서 상단 커버 두께는 일반적으로 6mm에서 12mm 사이입니다. 이 두께는 무작위로 결정된 것이 아니라, 수년간의 운영 경험을 통해 수집된 데이터를 기반으로 합니다. 컨베이어 장비 제조업체 협회(Conveyor Equipment Manufacturers Association)의 업계 연구(CEMA) 날카로운 모서리 재료를 처리하는 벨트의 경우 최소 8mm 두께를 제안합니다. 작동 수명 연장.

1.2 시체 - 생각보다 더 중요하다

다음은 컨베이어 벨트의 구조적 중추인 카커스입니다. 재밌는 사실 하나: 이름과는 달리 카커스는 전혀 흉측하지 않습니다. 바로 복원력과 강도에 관한 것입니다. 폴리에스터-나일론(EP), 나일론-나일론(NN), 또는 견고한 스틸 코드(ST)와 같은 소재로 만들어진 이 중간층은 중요한 인장 강도, 유연성, 그리고 안정성을 제공합니다. 적절한 카커스 소재를 선택하는 것은 추측이 아니라 벨트를 어떻게 사용할지 정확히 아는 것이 중요합니다.

예를 들어, EP 사체 일반 산업용으로 적합하며, 균형 잡힌 유연성과 인장 강도를 제공합니다. 일반적인 강도 등급은 200N/mm에서 2000N/mm 사이입니다. 스틸 코드 벨트는 1000N/mm에서 10,000N/mm 이상으로 인장 강도가 크게 향상됩니다. 이것이 왜 중요할까요? 카커스의 인장 강도가 부족하면 단순히 불편한 수준을 넘어 심각한 결과를 초래하기 때문입니다. 인장 강도가 부족한 벨트 위에 무거운 광석이 쌓이는 상황을 상상해 보세요. 벨트가 고르지 않게 늘어나고 응력점이 형성되어 결국 벨트가 찢어지는 치명적인 결과를 초래합니다.

1.3 하단 커버 레이어 - 조용하지만 중요함

하단 커버는 상단 커버만큼 눈에 띄지는 않지만, 과소평가하면 오히려 위험할 수 있습니다. 풀리, 아이들러, 구동 롤러와 매초마다 조용히 상호 작용합니다. 너무 얇은 하단 커버는 마찰로 인해 빠르게 가열되어 고무를 약화시키고 층층이 분리될 위험이 있습니다. 반대로 너무 두꺼운 하단 커버는 불필요한 무게를 증가시켜 에너지 소비를 증가시키고 전반적인 효율을 저하시킵니다.

중공업용 벨트는 일반적으로 2mm에서 6mm 두께의 바닥 커버가 필요합니다. 선택은 벨트의 속도, 하중, 풀리 직경에 따라 크게 달라집니다. 적절한 커버를 선택하는 것은 최적의 조건을 찾는 것과 같습니다. 유지 보수 비용 절감, 마모 감소, 그리고 최적의 성능을 얻을 수 있습니다.

1.4 추가 구조 - 때로는 기본 이상의 것이 필요합니다.

표준 레이어 외에도, 고강도 컨베이어 벨트에는 추가 보강재가 필요한 경우가 많습니다. 다음과 같은 추가 기능을 고려해 보세요.

- 브레이커 레이어:충격 저항성을 높여주는 추가 층은 특히 높은 낙하 지점에서 재료가 적재될 때 매우 유용합니다.
- 찢어짐 방지 원단:광산이나 채석 작업에서 중요한 측면 인열 저항성을 강화하기 위해 뼈대에 전략적으로 짜넣은 제품입니다.
- 측벽과 클리트:가파른 경사로를 운반할 때 필수적이며, 재료가 사방으로 쏟아지지 않고 벨트에 단단히 고정되도록 합니다(쏟은 것을 치우는 것은 누구에게나 즐거운 일이 아니기 때문입니다).

국제물류협회(International Material Handling Association)의 최근 데이터(2024년)에 따르면 이러한 개선 사항을 통합하면 가동 중지 시간이 줄어듭니다. 벨트 손상 약 20% 정도 감소합니다. 가동 중단 시간이 줄어들면 상사의 만족도가 높아지고, 골치 아픈 일이 줄어들며, 수익도 증가합니다. 이는 산업계 종사자라면 누구나 동의할 만한 좋은 현상입니다.

1.5 함께 모아서

중공업에서 컨베이어 벨트의 성공적인 운영은 본질적으로 운이 아니라 정밀하고 사려 깊은 컨베이어 벨트 설계에 달려 있습니다. 내마모성 상단 커버부터 인장 강도가 강한 몸체와 마찰을 관리하는 하단 커버까지, 각 층은 명확한 목적을 가지고 있습니다. 여기서 어떤 세부 사항이라도 간과하는 것은 일상적인 유지 관리를 건너뛰는 것과 같습니다. 처음에는 무해해 보일지 몰라도, 결국에는 상당한 비용을 초래하게 됩니다.

결론은? 꼼꼼한 컨베이어 벨트 설계는 선택 사항이 아니라 필수입니다. 관리자, 엔지니어, 조달 담당자 등 어떤 직책을 맡든 이러한 기본 사항을 이해하면 업무가 훨씬 수월해질 뿐만 아니라, 다음번에 수많은 돌멩이들이 매끄럽게 미끄러져 지나가는 모습을 볼 때 미소가 지어질지도 모릅니다. 시간이 흐르고 매일매일.

2.컨베이어 벨트 설계 고무 커버 선택

중장비 광산, 시멘트 가마, 제철소는 한 가지 공통점이 있습니다. 바로 매 교대 근무 시간마다 컨베이어 벨트를 가열하고, 긁어내고, 적신다는 것입니다. 잘못된 선택은 커버 컴파운드 용암 하이킹을 위해 샌들을 주문하는 것과 같습니다. 고통스럽고, 수명이 짧고, 비용도 많이 들죠. 스마트한 컨베이어 벨트 설계는 적절한 고무 화학 성분부터 시작됩니다. 후보군을 검토하고, 보유한 데이터를 테스트하여 누가 당신의 라인에 적합한지 결정해 봅시다.

2.1 고무 화학 속성 강좌

중공업 벨트에는 3가지 폴리머가 주로 사용됩니다.

화합물	핵심 강점	전형적인 약점
SBR (스티렌-부타디엔)	저렴한 가격, 높은 내마모성	내유성 및 내열성이 좋지 않음
NBR (니트릴)	우수한 내유성 및 내그리스성	열 한계 ≈ 120 °C
EPDM (에틸렌-프로필렌)	150~200°C를 유지하고 산과 알칼리에 강함	가격이 높고, 절단 저항성이 적당함

2.2 내마모성 - SBR의 편안함 영역

마모 손실은 세제곱밀리미터(mm³) 단위로 측정되며, 숫자가 낮을수록 덮개를 갈아내기가 더 어렵습니다. DIN 53516 드럼 테스트에서 암석 처리 원목의 경우 150mm³ 이하의 프리미엄 SBR 혼합물이 사용되지만, 저가형 혼합물은 200mm³에 가까워집니다. 10mm³의 마모 손실은 2km 육로 시스템에서 연간 약 1회 추가 가동 중단과 같습니다. 따라서 석영이나 철광석을 마주하는 모든 컨베이어 벨트는 일반적으로 최소 8mm 두께의 SBR 상부 덮개로 열립니다.

2.3 내열성 - EPDM이 가마 공급을 차지하는 이유

180°C의 클링커는 몇 주 만에 SBR을 취성으로 만들지만 EPDM 커버는 표면 유약 없이도 여전히 구부러집니다. EPDM 인증된 등급 DIN 22102-T에 따라 150°C의 연속 온도와 200°C의 짧은 피크 온도를 균열 없이 견딜 수 있습니다. 새로운 과산화물 경화 EPDM 블렌드는 실험실 사이클에서 250°C까지 견딜 수 있습니다. 라인에서 뜨거운 펠릿이나 코크스를 사용하는 경우, EPDM이 없는 컨베이어 벨트 설계는 매주 패치 작업을 어렵게 만듭니다.

2.4 오일 및 그리스 저항성 - NBR 논거

기름에 젖은 철분과 석유 코크스는 일반 고무를 포화시켜 스펀지처럼 부풀어 오릅니다. ASTM D471은 IRM 901 오일에서 70시간 후 부피 변화를 측정합니다. 최상급 NBR은 5% 미만으로 부풀어 오르는 반면, SBR은 25% 이상 부풀어 오릅니다. 부풀어 오름은 덮개와 카커스 사이의 결합을 느슨하게 하고, 굽힘 시 균열을 일으켜 직물을 노출시킵니다. 공장에서 유성 클링커나 밀스케일 슬러지를 처리하는 경우, NBR을 컨베이어 벨트 설계에 베이크하거나 벨트 수명을 매우 짧게 계획하십시오.

2.5 화염 및 화학 방패 - 전문 여단

석탄 터미널은 종종 내마모성과 자기소화성이 모두 필요합니다. SBR은 할로겐화 첨가제와 혼합하여 ISO 340 화염 시험을 통과할 수 있지만, 발열량이 증가합니다. EPDM은 오존, 이산화황, 비료에 대한 내성이 뛰어나 산 분무가 발생하는 산세척 라인에 이상적입니다. 황산과 석회석 분진이 만나면, 적절한 컨베이어 벨트 설계는 EPDM 커버와 브레이커 층을 결합하여 펑크를 차단합니다.

2.6 원인과 결과의 사슬 - 두께와 접합 강도가 중요한 이유

윗면 커버가 너무 얇으면 일찍 마모되어 카카스 실이 노출됩니다. 노출된 원단은 습기를 흡수하고, 강철 코드를 부식시키며, 접합 강도를 약화시킵니다. 결과적으로 갑작스러운 합판 분리와 예상치 못한 3시간 가동 중단이 발생합니다.
카커스 인장 강도가 한계에 도달했나요? 최대 하중이 벨트를 탄성 한계를 넘어 늘립니다. 미세한 균열이 생기고, 합쳐지며, 벨트 폭을 가로질러 찢어지면서 벨트가 두 동강 납니다.
접착력이 4 N/mm 미만인가요? 반복적인 굽힘과 온도 변화로 인해 플라이가 박리되고, 기포가 발생하며, 접합부가 들뜨고, 벨트가 탈선합니다. 그런 후에야 공장은 멈춥니다. 모든 교육 슬라이드에 이러한 고장 단계를 포함시키면 기술자들은 예방에 집중할 수 있습니다. 견고한 컨베이어 벨트 설계는 벨트가 배송되기 전에 올바른 커버 화합물과 접착 등급을 지정하여 체인의 작동을 1단계에서 중단시킵니다.

2.7 업계별 레시피

- 노천 구리 광산, 0~300mm ROM 광석, 90°C 표면:상단 10mm SBR, 하단 4mm, DIN X 내마모성 <120mm³, 옵션으로 찢어짐 방지 원단 제공.
- 소결 플랜트, 평균 180 °C, 미세한 철분:8mm EPDM 상단, 3mm 하단, 내열 등급 T200, 강철 코드 몸체, 세라믹 표면 구동 풀리.
- 원유 코크스 터미널, 80 °C, 잔류 오일 15%:상단 6mm NBR-A, 하단 3mm, 내유성 G등급, 로딩 슈트 아래 브레이커 층.

각 레시피는 추측이 아닌 데이터에서 나오며, 제품 온도, 화학 성분 또는 덩어리 크기의 변화가 어떻게 다른 고무 결정에 영향을 미치는지 보여줍니다.

2.8 PO에 서명하기 전 간단한 확인 사항

1. 테스트 보고서 확인—DIN 53516 마모, ASTM D471 오일 팽창, ISO 340 화염.
2. 재료 차트에 맞춰 커버 등급을 맞추세요; 마케팅 이름은 무시하세요.
3. 요구 접착력 ≥ 5 N/mm시간이 지나면서 접착력이 약해지면 완벽한 커버도 망가집니다.
4. 하류 두께 확인로딩 호퍼 아래뿐만 아니라 마모가 가장 심한 곳도 마찬가지입니다.

여기에는 지름길이 없습니다. 이제 컨베이어 벨트 설계를 부지런히 검토하여 오전 2시 접합 사고를 예방하세요.

무료 카탈로그 다운로드

3.컨베이어 벨트 설계의 중요 매개변수

모든 중장비 공장은 숫자에 따라 생사가 결정됩니다. 벨트 폭, 인장 강도, 안전 계수, 드럼 직경. 단 하나라도 놓치면 생산은 계획되지 않은 과학 실험, 특히 폭발적인 실험으로 변질됩니다. 이 섹션에서는 안정적인 컨베이어 벨트 설계의 핵심이 되는 구체적인 수치들을 살펴보며, 제어실 벽에 아무리 많은 대시보드를 설치하더라도 기하학, 화학, 물리학이 여전히 중요한 역할을 한다는 것을 증명합니다.

3.1 너비와 두께 - 용량의 게이트키퍼

왜 1,000mm 벨트는 같은 속도에서 800mm 벨트보다 40% 더 많은 광석을 이송할까요? 간단한 단면 계산입니다. 폭이 넓을수록 재료 단면적이 증가합니다(A = k·B², k≈0.075, 20° 트로프 각도). 너무 좁으면 재료가 넘치고, 너무 넓으면 벨트가 해먹처럼 휘어져 에너지가 낭비됩니다. 중공업의 실제 범위는 800mm에서 2,200mm이며, 1,400mm가 가장 적합합니다.

두께는 너비와 밀접한 관련이 있습니다. 8~12mm 두께의 상단 커버는 연마석을, 3~6mm 두께의 하단 커버는 롤러 마찰을 견뎌냅니다. 카커스 플라이를 추가하면 총 두께가 15~35mm가 됩니다. 두께가 너무 얇으면 날카로운 덩어리가 파고들고, 너무 굵으면 구동력이 5~10% 상승하여 전기 소모만 늘어나고 효과는 없습니다. 스마트 컨베이어 벨트 설계는 이 두 가지를 모두 충족하며, 새벽 3시에 고장이 발생했을 때보다는 도면 단계에서 다시 한번 확인하는 것이 좋습니다.

3.2 도체 선택 - EP, NN 또는 ST?

- 낮은 신축성(<2% 정격 장력에서)과 좋은 트로핑을 제공하여 오버랜드의 기본이 됩니다. 석탄이나 석회암.
- NN(나일론-나일론) 유연성을 위해 신축성 제어를 희생했으며, 작은 드럼이 달린 짧고 구불구불한 식물 벨트에 유용합니다.
- ST(스틸코드) 단일 비행 거리가 3km를 넘거나 수직 리프트가 200m를 지날 때 필수적인 1,000~10,000N/mm의 엄청난 인장 강도를 제공합니다.

잘못된 카카스를 선택하면 골치 아픈 일이 생깁니다. ST가 필요할 때 NN을 선택하면 신장률이 접합 한계를 초과하고, 코드가 끊어지고, 극적인 폭발 후 생산이 중단되는 것을 보게 될 것입니다. 올바른 도체 선택 견고한 컨베이어 벨트 디자인의 핵심입니다.

3.3 인장 강도 - 얼마나 잡아당겨야 충분한가?

벨트 정격은 카커스 강도에 플라이 수(직물의 경우) 또는 코드 정격(강철의 경우)을 곱한 값입니다. 예: EP 1000/4는 4겹 × 각 250 N/mm에 해당합니다. 설계 안전 계수(일반적으로 직물의 경우 6.7, 강철의 경우 6.0)를 더하고 작동 장력을 계산합니다.

T_최대 = 벨트 정격 / 안전 계수

따라서 폭 1000mm의 EP 1000/4 벨트는 1,000N/mm ÷ 6.7 ≈ 150N/mm의 하중을 안전하게 견딜 수 있습니다. 이 한계를 무시하고, 동적 시작 하중은 첫 번째 교대 근무가 끝나기 전에 정상 상태의 2~3배에 달하는 과도한 코드 신장을 유발할 수 있습니다. 엄격한 컨베이어 벨트 설계에서 인장 마진은 결코 추측이 아닙니다. 이는 향후 "왜 끊어졌을까?"라는 회의에 대비한 문서화된 증거입니다.

3.4 연장 - 조용한 파괴자

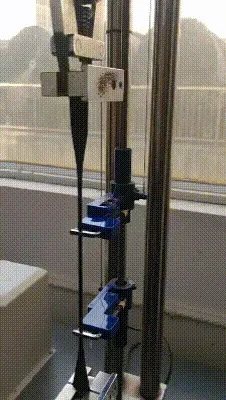

풀리의 견인력을 잃거나 테이크업 스트로크가 소진될 때까지는 늘어나는 현상은 무해해 보입니다. 패브릭 벨트는 최대 하중에서 1.5~2.0%의 신장률을 허용하지만, 스틸 코드 벨트는 0.25%로 유지됩니다. 테이크업 벨트의 총 이동률이 1%에 불과한데 벨트가 1.8% 늘어나면 벨트가 느슨해지고, 벨트가 흔들리며, 재료가 쏟아집니다. 작업자는 테이크업 벨트를 더 팽팽하게 조여 베어링을 파쇄하고, 곧 정비소에 연락합니다. 이는 모두 컨베이어 벨트 설계 검토 과정에서 신장률 통계가 무시되었기 때문입니다.

3.5 안전 요소 - 실제로 필요한 보험

테스트 결과 4:1 안전율로도 접합이 유지된다는 것이 입증되었는데 왜 6:1 안전율을 적용할까요? 실험실의 평온함은 현장의 혼란과는 다르기 때문입니다. 슈트가 막히거나, 비상 정지가 발생하거나, 온도 변화가 심하거나, 트레이너가 정렬이 어긋난 상태에서 시동을 걸면 벨트에 이론값보다 훨씬 높은 하중이 가해집니다. 실험실에서는 4미터 높이에서 4톤짜리 바위를 벨트 위로 떨어뜨리지 않지만, 채석장에서는 그렇게 합니다. 여유 있는 여유는 어떤 스프레드시트로도 예측할 수 없는 충격을 흡수합니다.

3.6 최소 드럼 직경 - 플렉스 규칙

벨트가 풀리 주위를 휘어질 때마다 섬유는 압축되었다가 늘어납니다. 과도한 굴곡은 원단을 피로하게 하고, 피복에 균열을 일으키며, 접합부를 약화시킵니다. CEMA의 경험 법칙:

D_분 = (k × 총 두께)

k는 직물의 경우 125에서 고강도 강철 코드의 경우 200까지입니다. 따라서 두께 25mm의 ST 벨트에는 최소 500mm의 구동 드럼이 필요합니다. 대신 400mm 드럼을 설치하면 플렉스 사이클이 접합부에서 두 배의 변형을 발생시킵니다. 수십만 사이클 후에는 층이 분리되고 기포가 형성되어 찢어집니다. 적절한 컨베이어 벨트 설계는 벨트와 풀리를 서로 맞물리게 함으로써 이러한 문제를 방지합니다.

3.7 원인과 결과 - 나쁜 숫자가 실패를 낳는 방식

- 폭이 너무 작음 → 유출 → 청소 작업 → 구조적 부식
- 인장 정격 한계 → 과부하 신장 → 접합 실패 → 종료
- 드럼이 너무 작음 → 순환 굽힘 → 덮개 균열 → 물 침투 → 도체 썩음

각 체인은 매개변수 무시로 시작하여 계획되지 않은 가동 중단으로 끝납니다. 시운전 매뉴얼에 전체 시퀀스를 명시하면 팀의 경계 태세를 유지하고 컨베이어 벨트 설계 데이터를 서류 작업처럼 느껴지지 않고 보호처럼 느껴지게 합니다.

3.8 엔지니어들이 실제로 사용하는 체크리스트

3.8.1 용량 공식 확인: Q = k·A·v·ρ (여기서 A는 벨트 너비에서 가져옴).

3.8.2 도체 정격 > 최대 동적 장력 × 안전 계수를 확인하세요.

3.8.3 테이크업 이동 거리가 예상 영구 신장률의 2.5배 이상인지 확인하세요.

3.8.4 기존 도면이 아닌 제조업체 차트에서 풀리 직경을 선택하세요.

3.8.5 슈트 형상이 확정된 후 잠금 커버 두께가 결정되었습니다. 이전에는 없었습니다.

이 다섯 가지 항목을 완료하면 벨트 사고의 90%가 견적서에 서명하기도 전에 사라집니다. 이것이 바로 규율 있는 컨베이어 벨트 설계의 실질적인 힘입니다.

견적 요청

맞춤형 견적을 받고 프로젝트 여정을 시작하세요!

4.컨베이어 벨트 설계 처리량 마스터리

대형 컨베이어에서 상당한 톤수를 얻는 것은 결코 추측이 아닙니다. 수학, 물리, 그리고 숫자에 대한 냉정한 정직함이 중요합니다. 용량을 가볍게 여기면 벨트가 누출, 찢어짐, 또는 아무도 자원하지 않는 새벽 3시 정전으로 보복할 것입니다. 아래는 실제 사례와 귀하가 제공한 참고 자료를 바탕으로 설계를 통해 처리량을 극대화하는 650단어 현장 가이드입니다.

4.1 절대 양보할 수 없는 5가지로 시작하세요

- 벨트 속도(V) 수톤을 옮기지만, 초당 1미터가 늘어날수록 먼지, 마모, 소음도 커집니다.
- 벨트 폭(B) 물질적 고속도로를 설정하세요. 그것을 너무 크게 하면 전력을 낭비하게 되고, 너무 작게 하면 시간을 낭비하게 됩니다.
- 체적 밀도(ρ) 입방미터를 톤으로 변환합니다. 철광석은 석탄에 사용되는 숫자를 비웃습니다.
- 단면적(A) 점심시간에 그린 스케치가 아니라 진짜 화물이에요.
- 하중 계수(η) 설계상의 꿈과 실제 변화 데이터를 구분합니다. 대부분 공장은 0.6~0.85 사이에 위치합니다.

5가지 매개변수를 잠그면 컨베이어 벨트 디자인이 희망 목록에서 실제 자산으로 전환됩니다.

4.2 황금 공식 - 단순함, 잔혹함, 정확성

TPH = A × V × ρ × eta ¼ 1000

그 외 모든 것, 즉 경사 보정, 전환 손실, 안전성은 이 변수들 중 하나에 포함됩니다. 한 가지 조건만 빼면 용량 추정치는 10~20% 정도 오차가 발생하는데, 이는 이익과 손실 사이의 격차와 정확히 같습니다.

4.3 단면적 현실 확인

업계 평균은 첫 번째 재료가 벨트에 닿기 전까지만 유용합니다. 35° 각도로 1000mm 트러프 벨트를 사용하면 약 0.11m²의 운반 면적을 얻을 수 있습니다. 이를 1400mm로 높이면 면적이 0.185m²로 크게 늘어나 드라이브에 닿기 전에 즉시 68%의 용량 증가 효과를 얻을 수 있습니다.

하지만 표를 맹목적으로 믿지 마세요. 습한 자철석 더미는 건조한 석회암보다 평평합니다. 시운전 중에 3D 스캐너로 실제 형상을 측정하고, 50일이 아닌 첫날에 컨베이어 벨트 사양을 재교정하세요.

4.4 폭 대 속도 - 비용 분할

- 속도 중심 전략:폭을 적당히 유지하고 V를 4m/s 이상으로 올리세요. 장점: 구조가 저렴합니다. 단점: 롤링 부품이 빨리 노후화되고, 스커트보드가 제대로 작동하지 않으며, 소음 측정기가 올라갑니다.
- 너비 중심 전략:B를 1600mm로 넓히고 V를 2.5m/s로 유지합니다. 장점: 더 조용하고 아이들러에 더 순조롭고 미세 입자 발생이 적습니다. 단점: 벨트가 무거워지고 자본금이 증가합니다.

균형 잡힌 컨베이어 벨트 설계는 일반적으로 모터 토크 곡선의 75%에 도달하면서도 3.5m/s 미만을 유지합니다. 이보다 더 빠른 경우 에너지 감사를 실시하고 집진팀과 협의해야 합니다.

4.5 경사 및 롤백 방지 엔지니어링

경사가 높아질수록 중력은 용량을 감소시킵니다. 대부분의 고체는 약 18° 정도에서 뒤로 미끄러지기 시작합니다. 해결책:

- 하이그립 커버로 업그레이드하세요(전력 소모량 3% 증가).
- 셰브론이나 측벽 프로필을 삽입합니다. 효과적이지만 접합이 복잡해집니다.
- 리프트를 이송 타워가 있는 두 개의 컨베이어로 나누었습니다. CAPEX는 증가하지만 효율성은 회복되었습니다.

모든 이해관계자가 페널티를 흑백으로 볼 수 있도록 컨베이어 벨트 설계 계산 시트에 경사 보정 계수(10~20°의 경우 0.85~0.95)를 직접 문서화합니다.

4.6 적재 구역 - 용량이 승패되는 곳

이 공식은 꾸준한 흐름을 선호하지만, 현실에서는 급증과 공극이 발생합니다. DEM 소프트웨어나 실물 크기 시험을 사용하여 CEMA의 이상, 즉 슈트 립 아래 벨트 속도 50%에서 벨트 70%를 채우는 것을 달성하세요. 이를 놓치면 이론적인 컨베이어 벨트 용량이 빠르게 줄어듭니다. 임팩트 베드, 제어 공급 슈트, 스커트 씰은 이웃집에 과도한 먼지를 뿌린 것에 대한 벌금보다 저렴합니다.

4.7 인과관계 사슬(벽에 걸어두세요)

- 너비가 너무 좁음 → 가장자리 유출 → 매일 청소 → 아이들러 압수 → 정지.
- 속도가 너무 높음 → 하중 지점에서 튀어 오름 → 조기 덮개 마모 → 차체 노출 → 찢어짐.
- 과대평가된 면적 → 지속적인 과부하 → 모터 과열 → 비상 정지 → 손실된 톤.

각 체인을 매핑하면 추상적인 숫자가 눈에 보이는 위험으로 바뀌며 이는 사전 예방의 특징입니다. 컨베이어 벨트 유지 관리.

4.8 도면에 서명하기 전에 꼭 확인해야 할 5가지 체크리스트

1. 테이블만으로 검증된 것이 아니라, 테스트를 통해 검증된 단면입니다.

2. 설계 하중에서 가장자리 장력 < 중앙 장력의 80%.

3. 경사도가 7° 이상인 경우 경사 계수가 적용됩니다.

4. 벨트 폭의 2% 미만의 처짐에 맞춰 아이들러 간격을 조정합니다.

5. 부하율은 분기별로 검토됩니다. 생산량은 결코 정체되지 않습니다.

이것들을 완료하면 컨베이어 벨트 정렬 실제 처리량 목표를 갖춘 구조, 동력 전달 장치 및 안전 하드웨어로, 컨베이어 벨트 용량과 컨베이어 안전 표준을 모두 한 번에 충족합니다.

5.컨베이어 벨트 설계 장력 및 전력 계산

A 지점에서 B 지점으로 대량의 암석을 옮기는 것은 어렵지 않습니다. 하지만 중력, 마찰, 그리고 시동 서지가 작용하기 전까지는 말입니다. 벨트 장력의 한 요소라도 놓치면 모터가 정지하고, 접합부가 터지거나, 구동 드럼이 무용지물이 되어 쓸모없는 크롬 돔으로 변합니다. 이 장에서는 엄격한 컨베이어 벨트 설계를 통해 톤과 미터 단위의 에너지를 효율적인 킬로와트로 변환하여 유지보수 인력 대신 벨트가 무거운 짐을 들어 올리도록 하는 방법을 보여줍니다.

5.1 4가지 근본적인 긴장 - 그것을 알거나 실패를 쫓으세요

5.1.1 T_p 1차 저항: 벨트와 아이들러 사이의 구름 마찰.

5.1.2 T_s 2차 저항: 스커트 씰, 벨트 클리너, 나쁜 하우스키핑.

5.1.3 T_h 경사 저항: 경로가 올라갈 때마다 중력은 끊임없이 저항합니다.

5.1.4 T_a 가속 저항: 멈춰 있는 벨트를 더 빠른 속도로 끌어올리는 데 필요한 추가적인 힘입니다.

추가하세요 T_e 효과적인 긴장견고한 컨베이어 벨트 설계는 결코 추측하지 않습니다. 아이들러 드래그를 측정하고, 캐리백을 측정하고, 모든 고도 변화를 두 번씩 확인합니다.

5.2 50년이 지난 지금도 여전히 건재한 고전적인 공식

T_e = T_p + T_s + T_h + T_a

일단 T_e 견고하고 구동력은 다음과 같습니다.

P(kW) = T_e × V ÷ 1000

어디에 V = 벨트 속도(m/s). 간단하죠? 네. 협상 가능할까요? 절대 안 됩니다. 10% 오차 T_e 모터 크기, 전기 요금, 샤프트 토크에 거의 선형적으로 변환됩니다. 모든 진지한 컨베이어 벨트 설계자가 수학을 두 번 확인하는 또 다른 이유입니다.

5.3 타이트 사이드 vs. 슬랙 사이드 - 줄다리기 균형 맞추기

드라이브 드럼은 마찰을 통해 그립을 형성합니다. Hugo-Savi 규칙은 다음과 같이 설명합니다.

T₁ / T₂ = 전자^μθ

과 μ = 벨트-풀리 마찰 계수 및 θ = 랩 각도(라디안). 잘못된 래깅 또는 언더레이트를 선택하세요. T₂ 벨트가 미끄러지고, 번쩍이고, 타버립니다. 엄청나게 높은 것을 선택하세요. T₁ 그리고 접합부가 폭발합니다. 균형 잡힌 컨베이어 벨트 설계는 토크, 견인력, 접합부 정격이 서로 조화를 이룰 때까지 두 값을 모두 조정하는 것을 의미합니다.

5.4 안전 요소 - 미지의 것에 대한 보험

패브릭 벨트는 6.7:1, 스틸 코드는 6.0:1의 비율로 작동합니다. 왜 이렇게 관대한 걸까요? 막힌 슈트 스파이크 장력에 대한 시동은 정상 상태보다 250% 더 높고, 비상 정지는 밀리초 단위로 부하 경로를 역전시키기 때문입니다. 실제 광산에서는 벨트에 먼지, 비, 열 충격, 피로가 발생하지만 실험실 테스트에서는 거의 발생하지 않습니다. Sensible Conveyor Belt Design은 몇 밀리미터의 벨트 두께 나중에 몇 시간 동안 다운타임이 발생하는 것을 피하려면 지금 시작하세요.

5.5 드라이브 파워 선택 - 더 큰 것이 항상 더 나은 것은 아닙니다

"혹시 모르니" 모터 크기를 40% 키우면 하루 에너지 낭비가 작은 마을의 소비량에 맞먹습니다. 모터 크기를 10% 줄이면 야간 근무자들이 커플링에서 끽끽거리는 소리를 듣게 됩니다. 올바른 사용법:

- Compute T_e일반, 막힌 슈트, 재시작 조건.
- 기어와 커플링 효율(η ≈ 0.94)을 적용합니다.
- 10%의 디자인 예약금을 추가하세요. 더도 말고 덜도 말고요.

그 좁은 마진은 자본을 건전하게 유지하고 다음과 일치시킵니다. 글로벌 컨베이어 안전 표준 열 상승과 잠금 로터 앰프에 관한 것입니다.

5.6 테이크업 여행—스트레칭이 발생합니다

벨트는 변형됩니다. 직물 벨트는 수명 기간 동안 1.8% 늘어나고, 강철 코드는 0.25% 늘어납니다. 테이크업 스트로크가 그 늘어남을 흡수하지 못하면, 벨트가 늘어지고, 재료는 기울어진 테이블 위의 구슬처럼 뒤로 굴러갑니다. 규칙: 테이크업 스트로크는 영구 신장률의 2.5배 이상으로 설계해야 합니다. 이를 무시하면 컨베이어 벨트 전체 구조를 단축해야 합니다. 이는 값비싼 야간 용접 및 재접합 작업과 같습니다.

5.7 전력 대 에너지 - 운영 프로필에 유의하세요

250kW를 24시간 내내 사용하는 컨베이어는 벨트 자체보다 7년 동안 더 많은 전기료가 듭니다. 가변 속도 드라이브를 사용하면 공급 변동에 맞춰 전력을 조절하여 일반적인 듀티 사이클에서 에너지를 15% 절감할 수 있습니다. 이 전략은 저속 토크에 대한 컨베이어 벨트 사양(지연, 풀리 직경, 벨트 강성)이 확인된 경우에만 효과적입니다. 그렇지 않으면 소프트 스타트가 스톨 스타트로 전환됩니다. VFD 곡선을 기존 컨베이어 벨트 설계에 통합하면 구매 주문서가 수신함을 떠나기 전에 이러한 문제를 해결할 수 있습니다.

5.8 실패 사슬 - 잘못된 계산에서 붕괴까지

- 효과적인 장력이 과소평가됨 ➜ 구동 슬립 ➜ 커버 화상 ➜ 풀리 직경으로 인해 그립 감소 ➜ 비상 정지.
- 느슨한 장력 무시 ➜ 벨트 펄럭임 ➜ 트랙 오류 ➜ 스커팅을 씹음 ➜ 먼지 구름 ➜ 환경 벌금.
- 짧은 테이크업 이동 ➜ 수동 조정 우회 ➜ 겨울에 벨트가 너무 조임 ➜ 여름에 접합부 벗겨짐 ➜ 심각한 찢어짐.

벽에 이러한 체인을 매핑하면 승무원이 경계 상태를 유지하고 힘든 작업이 왜 필요한지 확인할 수 있습니다. 컨베이어 벨트 설계 위기 관리보다 언제나 더 나은 결과를 낳습니다.

5.9 도면 승인 전 10분 감사

- μ 확인 선택된 지연에 대해서는 제조사 자료를 통해 확인하며, 소문에 의하지 않습니다.
- 랩 각도 확인 — < 210°이면 스너브를 추가합니다.
- 교차 검사 접합 등급 초과 T₁ 최소한 10%만큼.
- 모터 토크 곡선 일치 시동 긴장이 최고조에 달함.
- 테이크업 여행을 보장하세요 ≥ 2.5 × 영구적 늘어남 추정치.
- 안전 계수 검증 모든 추가 기능(청소기, 먹이통, 높이 조절기)을 설치한 후.
- 로그 파워 리저브 — 최종 kW 값이 선택된 이유.

모든 줄에 체크 표시를 하면 장력 계산이 스프레드시트에서 작업 현장으로 넘어갑니다. 하나를 건너뛰면 벨트가 자체 교대 근무 일정을 작성합니다. 보통 공휴일에 말이죠.

6.컨베이어 벨트 설계 아이들러 및 풀리 필수 사항

아이들러와 풀리는 구매 목록의 첫 페이지에 거의 등장하지 않지만 아름답게 설계된 제품이 출시될지 여부를 결정합니다. 컨베이어 벨트 설계 몇 년 동안 미끄러지듯 나아가다가 몇 달 만에 무너져 버립니다. 핵심 제품군이 아니기 때문에, 저희는 벨트, 에너지, 그리고 신뢰를 아끼는 필수 규칙들만 집중적으로 다룰 것입니다.

6.1 직경이 운명을 결정하는 이유

벨트가 풀리나 아이들러를 지나 굽을 때마다 고무가 휘어집니다. 너무 심하게 휘면 외부 커버에 균열이 생기고, 내부 플라이가 압축되며, 접합부 가장자리가 닳기 시작합니다. 이것이 원인입니다. 그 결과는 나중에 구름 저항 증가, 커버 박리, 그리고 결국에는 라인이 완전히 정지하는 결과로 나타납니다. 솔리드 컨베이어 벨트 설계는 벨트 두께를 최소 풀리 직경에 맞춰 설계하여 처음부터 열차 사고를 방지합니다.

- 패브릭 벨트(EP 또는 NN) 구동 드럼이 벨트 두께의 최소 125배 이상일 때 잘 작동합니다.
- 스틸코드 벨트 더욱 부드러운 곡률이 필요합니다. 두께의 200배가 전 세계적으로 널리 받아들여지는 관행입니다.

비율을 무시하면 더 작은 드라이브 베이스를 만성적인 접합부 수리와 맞바꾸게 됩니다. 그런 교체는 결코 효과가 없습니다.

6.2 스너브, 벤드, 테일 - 조연진

드라이브 랩은 견인력을 제어하지만, 보조 벤딩은 장력 균형을 제어합니다. 스텁 풀리는 느슨한 측면 장력을 약화시켜 테이크업을 과도하게 조이지 않고도 추가적인 그립력을 제공합니다. 그러나 테일 풀리가 너무 작으면 강철 코드 카커스가 가닥을 먼저 끊어버리는 원인이 됩니다. 균형 잡힌 컨베이어 벨트 설계, 스너브와 테일 직경은 구동 드럼과 동일한 플렉스 비율을 따릅니다. 여기서의 지름길은 유지 관리 공간을 풀리의 무덤으로 바꿔 놓습니다.

6.3 아이들러 직경 - 변장한 구름 저항

아이들러는 강철로 감싼 베어링일 뿐이지만, 직경은 많은 사람들이 생각하는 것보다 전력 소비량을 크게 변화시킵니다. 롤이 클수록 회전 속도가 느려지고, 베어링 온도가 낮아지며, 그리스 수명이 늘어납니다. 롤이 작을수록 무게는 가볍지만 회전 속도가 빨라 에너지를 많이 소모합니다. 대부분의 오버랜드 애플리케이션에서 실질적인 절충안은 127~152mm입니다. 슈트 간격이 좁을 때만 롤을 작게 선택하고, 추가 kW의 예산을 확보할 준비를 하십시오.

구름 저항은 학문적인 것이 아닙니다. CEMA 현장 시험 결과, 1,400mm 벨트를 102mm에서 152mm 아이들러로 업그레이드하면 전력 수요가 약 4% 감소하는 것으로 나타났습니다. 여기에 8,000시간의 작동 시간을 곱하면 전기 요금이 그 자체로 계산됩니다. 이는 규제를 강화한 한 가지 요소입니다. 컨베이어 벨트 설계 예측했다.

6.4 간격: 과도한 처짐 없이 처짐 제어

아이들러와 벨트 처짐 사이의 간격이 너무 커서 가장자리가 들뜨고 광석이 쏟아집니다. 간격이 너무 좁으면 유지 보수팀이 끝없이 많은 롤을 처리하는 동안 자본 비용이 급증합니다. 경험 법칙: 가장 무거운 하중에서 처짐은 벨트 폭의 2%로 제한됩니다. 이러한 처짐을 유발하는 간격을 계산하고 문서화하여 직접 기록하십시오. 컨베이어 벨트 사양 따라서 구매를 통해 더 저렴한 프레임 피치로 조용히 교체할 수는 없습니다.

6.5 통제실에 게시할 가치가 있는 원인-결과 사슬

- 크기가 작은 벤드 풀리 → 순환 굽힘 피로 → 덮개 균열 → 습기 침투 → 뼈대 부패 → 계획되지 않은 정지.
- 아이들러 직경이 너무 작음 → RPM이 높음 → 그리스 제거 → 베어링 고착 → 로딩 영역에서 화재 발생.
- 과도한 아이들러 간격 → 중간 스팬 처짐 → 재료 유출 → 벨트 가장자리 절단 → 만성적인 추적 문제.

모든 링크를 나열하면 추상적인 기하학이 엄격한 운영상의 위험으로 바뀌고, 의사 결정은 더 광범위한 컨베이어 벨트 건설 로드맵 내부에 고정됩니다.

6.6 비아이들러 전문가를 위한 즉석 체크리스트

6.6.1 드라이브, 스너브, 테일 직경이 두께 비율을 충족하는지 확인하세요. 공급업체가 기본값을 사용한다고 가정하지 마세요.

6.6.2 베어링 rpm을 600rev/min 이하로 유지하려면 벨트 속도에 대한 아이들러 직경을 확인하세요.

6.6.3 평균 톤수가 아닌 가장 무거운 설계 하중을 기준으로 처짐 계산을 확인하세요.

6.6.4 공장 런아웃 및 동적 밸런스 보고서를 요구합니다. 진동은 베어링을 빠르게 파괴합니다.

6.6.5 현재 컨베이어 안전 표준에 따른 직경 및 간격 교차 참조 - 롤 크기가 변경되면 보호 거리도 변경됩니다.

6.6.6 향후 최적화 프로젝트에서 기준선을 알 수 있도록 중앙 컨베이어 벨트 설계 문서의 모든 값을 기록해 둡니다.

7.컨베이어 벨트 설계 처짐 및 홈통

처짐은 겉보기에는 무해해 보입니다. 아이들러 사이의 완만한 경사면이지만, 실제로는 무해해 보입니다. 하지만 실제로는 제어되지 않은 처짐은 재료의 밀폐를 방해하고, 회전 저항을 높이며, 벨트 수명을 절반으로 단축시킵니다. 엄격한 컨베이어 벨트 설계는 처짐과 홈 각도를 좁은 상자 안에 유지하여 고무, 강철, 중력을 일상적인 경쟁자가 아닌 협력 파트너로 만듭니다. 아래는 이러한 균형을 맞추는 방법에 대한 650단어 분량의 심층 분석입니다.

7.1 처짐이 발생하는 이유와 아픈 이유

벨트가 3롤 아이들러 위를 지날 때, 중력은 지지되지 않은 스팬을 아래로 당깁니다. 이러한 수직 처짐을 처짐이라고 합니다. 벨트 폭의 2%를 초과하면 하중 프로파일이 원활하지 않은 홈통에서 엉성한 해먹으로 변합니다. 이러한 연쇄 반응은 예측 가능합니다. 가장자리가 들리고, 재료가 넘치고, 미세한 재료가 스커트 틈새로 새어 나가고, 아이들러가 칼날처럼 마모됩니다. 6개월 후, 유지보수 기록에는 "만성적인 유출 - 근본 원인 불명"이라고 기록됩니다. 근본 원인은 처짐이며, 신뢰할 수 있는 컨베이어 벨트 설계라면 첫 번째 1톤이 움직이기 전에 처짐을 방지할 수 있습니다.

7.2 2% 규칙 - 간단하고, 엄격하고, 성공적

CEMA와 DIN은 모두 중간 스팬 처짐(f)을 벨트 너비(B)의 2%로 제한할 것을 권장합니다.

f / B ≤ 0.02

1,400mm 벨트의 경우, 최대 적재 하중에서 최대 28mm의 경사가 허용됩니다. 이 수치를 초과하면 캐리백, 벨트 이탈, 그리고 커버 마모가 가속화됩니다. 이 수치를 준수하면 컨베이어 벨트 유지 보수 예산에 안도의 한숨을 내쉬게 될 것입니다.

7.3 유연성 차이 - EP 벨트와 ST 벨트

패브릭 벨트(EP, NN)는 자연스럽게 구부러지지만, 스틸 코드 벨트는 쇠지렛대처럼 휘어지지 않습니다. 이러한 강성 때문에 ST 벨트는 처짐을 제어하기 위해 더 큰 아이들러 간격이 필요하거나, 동일한 간격에 맞추기 위해 더 가파른 홈통 각도가 필요합니다. 이 차이를 무시하면 아이들러 접합부 주변의 커버 균열이라는 값비싼 교훈을 얻게 될 것입니다. 올바른 컨베이어 벨트 설계 표에는 아이들러 피치가 카커스 강성의 함수로 표시되어 있으며, 이전 프로젝트에서 사용된 값은 아닙니다.

7.4 트로프 각도: 자유 용량인가, 숨겨진 응력인가?

트러프 각도를 20°에서 35°로 높이면 단면적이 약 15% 증가하여 사실상 자유 용량이 됩니다. 비용은 가장자리 장력에 숨어 있습니다. 측면 롤이 더 높이 들어올려지면 벨트 가장자리가 중심선보다 더 늘어납니다. 가장자리 장력이 정격 카커스 강도의 80% 이상으로 상승하면 위사를 따라 미세 균열이 발생하여 폭 전체로 확산됩니다. 균형 잡힌 설계는 전통적인 방식이 아니라 간단한 장력 스프레드시트를 통해 트러프 각도를 제한합니다. 벨트 탄성계수, 폭, 아이들러 각도를 입력하고 가장자리가 안전 구역에 있는지 확인합니다. 그렇지 않으면 아이들러 프레임을 크랭크하는 대신 벨트 폭을 넓힙니다.

7.5 추측 없이 아이들러 피치 계산하기

가장 무거운 주행 부하를 취하고 10%의 서지 마진을 추가한 후 처짐 공식을 사용합니다.

S = (9.81 × m × L) / (T × 사인 θ)

어디 -
S = 처짐 비율,
m = 벨트 + 미터당 재료 질량,
L = 아이들러 피치,
T = 아이들러 세트에서의 벨트 장력,
θ = 반각의 골.

L에 대한 해를 구하기 위해 재배열합니다. 현장 엔지니어가 프레임 몇 개를 아끼려고 간격을 "최적화"하지 않도록 결과를 컨베이어 벨트 사양서에 기록합니다. 아이들러 하나가 빠지면 처짐 한계가 50%까지 치솟아 전체 격납 전략이 무너질 수 있습니다.

7.5 지지 구조 - 홀드다운 및 임팩트 베드

높은 낙하 높이에서 충격력은 순간적으로 트로프를 평평하게 만들어 일상적인 계산에서 벗어나는 처짐 스파이크를 생성합니다. 충격 막대 또는 크래들은 하중을 분산시켜 벨트가 공성추처럼 아이들러 접합부에 부딪히는 것을 방지합니다. 이러한 지지대를 설치하면 현재 수천 달러가 추가되지만, 미래에는 덮개가 찢어지는 데 드는 수만 달러를 절약할 수 있습니다. 스마트 컨베이어 벨트 구조는 낙하 높이가 1미터를 초과하거나 덩어리 질량이 50kg을 초과하는 경우 이를 포함합니다.

7.6 무시하면 후회할 인과관계 사슬

- 처짐 > 2% → 가장자리가 들림 → 광석 유출 → 스커트 고무가 더 빨리 마모됨 → 먼지 구름 → 환경 위반.
- 과도한 홈 각도 + 단단한 ST 벨트 → 가장자리 과긴장 → 세로 균열 → 접합 가장자리 닳음 → 심각한 찢어짐.
- 파쇄기 아래 충격대 없음 → 일시적 처짐 5% → 카커스 접힘 → 플라이 분리 → 비상 정지.

도미노 경로를 전체적으로 설명하면, 팀은 처짐 제어를 선택 사항이 아닌 핵심 컨베이어 안전 기준으로 취급해야 한다는 명확한 경고가 됩니다.

7.7 도면 발행 전 5가지 현실 확인

- 처짐 비율 확인 최악의 경우의 하중을 기준으로 합니다. 평균적인 교대 톤수가 아닙니다.
- 엣지 텐션 확인 선택한 홈 각도에서 정격 강도의 80% 미만을 유지합니다.
- 아이들러 피치 크기 적재 구역과 반환 측은 별도로 규정됩니다. 조건이 다릅니다.
- 충격 지원이 필요합니다 낙하 높이나 덩어리 크기가 트리거 한계를 초과하는 경우.
- 로그 계산 향후 감사를 위해 중앙 컨베이어 벨트 설계 파일에 저장합니다.

체크리스트를 완료하면 처짐은 통제 가능하고 예측 가능한 값이 됩니다. 어떤 항목이라도 건너뛰면 벨트는 스스로 초안을 작성합니다. 대개 가장자리가 닳고 돌이 흩어진 형태입니다.

8.컨베이어 벨트 설계 스플라이스 전략

스플라이스는 수 킬로미터에 달하는 벨트를 연결하는 아주 작은 이음새입니다. 하지만 하나의 불량한 이음새가 컨베이어 벨트 전체 구조를 단 몇 초 만에 무너뜨릴 수 있습니다. 마라톤 선수의 무릎에 있는 인대와 같다고 생각해 보세요. 관중에게는 보이지 않지만, 완주에는 매우 중요합니다. 이 섹션에서는 스플라이스 구조, 접착 화학, 그리고 현장 작업 기술이 벨트가 수년간 미끄러지듯 움직일지, 아니면 하중을 받으면 폭발할지를 결정하는 이유를 설명합니다. 먼저 원인이 되고 나중에는 재앙이 됩니다.

8.1 스플라이스 무결성이 신뢰성을 좌우하는 이유

벨트의 모든 부분은 동일한 하중을 지탱하지만, 접합부는 절단된 가장자리를 따라 그 하중을 전달해야 합니다. 접합 강도가 모체 카카스의 90% 미만으로 떨어지면 응력이 집중되고 섬유가 갈라지며 접합부가 벗겨집니다. 결과적으로 체인은 매우 가혹합니다. 노출된 직물이 습기를 흡수하고 → 끈이 부식되고 → 동적 장력 스파이크가 발생하고 → 3미터 길이의 찢어짐이 꼬리 드럼을 지나쳐 → 예기치 않은 가동 중단이 발생합니다. 견고한 컨베이어 벨트 설계는 각 카카스 등급에 적합한 접합부, 각도 및 접합 강도를 지정하여 첫 번째 톤이 움직이기 전에 체인을 정지시킵니다.

8.2 열간 가황 vs. 냉간 접합 - 화학 성분 알아보기

- 고온 가황 접합 열(140~160°C)과 압력 하에서 고무를 경화시켜 공장 수준의 결합력을 재현합니다. 모재 강도의 90~100%에 도달합니다. EP 벨트 그리고 85~95%는 강철 코드 벨트로 되어 있어 긴 중량 컨베이어에 있어서 황금 표준입니다.
- 냉간 접합 접합 상온에서는 7액형 접착제를 사용합니다. 강한 압착은 피하지만, 60~70% 강도에서 멈춥니다. 단기 작업이나 긴급 수리에는 적합하지만, 24시간 연속 작업에는 약합니다.

3km 철광석 라인에 냉간 접합을 선택하면 조기 고장을 초래할 수 있습니다. 전력 공급이나 프레스 접근이 불가능한 열간 가황을 선택하면 현장 직원들은 기적을 기다리며 교대 근무 시간을 낭비하게 됩니다. 올바른 컨베이어 벨트 설계는 공급업체의 편의가 아닌 현장 현실에 맞춰 접합 방식을 조정합니다.

8.3 스플라이스 기하학 - 각도가 중요합니다

패브릭 벨트는 일반적으로 계단형 또는 핑거 오버랩 패턴을 사용합니다. 10mm 두께의 일반적인 EP 1000/4 벨트는 17~22°의 바이어스 각도가 필요합니다. 너무 얕으면 오버랩이 짧아지고 전단 면적이 줄어들며 유지력이 80%로 떨어집니다. 너무 가파르면 풀리의 견인력이 감소하고 작은 드럼 위의 접합부가 휘어집니다. 스틸 코드 벨트는 벨트 폭의 0.3~0.4배의 베벨 각도를 사용하여 점 응력을 방지하기 위해 코드를 분산시킵니다. 이러한 값은 컨베이어 벨트 사양에 포함되어 있는 데에는 이유가 있습니다. 이 값을 무시하고 첫 번째 막힌 슈트 재시작 시 접착 블록이 전단되는 것을 지켜보십시오.

8.4 접착력 - 스플라이스 생명의 조용한 수호자

DIN 22110은 4 N/mm의 미노화 플라이-플라이 접착력을 요구합니다. 평판이 좋은 업체는 6 N/mm를 목표로 합니다. 열 노화 및 동적 굽힘으로 인해 몇 주 안에 층이 박리되면 3 N/mm 이하로 낮추십시오. "범용"으로 표시된 접합 키트는 접착력 증진 프라이머를 사용하지 않을 수 있습니다. 제조업체의 박리 시험을 컨베이어 벨트 설계 서류와 항상 비교 검토하십시오. 시험 성적서는 서류가 아니라 야간 근무 중 예상치 못한 상황에 대비한 증거입니다.

8.5 온도, 시간, 압력 - 가황 삼각형

열간 접합의 성공은 균일한 압력에서 정확한 온도가 충분히 오랫동안 유지되는 것을 의미합니다. 고무와 유황 브릿지는 약하게 유지되고, 너무 많이 가열하면 탄성이 약해집니다. 업계 관행은 플래튼 열전대를 목표 온도에서 ±5°C 유지하고 1,400mm 벨트에 200kN의 가압력을 유지합니다. 편차 및 인장 유지율은 10°C 오차당 5~8% 감소합니다. 품질 중심의 컨베이어 벨트 시공 계획은 이러한 설정을 중요하게 여기며, 감사 및 보증 청구를 위해 보관되는 접합 보고서에 기록합니다.

8.6 실제로 촉발하고 싶지 않은 원인-결과 사슬

- 접착력 부족 → 물 침투 → 재시동 시 커버 아래의 증기 → 폭발성 물집 → 심각한 찢어짐.
- 잘못된 바이어스 각도 → 낮은 중첩 영역 → 시동 서지 하의 전단 → 교대 중 조인트 부품 → 시간당 톤 그래프가 평평함.
- 고온 소재 벨트의 콜드 스플라이스 → 접착제가 가열되어 부드러워지고, 미끄러짐 → 코드가 이동 → 벨트 트랙이 벗겨짐 → 구조적 손상.

교대 브리핑 중에 각 도미노를 큰 소리로 말하면 컨베이어 벨트 설계 용량 시트에 예측된 모든 톤을 뒷받침하는 완벽한 접합이 왜 필요한지 확실히 알 수 있습니다.

8.7 현장 체크리스트 - 20분으로 20시간을 절약하세요

1. 가열하기 전에 프레스 플레이트 교정을 검증하세요. 차가운 부분이 없어야 합니다.
2. 눈이 아닌 강철 자를 사용하여 편향과 계단 치수를 확인하세요.
3. 뼈대 계단을 갈아서 새로운 고무로 만들고, ISO 등급 용제로만 닦으세요.
4. 작업 수명 창 내에 시멘트를 바르고, 그 시기를 기록하세요.
5. 경화 온도는 ±5 °C, 압력은 공급업체 차트에 따라 유지하고, 전체 유지 시간은 그대로 유지합니다.
6. 쿨다운 후 100% 시각 테스트와 해머 탭 테스트를 실시합니다.
7. 기록된 필링 테스트 쿠폰을 중앙 컨베이어 벨트 설계 보관소에 보관합니다.

목록을 완성하고 신뢰성 향상을 위한 노력을 이어가세요. 항목 하나를 건너뛰면 벨트가 다음 유지 관리 예산 회의의 헤드라인이 될 수도 있습니다.

9.컨베이어 벨트 설계 충격 및 찢어짐 방지

보호되지 않은 벨트 위에 반 톤짜리 바위를 떨어뜨리면 두 가지 일이 순식간에 일어납니다. 덮개가 멍들고, 뼈대가 비명을 지르고, 생산 라인은 가동 중단 기록부에 암울한 메모를 남깁니다. 이러한 상황을 방지하는 것은 희망 사항이 아닙니다. 충격 흡수 및 인열 방지 구조에 중점을 둔 엄격한 컨베이어 벨트 설계 덕분입니다. 이 부분에서는 브레이커 층, 횡방향 보강재, 엣지 가드, 그리고 테스트 기준을 자세히 다루며, 원인을 먼저 설명하고 추악한 결과를 나중에 설명하여 논리가 흐트러지지 않도록 합니다.

9.1 충격 에너지 - 추측이 아닌 숫자

광산 및 채석장에서 덩어리의 질량은 100kg을 넘을 수 있으며 낙하 높이는 2m를 넘을 수 있습니다. 줄 방정식(E = m·g·h)은 이를 000J로 변환하는데, 이는 덮개를 크레이터링하고, 플라이를 전단하고, 유지 보수 인력을 초과 근무에 투입하기에 충분한 양입니다. 건전한 컨베이어 벨트 설계는 이 에너지를 계산한 다음, 이를 흡수하는 데 필요한 장갑을 지정하는 것으로 시작합니다.

9.2 브레이커 레이어 - 충격 흡수 장치

브레이커 층은 아라미드 또는 나일론 코드로 강화된 고경도 고무 시트로, 벨트 주행 방향과 90° 각도로 배치됩니다. 상단 커버 아래 1~2mm에 설치하면 충격을 더 넓은 영역으로 분산시켜 최대 응력을 최대 60%까지 줄일 수 있습니다. 칠레 구리 광산에서 실시한 현장 시험 결과, 브레이커가 장착된 벨트는 일반 벨트가 20,000회의 낙하 사이클에서 파손된 반면, 50,000회의 낙하 사이클에서 파손되지 않는 것으로 나타났습니다. 원인: 분산된 힘. 결과: 커버 수명 연장, 카커스 무결성 유지, 가동 중단 시간 단축. 이것이 바로 사려 깊은 컨베이어 벨트 설계의 핵심입니다.

주요 지침:

- - 두께: 패브릭 프레임의 경우 3~5mm, 강철 코드의 경우 5~7mm.
  - 코드 피치: 5~8mm; 피치가 좁을수록 에너지 확산이 높아집니다.
  - 접착 강도: DIN 22110에 따른 ≥ 6 N/mm 박리; 접착력이 낮으면 모든 것이 무효화됩니다.

9.4 횡방향 보강재 - 찢어짐이 발생하기 전에 막기

날카로운 트램프 철판이 먼저 덮고, 그다음 겹쳐지며, 누군가 정지 버튼을 누르기 전에 벨트의 절반을 찢습니다. 가로 방향, 즉 "위사" 코드가 그 틈을 가로막아 절단면이 몇 밀리미터마다 방향을 바꾸도록 합니다. 찢어짐 전파 에너지가 급증하고 찢어짐이 멈춥니다. 컨베이어 벨트 설계의 모범 사례는 전체 폭에 걸쳐 45mm 간격으로 아라미드 코드를 매립하고 최소 5N/mm의 힘으로 접합하는 것입니다. 물론 비용이 추가되지만, 300미터 교체 가격과 비교해 보세요 멀리 떨어진 철광석 항구로 운송되었습니다.

9.5 엣지 가드 및 찢어짐 방지 센서

가장자리가 가장 먼저 손상됩니다. 하중은 적게 지탱하지만 충격은 동일하게 흡수하여 안쪽으로 갈라짐이 발생합니다. 커버와 일체형으로 성형된 10mm 두께의 SBR 가장자리 스트립은 인열 저항성을 15~20% 향상시킵니다. 루프형 찢김 감지 케이블을 추가하면(단선으로 인해 라인이 정지됨) 작은 절단이 전체 폭에 걸쳐 발생하는 악몽이 되지 않습니다. Modern Conveyor Belt Design은 이러한 케이블을 안전벨트처럼 취급합니다. 케이블이 걸리지 않기를 바라지만, 절대 놓치는 법이 없습니다.

9.6 테스트 - 증명하지 않으면 잃습니다

진자 충격 시험 (ISO 14890 부록 G) 15kg의 충격기를 정해진 높이에서 떨어뜨려 흡수 에너지의 비율을 측정합니다. 2,000J 구역을 목표로 하는 벨트는 10mm 미만의 압입 깊이를 가져야 합니다.
바지 찢어짐 테스트 (ASTM D470) 바지 모양의 쿠폰을 분할합니다. 브레이커 벨트의 기준은 최소 32kN/m입니다.
컨베이어 벨트 사양에 결과를 문서화하는 것은 관료주의가 아닙니다. 이는 보증의 세부 사항이며 운영자의 신뢰입니다.

9.7 엔지니어를 잠 못 이루게 하는 원인-결과 사슬

- 브레이커 레이어 없음 →국소적인 덮개 멍 → 뼈대 코드 절단 → 접합 과부하 → 벨트 끊어짐 → 8시간 정전.
- 가로줄 없음 →칼날처럼 날카로운 바위 조각 → 15초 동안 100m의 찢어짐 경주 → 구조용 강철 파괴 → 몇 주간의 수리.
- 약한 모서리 접착력 →갈라짐 → 재료 침투 → 박리 확산 → 아이들러가 사체에 구멍을 냄.

컨베이어 벨트 디자인 팀은 모든 도미노를 나열함으로써 추상적인 위험이 아닌 실질적인 결과에 대한 강화 투자를 확립합니다.

9.8 빠른 디자인 체크리스트

- 충격 에너지 계산—눈으로만 물방울을 쳐다보지 마세요.
- 브레이커 두께 선택 기준선 범위 대비 최대 응력을 절반으로 줄입니다.
- 가로 코드 피치 지정 80kg 이상의 덩어리의 경우 50mm 이하.
- 립 감지 루프 추가 300m 이상 또는 지하의 모든 벨트.
- 인열 시험 데이터 확인 공장에서 생산된 제품이므로 인증서가 없고, 배송도 불가능합니다.
- 엣지 가드 경도 정렬 벗겨짐을 방지하기 위해 덮개로부터 10 ShA 이내에 두십시오.
- 모든 데이터 기록 유지관리가 청사진을 상속받을 수 있도록 마스터 컨베이어 벨트 설계 파일에 저장합니다.

이 목록을 모두 채우면 벨트는 충격은 무시하고 칼날은 무시합니다. 하나라도 빠뜨리면 스크레이퍼 블레이드, 슈트워크, 또는 로그 볼트가 약점을 드러냅니다. 주로 야간 근무 때 그렇습니다.

10.컨베이어 벨트 설계 경량 효율성

컨베이어 벨트 설계의 큰 그림에서 불필요한 무게를 줄이는 것은 에너지 소비를 줄이고 부품 수명을 연장하는 가장 조용한 방법 중 하나입니다. 벨트 무게가 1kg 증가하면 구름 저항이 증가하고, 아이들러 온도가 상승하며, 전기 요금이 증가합니다. 무게를 사후 고려가 아닌 최적화 목표로 삼으면 강도, 마모 수명 또는 최신 컨베이어 안전 표준 준수에 영향을 미치지 않으면서 전체 시스템을 경량화할 수 있습니다.

10.1 재료 선택 - 밀도가 숫자를 좌우합니다

표준 SBR 고무의 연비는 약 1.14 t/m³입니다. 저밀도 EPDM 블렌드(≈ 1.05 t/m³)로 커버를 교체하면 전체 커버 두께가 10mm인 1,400mm 벨트의 주행 거리 1미터당 약 0.9kg의 연비가 감소합니다. 여기에 나일론-나일론 소재를 고강도 폴리에스터로 교체한 카커스를 적용하면 0.4kg의 연비가 추가로 감소합니다. 이러한 연비는 토크 요구량 감소로 직결됩니다. CEMA에서 보고한 현장 시험 결과, 1kg을 줄일 때마다 1%의 동력 감소가 나타났습니다. 이는 신중한 컨베이어 벨트 설계가 킬로와트 단위로 환산된 연비임을 입증합니다.

10.2 레이어 최적화zation—가장 열심히 일하는 곳에서 힘을 발휘하다

균일한 두께는 제조를 간소화하지만, 광석이 균일하게 떨어지는 경우는 드뭅니다. 파쇄기 아래의 충격 구역에는 12mm의 보호막이 필요할 수 있지만, 하류 구간에서는 표면에 거의 흠집을 내지 않는 미세 입자를 처리합니다. 12mm에서 6mm로 테이퍼링되는 이중 경도계 커버는 1.8kg/m²를 절감하는 동시에 희생 차폐막을 필요한 곳에 유지합니다. 공식 컨베이어 벨트 사양서에 테이퍼링 정보를 기록해 두면, 구매 시 기존의 균일한 시트로 조용히 회귀하는 일이 없도록 할 수 있습니다.

10.3 Carcass Rationalisation — 플라이 수 감소, 탄성 계수 증가

기존 벨트는 플라이를 겹쳐서 인장 강도 목표를 달성했습니다. 하지만 현대식 원사는 설계자들이 더 적은 겹과 더 높은 탄성률을 가진 원단으로 동일한 강도를 달성할 수 있도록 합니다. EP 1000/5를 EP 1250/3으로 교체하면 인장 강도는 유지되지만, 두 겹의 스킴 고무(약 2.5kg/m)가 제거됩니다. 이러한 감소는 구름 저항을 5% 감소시키고 허용 가능한 컨베이어 벨트 구조 안전 계수 내에 안정적으로 위치합니다. 여전히 견고하지만, 매번 교체할 때마다 과도한 무게를 운반하지 않습니다.

10.4 하이브리드 코드 - 필요한 곳에는 강철, 필요하지 않은 곳에는 아라미드

강철 코드는 엄청난 강도를 제공하지만 무게 또한 무겁습니다. 얇은 강철에 초강력 아라미드를 감싼 하이브리드 코드는 코드 무게를 최대 40%까지 줄이면서도 접속 효율은 85% 이상으로 유지합니다. 남아프리카의 한 망간 생산 시설은 개조 후 전류가 6% 감소한 것으로 측정되었는데, 이는 코드의 가벼움과 벨트 관성 감소 덕분입니다. 이러한 하이브리드 코드를 초기 컨베이어 벨트 설계에 접목하면 길고 가파른 경사를 주행할 때 구동 장치와 브레이크 모두 더 수월해집니다.

10.5 아이들러 시너지 - 가벼운 벨트, 가벼운 베어링 하중

벨트 무게 감소 아이들러 베어링 부하가 7% 감소하고 동일한 비율로 감소합니다. 반력이 낮으면 엔지니어는 더 작은 베어링을 사용하거나 그리스 간격을 늘릴 수 있습니다. 이는 컨베이어 벨트 유지 관리 일정에 좋은 소식입니다. 단, 처짐은 벨트 폭의 2% 미만으로 유지되어야 합니다. 계산 결과 추가적인 처짐이 나타나면 필요한 경우에만 아이들러 간격을 조정하십시오. 방금 절약한 에너지를 모두 낭비하지 마십시오.

10.6 마모에 대한 무게 균형

초박형으로 제작하면 무게를 크게 줄일 수 있지만, 급격한 마모와 추가적인 가동 중단을 초래할 수도 있습니다. 원칙은 간단합니다. 먼저 마모 수명 목표에 따라 커버 두께를 설정한 다음, 화합물 밀도, 플라이 수, 코드 구조에서 1g씩 빼내는 것입니다. 이 철학은 계속됩니다. 컨베이어 벨트 용량 안정된 상태에서 구동 모터는 조용히 설계자에게 감사를 표합니다.

10.7 결과

가벼운 벨트는 굽힘 변형이 적고, 끌림이 적으며, 돌입 전류가 낮습니다. 12개월 주기로 볼 때, 전기 절약 효과는 저밀도 복합 소재의 프리미엄을 능가하는 경우가 많으며, 기계 부품의 하중 부담도 줄어듭니다. 다시 말해, 경량 효율은 단순한 부가 기능이 아니라 컨베이어 벨트 설계의 핵심적인 지혜이며, 한 번에 1kg씩 이익을 창출해 냅니다.

11.컨베이어 벨트 설계 수명 모델링

중장비 벨트가 마침내 언제 고장날지 예측하는 것은 운세보다는 규율에 더 가깝습니다. 컨베이어 벨트 설계 수학입니다. 핵심은 마모값, 결합 강도, 피로 계수와 같은 실험실 상수를 실제 운영 데이터와 연결하고, 실제 상황에 맞춰 모델을 업데이트하는 것입니다. 제대로 수행된다면 수명 모델링은 사후 분석이 아닌 계획 도구가 됩니다.

11.1 고정된 재료 상수를 사용하여 기준선 구축

세 가지 상수를 수집하여 시작하세요. 지원 서비스 중 변경 사항:

- 마모 값 (ISO 4649 또는 DIN 53516, mm³)
- 카커스 인장 등급 (N/mm)
- 층간 접착 강도 (N/mm 박리)

마모값은 화합물 경도와 필러 화학 성분을 하나의 수치로 나타내기 때문에 가장 유용한 단일 예측 변수입니다. 90mm³의 DIN X 상부 커버는 150mm³의 DIN Y 상부 커버보다 부피 손실에 훨씬 더 잘 견딥니다. 이러한 차이는 나중에 뚜렷한 선형 마모율로 나타납니다.

11.2 볼륨 손실을 두께 손실로 변환

플랜트 엔지니어는 세제곱밀리미터가 아닌 손실된 밀리미터에 관심을 갖습니다. 마모량을 표면 손실량으로 변환하려면 밀도(ρ)와 마모 면적(A)이 필요합니다.

Δt = \frac{마모 (abrasion) (mm 3)}{A \times ρ}

1,400mm 벨트 핸들링 광석은 일반적으로 700mm의 적재 폭을 갖습니다. 6mm DIN X 상부 커버가 100시간마다 0.06mm씩 마모될 경우, 직물 노출 수명은 약 10,000시간으로 계산되며, 이는 석회석 채석장의 현장 데이터와 정확히 일치합니다.

11.3 작동 가속기를 접으세요

벨트가 켜지는 순간 상수와 변수가 만납니다. 모델 정확도에 가장 큰 영향을 미치는 다섯 가지 수정자는 다음과 같습니다.

- 벨트 속도 – 두 배가 되면 접촉 주기도 두 배가 됩니다.
- 낙하 높이 및 충격 에너지 – 부하 구역에서 국소 제거율을 높입니다.
- 재료의 날카로움 – 각진 광석 조각, 둥근 석탄 롤.
- 세척 시스템 압력 – 스크레이퍼를 20N/cm 너무 높게 설정하면 마모가 0.02mm/100시간 증가할 수 있습니다.
- 환경 온도 – 60°C 이상에서 10°C 증가할 때마다 SBR의 산화 및 경화 속도가 약 25%씩 빨라집니다.

각 수정치를 현장 측정값으로 정량화한 다음, 기본 마모율에 각 수정치의 합산 계수를 곱합니다. 예를 들어, 실험실에서 100시간당 0.06mm 마모율로 평가된 벨트는 더 빠른 속도와 높은 낙하 에너지 조건에서 100시간당 0.10mm 마모될 수 있습니다. 이는 이론적인 수명이 10,000시간에서 약 6,000시간으로 단축된다는 것을 의미합니다.

11.4 통계적 안전망을 구축하세요

실제 벨트는 정확히 일정대로 고장이 나는 경우는 드물기 때문에, 결정론적 모델에 와이블 분포를 적용합니다. 고장 분산을 반영하는 형상 계수(β)를 선택합니다. 마모가 지배적인 벨트의 경우 β≈3, 충격 및 찢어짐이 마모와 혼합되는 경우 β≈1.5입니다. 결과 곡선은 10%의 조기 고장 확률과 90%의 상한값을 예측하여 계획자에게 단일 날짜 대신 기간을 제공합니다.

11.5 모니터링 및 업데이트 - 원샷이 아닌 폐쇄 루프

피드백 없이는 생명 모델링이 작동하지 않습니다. 유지 관리 루틴에 두 가지 빠르고 저렴한 점검 항목을 포함하세요.

- 초음파 두께 스캔 고정된 위치에서 250시간마다; 분해능 ±0.1mm.
- 핸드헬드 접착력 박리 테스트 월별 쿠폰을 통해 노령화로 인한 채권 손실을 파악합니다.

두 가지 모두 CMMS에 기록하고 분기별로 잔여 수명을 재계산합니다. 예측치에서 20% 벗어난 추세선은 불일치를 나타냅니다. 공급량이 변경되었거나, 세척 압력이 증가했거나, 모델에 새로운 수정자 상수가 필요한 것입니다. 이 살아있는 루프는 컨베이어 벨트 설계 이론을 운영 인텔리전스로 전환합니다.

11.6 모델에 실패 모드 매핑

생명 모델은 커버 손실에 초점을 맞추지만, 벨트는 피로, 박리 또는 접합부 파열로 인해 손상되기도 합니다. 병렬 시계를 추가하세요.

실패 모드	지시자	트리거 값	모델 조정
플렉스 피로	아이들러 접합부의 핀홀 균열	밀도 5/cm	예상 수명을 15% 단축
박판	박리 강도 < 70 % 원래	3 N/mm 강하	가속화된 교체 일정으로 전환
스플라이스 크립	바이어스 라인 오프셋 > 2mm	월간 확인	스플라이스 재구축 일정

시계가 추가될 때마다 전반적인 예측이 개선되어 커버 마모뿐만 아니라 첫 번째 중요한 메커니즘이 교체 계획을 수립하게 됩니다.

11.7 자신감을 가지고 계획하기

성숙한 라이프 모델링 워크플로는 실패하기 몇 달 전에 네 가지 질문에 답합니다.

- 인셀덤 공식 판매점인 커버가 최소 두께에 도달할까요?
- 어느 다른 고장 모드가 마모보다 더 빨리 진행될 수 있을까요?
- 방법 통계 창은 얼마나 넓나요?
- 뭐 유지관리 작업은 벨트 교체와 함께 이루어져야 합니까?

일정한 재료 데이터에 대한 예측을 기반으로 현장 측정을 통해 수정자를 교정하고 정기 검사를 통해 루프를 닫음으로써 컨베이어 벨트 설계 청사진에서 예측 자산 관리로 진화합니다. 벨트는 여전히 노후화되었지만 더 이상 놀라움을 주지 않습니다. 가동 중단 시간을 계획하고, 예비 부품이 정시에 도착하며, 생산 목표는 운보다는 수학적 계산을 따릅니다.

12.컨베이어 벨트 설계 준수 테스트

품질은 단순한 슬로건이 아닙니다. 단 1톤의 광석이라도 고무 위에 떨어지기 전에 모든 컨베이어 벨트 설계자가 충족해야 하는 수치로 가득 찬 스프레드시트입니다. 국제 표준은 이러한 수치를 제공하고, 공인된 실험실은 교정을 제공하며, 숙련된 컨베이어 벨트 설계팀은 이 두 가지를 결합하여 구속력 있는 구매 조항을 만듭니다. 아래는 견고한 고무 벨트가 귀사의 작업에 적합하다는 것을 입증하는 핵심 실험실 작업 과정을 640단어 분량으로 간략하게 설명합니다. 하드웨어에 대한 논의는 없고, 화학, 물리, 그리고 서류 작업만 다룹니다.

12.1 모든 컨베이어 벨트 설계를 고정하는 글로벌 프레임워크

- DIN 22102 및 DIN 22131(독일) – 마모, 인장, 신장, 열 등급.
- ISO 14890(전 세계) – 조화된 커버 클래스와 참조 테스트.
- MSHA Part 14 및 ISO 340 – 지상 및 지하 벨트에 대한 내화성.

계약서에서 이 중 하나라도 언급하면 각 컨베이어 벨트 설계가 객관적인 합격/불합격 기준에 따라 고정되어 프로젝트가 모호한 "프리미엄 품질" 주장으로부터 보호됩니다.

12.2 마모 - 커버가 사라지는 속도

DIN 53516 드럼은 40mm 샘플에 대해 연마 시트를 회전시킵니다. 부피 손실은 세제곱밀리미터 단위로 나타납니다. X등급은 최대 120mm³, Y등급은 150mm³, Z등급은 250mm³입니다. 충격 강도가 큰 광산에서는 X등급의 최대 부피를 90mm³ 이하로 제한하는 경우가 많습니다. 이 수치를 컨베이어 벨트 설계 서류에 포함시킴으로써 엔지니어는 표면 손실률을 예측하고 교체 일정을 설정할 수 있습니다. 배치 하나라도 잘못 분류되면 교체 롤과 예산 초과를 의미하므로, 마모 증명서는 도착 시 가장 먼저 확인하는 문서입니다.

12.3 인장 및 신장 – 하중 유지

ISO 283은 폭 15mm의 스트립을 파괴할 때까지 잡아당깁니다. 그 결과는 정격 강도를 10% 초과해야 합니다. 더 중요한 것은 1% 내력 시험입니다. 벨트는 10% 파단 시 1.5%의 신축률만 허용하므로 테이크업 이동 거리가 현실적인 수준입니다. 강철 코드 벨트는 ISO 505에 따라 코드만 단독으로 시험한 후 경화된 고무와 함께 시험하여 접합부 호환성을 검증합니다. 이러한 수치가 없다면 컨베이어 벨트 설계는 추측에 불과하며, 이러한 수치가 있으면 계산된 위험 프로필이 됩니다.

12.4 접착력 – 침묵의 수호자

DIN 22110은 카커스에서 덮개를 벗겨냅니다. 법적 최소 기준은 신선 상태 4N/mm 이상, 열 노화 후 3N/mm 이상입니다. 모범 사례 컨베이어 벨트 설계는 각각 6N/mm 및 5N/mm의 압력을 가하여 충격과 굽힘으로 인해 접착 라인이 손상될 때 박리를 방지합니다. 접착 보고서에는 배치 및 프레스 ID가 포함되어 있어 생산이 진행된 후에도 추적이 가능합니다.

12.5 열 노화 – 가마 온도에서 생존

ISO 4195는 고무 슬래브를 100°C, 125°C 또는 150°C에서 7일 동안 소성합니다. 냉각 후 샘플은 원래 인장 강도의 65%를 유지해야 합니다. 180°C에서 클링커를 공급하는 공정에서는 추가 175°C 사이클에서 검증된 EPDM 화합물을 명시합니다. 컨베이어 벨트 사양에 정확한 등급을 명시하면 공급업체가 수개월 내에 경화되고 균열이 발생하는 저렴한 SBR 혼합물로 다운그레이드하는 것을 방지할 수 있습니다.

12.6 화염 및 정전기 안전 – 규정 준수 또는 폐쇄

MSHA는 시험지를 60초 동안 연소시킵니다. 화염 전파 거리는 1.8m 미만이어야 합니다. ISO 284는 표면 저항을 측정합니다. 정전기 방전을 위해 값은 3 × 10⁸Ω 미만이어야 합니다. 두 가지 모두에 실패하면 현장이 규제에 따라 가동이 중단됩니다. 따라서 안전 중심의 컨베이어 벨트 설계는 화재 시험 보고서를 협상 불가능한 화물 문서로 취급합니다.

12.7 공장 승인 – 신뢰하되 검증하세요

모든 컨베이어 벨트 설계에 첨부된 강력한 수용 계획에는 다음이 필요합니다.

- 로트 번호가 매겨진 인증서 마모, 인장, 접착력, 화염 시험을 위해 사용됩니다.
- 무작위 재검사 고객 검사관이나 제3자 실험실에서 목격됨.
- 연속 표시 20m마다 등급, 강도, 생산 날짜가 적혀 있습니다.

품목이 하나라도 누락된 벨트는 정박되거나 거부됩니다. 예외는 없습니다.

12.8 사이트 검증 – 휴대용 증명

품질 관리는 게이트에서 끝나지 않습니다. 유지보수팀은 신속한 감사를 통해 데이터를 중앙 컨베이어 벨트 설계 아카이브로 전송합니다.

- 포켓 마모 드럼은 매 분기마다 플러그를 점검합니다.
- 메가옴 미터는 매번 세척을 마친 후 정전기 방지 값을 검증합니다.
- 손으로 잡는 필링 지그로 가장자리 다듬기의 접착력 변화를 측정합니다.

추세 차트는 라이브 벨트가 실험실의 약속을 반영하는지, 아니면 시정 조치가 취해지고 있는지를 보여줍니다.

12.9 모두 함께 꿰매기

표준과 실험실 수치는 무미건조하게 느껴질 수 있지만, 과감한 컨베이어 벨트 설계가 가동 시간을 보장할지, 아니면 변명일지 결정합니다. 엔지니어들은 DIN, ISO, MSHA 기준을 체계화하고, 공인 인증서를 요구하며, 현장에서 재시험을 실시함으로써 "프리미엄"을 측정 가능한 현실로 전환합니다. 그 결과는 가시적입니다. 안정적인 컨베이어 벨트 용량, 더욱 효율적인 컨베이어 벨트 유지 관리 예산, 그리고 모든 컨베이어 안전 표준을 준수하는 것, 이 모든 것이 단 1kg의 자재도 적재 슈트에서 나가기 전에 이루어집니다.

13.컨베이어 벨트 설계 유지 관리 플레이북

고하중 벨트의 일상적인 관리는 단순한 집안일이 아닙니다. 스마트 컨베이어 벨트 설계에 내재된 수익 유지 전략입니다. 이 전략을 무시하면, 세상은 멈춘 라인의 평균 비용이 시간당 22만 000천 달러(ASTM 조사, 2024년)라는 사실을 금세 깨닫게 됩니다. 하지만 이 전략을 따르면 가동 시간은 재무, 안전, 생산 모두에서 칭찬받을 만한 경쟁력으로 변합니다. 아래는 실제 수치와 현장에서 검증된 습관을 결합한 640단어 분량의 집중적인 플레이북입니다. 복사하여 붙여넣는 진부한 표현 없이, 내일 아침에 바로 실행할 수 있는 전략만 제공합니다.

13.1주간 점검 - 90분 방화벽

잘 작성된 컨베이어 벨트 설계는 "먼저 고장 나는" 다섯 가지 표면을 식별합니다. 상단 커버, 접합 바이어스, 적재 구역 아래 리턴 아이들러, 스커트 라이너 가장자리, 그리고 구동측 테이크업 이동입니다. 각각 18분을 할당하면 90분 만에 전체 패스를 완료할 수 있습니다. 무엇을 찾고 계신가요?

- 표면 손실 ≥ 1 mm 7일 동안.
- 스플라이스 단계 오프셋 > 0.5mm (눈이 아닌 테이퍼 게이지를 사용하세요).
- 아이들러 쉘 온도 +15 °C주변 온도보다 높은 곳에서 적외선 총을 사용하면 5초 만에 작업을 마칠 수 있습니다.
- 남은 여행이 20% 미만입니다.—꼬리 확장 장치를 재설정하거나 추가할 시간입니다.

작업자는 QR 코드 태그를 사용하여 측정값을 기록합니다. 편차가 발생하면 분실되는 스티커 메모가 아닌 디지털 작업 지시서가 생성됩니다. 컨베이어 벨트 설계 자체가 간단하기 때문에 측정 가능한 것은 무엇이든 수정할 수 있습니다.

13.2 윤활 및 세척 - 작은 그리스, 큰 배당금

올바른 그리스 등급은 컨베이어 벨트 설계 시 선택한 고무 화학 성분과 일치해야 합니다. SBR 커버는 리튬 복합 그리스를 선호하며, EPDM 블렌드는 고온 공정에서 세척에 강한 칼슘 설포네이트와 함께 사용하면 더욱 적합합니다. 실험실 테스트 결과, 그리스 등급이 일치하지 않으면 고무가 최대 8%까지 부풀어 오르는데, 이는 접합부 수명을 단축시키는 숨겨진 문제입니다. 피벗 리턴 트레이너는 매월 윤활하고, 밀봉된 캐리 아이들러는 분기별로 그리스를 도포하십시오.

윤활 후 세척합니다. 폴리우레탄 1차, 텅스텐 2차의 두 단계 스크레이퍼를 통해 캐리백의 90%를 제거합니다. 자동 텐셔닝 스프링은 마모 여부와 관계없이 블레이드 압력을 200N ± 10%로 유지하는데, 이는 낮은 컨베이어 벨트 유지 보수 예산에서 종종 간과되는 기능입니다. 그 결과, 구름 저항이 15% 감소하고 구동 전류가 감소하여 몇 시간 후 히스토리언 추세를 확인할 수 있습니다.

13.3 실시간 모니터링 - 데이터는 직관보다 뛰어납니다

현대식 컨베이어 벨트 설계는 청진기가 아닌 센서를 사용합니다. 기본 키트는 가동 중단 비용의 절반도 안 되는 비용으로 다음 구성품을 포함합니다.

- 진동 각 아이들러 프레임(4g 가속도계).
- 음향적 특징 드라이브 근처; 베어링 고장이 발생하기 72시간 전에 3dB 상승이 나타나는 경우가 많습니다.
- 열 스트립 접합부 전체에 걸쳐 40 °C 차등 플래그가 점진적으로 접착 손실을 일으킵니다.

데이터는 브라우저 대시보드로 스트리밍되고, 녹색, 주황색, 빨간색 색상 코드가 추측을 대체합니다. 최소한의 IoT 계층만 추가한 공장은 9개월 만에 비상 호출 건수가 20% 감소했다고 보고했습니다.

13.4 사람 - 기술은 데이터를 행동으로 전환합니다

직원이 판독값을 해석하지 못하면 컨베이어 벨트 설계는 현실과 접촉하여 살아남지 못합니다. 3단계 역량 경로를 만드십시오.

- 계층 1: 8시간의 교육, 검사 체크리스트, 기본 PPE, 잠금에 대한 내용이 포함됩니다.
- 계층 2: 24시간 코스, 센서 대시보드 사용, 장력 조정, 스크레이퍼 정렬 추가.
- 계층 3: 40시간 고급 수업으로, 핫스플라이스 수리와 초음파 두께 추세를 가르칩니다.

자격증 취득을 교대근무 리더 승진과 연계하세요. 기술자들이 벨트 건강과 경력 발전을 연결 짓는다면, 유지보수 문화는 저절로 자리 잡게 됩니다.

13.5 계획된 교체 - 일몰 날짜를 알아보세요

중요 부품(접합부, 엣지 가드, 처음 세 개의 임팩트 아이들러)은 최초 컨베이어 벨트 설계에 내장된 피로 방정식을 통해 계산된 사용 기한을 갖습니다. 인장 유지율 85%의 일반적인 EP 1250/3 접합부는 1%의 영구 신장률로 65회의 하중 사이클을 견딥니다. 사이클을 추적하세요. 추측하지 마세요. 예상 수명 종료 10% 전에 교체 키트를 비축해 두세요. 접합 프레스를 긴급 운송하면 000년간의 에너지 절약 효과가 사라집니다.

13.6. 신속한 문제 해결 매트릭스

징후	가능한 트리거	원스텝 필드 수정
벨트 트랙을 한쪽으로	고르지 않은 캐리 아이들러 틸트	심 브라켓 ≤ 2 mm, 재수평
접합 온도 > 70 °C	미끄러짐 지연, 낮은 이완 장력	3% 흡수율 추가, 래깅 고무 감사
드럼 회전마다 반복되는 구지	덮개에 묻힌 외국 볼트	정지, 물체 제거, 패치 200 × 200 mm
높은 구동 암페어, 깨끗한 벨트	베어링의 그리스 퍼지	아이들러 세트 교체, 그리스 규격 점검

툴박스 토크에서는 매트릭스를 활용하세요. 기술자는 문단보다 패턴을 더 빨리 암기합니다.

14.컨베이어 벨트 설계 선택 청사진

중공업 구매자들은 역설에 직면합니다. 카탈로그 페이지가 수천 페이지에 달하지만, 단 하나의 벨트만이 당신의 광석에 아무런 문제 없이 닿을 수 있다는 것입니다. 명확성을 확보하는 가장 빠른 길은 온도, 덩어리 크기, 경사도 등 모든 운영 정보를 연결하는 체계적인 체크리스트입니다. 오른쪽 컨베이어 벨트 디자인 패밀리. 아래 순서를 따르면 선택은 추측에서 감사에 대비한 의사 결정 과정으로 전환됩니다. 약 740단어, 풍부한 내용, 최소한의 장황함.

1단계. 물질적 현실을 정확히 파악하세요

나중에 정중하게 변경되지 않는 숫자로 시작하세요.

- 부피 밀도 모터 토크를 설정합니다. 2.2 t/m³의 자철광은 1.1 t/m³의 아역청탄보다 두 배의 드래프트를 요구합니다.
- 상단 덩어리 크기 커버 두께와 브레이커 필요성을 규정합니다. 150mm가 넘는 재료는 10mm 두께의 SBR X등급 상단 커버가 있는 벨트에 적합합니다. 이보다 작은 재료는 6mm 두께에서도 잘 견딥니다.
- 화학적 프로필 오일, 산 또는 오존은 화합물 계열을 결정합니다. 오일에 적신 코크스는 NBR 코팅을 강제로 형성하고, 180°C 클링커는 주간 패치 키트를 사용하지 않는 한 SBR을 배제합니다.

결과가 나타나기 전에 원인을 먼저 확인하세요. 화학 반응을 무시하면 벨트는 정격 시간이 지나기 훨씬 전에 부풀어 오르거나 갈라지거나 굳어집니다.

2단계. 듀티 사이클 및 용량 계산

용량 공식을 잡아라 Q = ρ × A × vρ는 이미 있습니다. 단면적(A)은 벨트 폭과 홈통 각도를 따르고, 속도(v)는 플랜트 소음 및 분진 봉투를 충족합니다. 벨트는 세 가지 시나리오, 즉 평균, 피크, 서지 시나리오를 모두 경험하므로 이를 실행해 보세요. 평균 하중으로만 평가된 벨트는 스프레드시트에는 남아 있지만 현장에서는 살아남지 못합니다. 이 단계에서는 컨베이어 벨트 용량 요구 사항이 다음 단계인 인장 등급에 직접 연결됩니다.

3단계. 시체를 적재 경로에 맞추세요

이제 물어보세요: 직물 코드인가, 강철 코드인가?

상태	원단 EP/NN	스틸 코드 ST	하이브리드 아라미드-강철
비행 길이 < 300m	✔	-	-
리프트 > 200m	-	✔	✔
동적 점유 공간이 부족합니다.	-	✔	✔
복잡한 곡선 / 짧은 풀리	✔	-	✔

가장자리 장력, 신축 허용 오차, 그리고 트러프 유연성은 모두 카커스 선택에 달려 있습니다. NN 벨트는 315mm 테일 풀리에서 잘 휘어지지만 더 많이 늘어납니다. ST 벨트는 신축에 민감하지만 630mm 드럼이 필요합니다. 이러한 관계를 컨베이어 벨트 사양에 명시하면 나중에 구조 설계자와의 논쟁을 예방할 수 있습니다.

4단계. 커버 컴파운드와 두께를 선택하세요

1단계의 화학 반응으로 돌아가십시오. 150°C 이상의 열과 마모가 있습니까? EPDM T등급 8~10mm를 선택하십시오. 오일만 사용하십니까? 일반적으로 6mm 두께의 NBR-A로 충분합니다. 한랭지에서 순수 마모가 있습니까? SBR X등급 8mm(상부), 3mm(하부)을 사용하십시오. 접착력이 약하면 완벽한 고무도 파손되므로, 항상 접착 대상(신품 6N/mm 이상, 노후 5N/mm 이상)을 매립하십시오.

5단계. 특수 구조 확인

일부 경로에는 기본 레이어 이상이 필요합니다.

- 브레이커 레이어 낙하 높이가 2m를 초과하거나 덩어리 질량이 50kg을 초과하는 경우.
- 횡철근 부랑자 강철의 위험성이 높습니다.
- 사이드월/클리트 경사도가 18°를 넘을 경우.

이런 추가 작업을 생략하면 지금은 자본을 절약할 수 있지만, 나중에 가동 중지 시간 동안 여러 배의 비용이 발생합니다. 이는 벨트가 수레바퀴를 대체한 이후 모든 컨베이어 벨트 유지 관리 기록에서 확인된 사실입니다.

6단계. 안전 코드에 대한 검증

화염 시험(ISO 340 또는 MSHA Part 14), 정전기 방지 검사(ISO 284), 그리고 20m마다 공장 표시를 통해 검사원들이 침착하게 작업할 수 있도록 합니다. 컨베이어 안전 기준 준수는 선택 사항이 아닙니다. 규제 기관이 정지 버튼을 누르고 있습니다.

7단계. 수명주기 경제학의 계층

벨트 질량을 계산하세요. 가벼운 설계는 에너지를 절감하지만, 커버가 너무 얇아지면 수명이 단축될 수 있습니다. 모터의 현재 모델을 사용하세요. 질량이 1kg/m 감소하면 구동 전력은 약 1% 감소합니다. kWh당 절감된 에너지와 조기 교체 비용을 비교하세요. 합리적인 컨베이어 벨트 설계 메모에는 손익분기점을 명시하여 재무팀이 승인할 수 있도록 합니다.

8단계. 예비 사양서 초안 작성

한 페이지에 결정을 요약하세요:

- 폭, 속도, 재료, 부피 밀도
- 도체 유형 및 등급(예: EP 1250/3)
- 커버 컴파운드, 등급 및 두께
- 접착 최소값, 브레이커 존재 여부, 접합 방법
- 규정 준수 코드 및 테스트 인증서가 필요합니다.

해당 시트를 공급업체에 보내세요. 데이터 표가 모든 항목에 도달할 때까지 화려한 브로셔는 무시하세요.

9단계. 공급업체 입찰 감사 - 레드 플래그 스캔

- 인장 강도는 사양에 미치지 못하지만 "높은 안전 계수"를 약속했기 때문에 불합격.
- 열이나 오일에 맞지 않는 합성 등급 - 불합격.
- 접착 데이터 누락 배치 번호 - 거부.
- 설계 가정보다 단위 무게가 10% 더 무겁습니다. 에너지 패널티가 발생합니다.

깔끔한 컨베이어 벨트 건설 제안은 이 시련을 견뎌낼 수 있지만, 마케팅 전략은 그렇지 못할 것입니다.

10단계. 첫날부터 유지 관리 계획

구매 주문서에 검사 창구, 세척제 종류, 센서 지점 등을 직접 기입하세요. 유지보수 부서가 벨트를 인계받으면 윤활 일정과 예비 부품 번호가 이미 매핑되어 있는 것을 확인할 수 있습니다. 이는 컨베이어 벨트 설계와 유지보수가 별도의 바인더가 아닌 같은 단락에 포함되어야 함을 증명합니다.

최종 테이크 아웃

포괄적인 벨트 선택은 재료 정보, 용량 계산, 카커스 논리, 고무 화학, 안전 규정, 그리고 경제적 균형 등 작지만 방어 가능한 선택들의 연속입니다. 사다리를 따라가다 보면 하중을 견디고, 남용을 방지하며, 감사관과 회계사 모두를 만족시키는 최적의 컨베이어 벨트 설계를 찾을 수 있습니다. 어떤 단이든 지름길을 택하면 공장에서 전체 체크리스트가 존재하는 이유를 큰 소리로 상기시켜 줄 것입니다.

15.FAQ

1."예상치 못한 벨트 관련 가동 중단으로 마진이 줄어드는 것을 어떻게 막을 수 있을까요?"

사전 예방 조치를 취하세요. 매 교대 시 15분 워크다운을 계획하고 작업자들에게 적외선 건과 0.5mm 테이퍼 게이지를 제공하세요. 게이지를 살짝 넘어간 접합부나 주변보다 15°C 높은 아이들러 셸은 사후 분석이 아닌 즉각적인 작업 지시를 내리도록 합니다. 이렇게 하면 생산 중단을 초래하기 훨씬 전에 고장 전조의 80%를 포착할 수 있습니다.

2."벨트 가장자리는 계속 닳고, 작은 찢어짐은 1미터 길이의 찢어짐으로 변합니다. 이제 어떻게 해야 할까요?"

제조 과정에서 가로 보강재(아라미드 위사 코드 간격 ≤ 45mm)를 추가하고 10mm 두께의 SBR 엣지 스트립을 성형합니다. 이 스트립을 PLC에 연결된 찢김 감지 루프에 연결합니다. 이 코드는 절단을 방지하고, 루프는 몇 분이 아닌 몇 초 만에 라인을 정지시켜 손상이 두 시간 동안 지속되는 것을 방지합니다.

3."추적은 매일의 싸움이고 청소 작업반은 지쳐 있습니다. 벨트를 중앙에 유지하려면 어떻게 해야 합니까?"

디지털 경사계를 사용하여 아이들러 프레임을 2mm 이내로 수평을 맞추고, 슬랙 사이드 장력을 3% 증가시킨 후, 재료가 정중앙에 닿도록 로딩 슈트를 다시 조준합니다. 정렬, 장력, 대칭 하중이라는 세 가지 수정만으로 값비싼 가이드 아이들러나 크라우닝 실험 없이도 90%의 오차를 해결할 수 있습니다.

4."우리가 사용하는 소재는 뜨겁고 기름기가 많고 마모성이 강한데, 이 모든 것을 견뎌낼 수 있는 커버를 어떻게 고를 수 있을까요?"

ISO 4195 T150 및 DIN X 마모 ≤ 120 mm³ 인증을 받은 EPDM-NBR 하이브리드 컴파운드를 바로 사용하세요. 150°C의 열을 흡수하고, 탄화수소 팽창에 강하며, 프리미엄 SBR만큼 마모 속도가 느립니다. 드롭 존 아래에 8mm 두께의 상단 커버와 나머지 부분에 4mm 두께의 하단 커버를 사용하면 단일 사양으로 화학 성분, 온도 및 마모 수명을 모두 충족할 수 있으므로 시행착오가 필요하지 않습니다.

견적 요청

맞춤형 견적을 받고 프로젝트 여정을 시작하세요!
