Dans les systèmes de convoyeurs modernes utilisant des matériaux synthétiques carcasses de tissuLes bandes transporteuses à bords moulés ne sont pas intrinsèquement supérieures aux bandes à bords coupés. Dans de nombreuses conditions d'exploitation réelles et sous forte tension, les structures à bords coupés offrent une répartition des contraintes plus prévisible, une meilleure symétrie des épissures et une résistance à la traction plus faible. risque d'entretien à long termeCet article explique pourquoi la conception des bords est souvent le premier point de défaillance, et comment les systèmes de matériaux, comportement d'alignementet les environnements d'exploitation déterminent quand un bord moulé est obligatoire et quand un bord coupé constitue le choix technique le plus rationnel.
1.Pourquoi la conception des bords influe directement sur la défaillance des bandes transporteuses
Bande transporteuse à bords moulés et bande transporteuse à bords coupés — Au cours de mes années d'expérience en matière de soutien technique et de conseils en matière de sélection, certains clients ont signalé que les bords étaient les premiers à céder.
Du point de vue de la mécanique des structures, les bords sont les zones où les contraintes latérales, les défauts d'alignement et les infiltrations d'humidité sont les plus concentrés. Dans les convoyeurs multicouches, les couches transversales de tissu et les couches de renfort longitudinales s'arrêtent aux bords, créant ainsi des points de concentration de contraintes. En cas de défaut d'alignement, le tissu exposé d'un convoyeur à bords coupés sera le premier à subir les effets du frottement, du cisaillement et de l'érosion environnementale ; tandis qu'un convoyeur à bords moulés, dont les bords sont entièrement recouverts de caoutchouc, isole les contraintes et les facteurs environnementaux.
Cependant, le type de bord est en réalité un choix fait principalement pour des raisons de sécurité structurelle. Il influe directement sur trois éléments :
- Qualité de l'épissure (facilité avec laquelle le bord se décolle, facilité avec laquelle l'eau s'infiltre)
- Efficacité de la production (nécessité d'une durée de production minimale plus longue)
- Coûts d'exploitation à long terme (défaillance prématurée vs durée de vie stable)
Si vous me demandez comment choisir entre une bande transporteuse à bords moulés et une bande à bords coupés, je vous poserai d'abord la question suivante : « Quel est votre cas d'utilisation ? » Cela me permettra de déterminer quel type de bord est le plus adapté à vos besoins.
Par conséquent, la différence réelle entre une bande transporteuse à bords moulés et une bande transporteuse à bords coupés va bien au-delà de ce que vous voyez sur un devis.
2.Les deux types de bords de convoyeurs qui comptent vraiment
Dans les situations concrètes d'ingénierie et d'approvisionnement, je suggère de simplifier vos choix. Il suffit de se concentrer sur deux types de bords : les bandes transporteuses à bords moulés et celles à bords coupés. D'un point de vue purement industriel, les bandes transporteuses à bords coupés ne sont pas moins chères que celles à bords moulés ; en réalité, elles sont généralement plus chères. C'est une question de logique industrielle, et non de stratégie marketing.
2.1 Bande transporteuse à bord moulé — Une solution structurelle moulée monobloc
Du point de vue de la fabrication, la logique derrière les bandes transporteuses à bords moulés est très simple.
Les bords sont finis simultanément pendant le moulage et vulcanisationle caoutchouc recouvrant naturellement la carcasse du tissu, ce qui élimine le besoin d'étapes de découpe ultérieures.
Les résultats directs sont les suivants :
- Structure de bord continue et chemin de contrainte clair
- Tolérance accrue aux infiltrations d'eau en bordure et au délaminage intercouche
- Parcours de traitement plus court, mais avec des exigences spécifiques en matière d'équipement et de largeur.
2.2 Bande transporteuse à bords coupés — Les processus ultérieurs déterminent la forme structurelle
Après vulcanisation, la bande transporteuse à bord coupé est coupée longitudinalement (fendue) pour obtenir la largeur finale, exposant le bord du tissu.
Voici un point d'ingénierie qu'il convient de clarifier : le convoyeur à bords coupés n'est pas « plus simple à fabriquer », car il implique une étape de découpe supplémentaire et indispensable par rapport au convoyeur à bords moulés, ce qui exige des normes plus élevées en matière de contrôle dimensionnel et de régularité des bords.
2.3 Quand la largeur devient une « condition limite structurelle »
En production, lorsque la largeur du produit fini entre dans la plage étroite (généralement < 300 mm), la situation change fondamentalement :
- En raison des limitations imposées par la structure du tambour de moulage, la stabilité de la stratification et les contraintes de vulcanisation,
- Les bandes transporteuses à bords moulés sont difficiles à fabriquer de manière stable dans cette plage de largeur, ce qui entraîne une baisse significative du rendement.
Par conséquent, dans ce scénario :
Les bandes transporteuses à bords coupés ne constituent pas un « choix plus économique », mais bien la seule forme structurelle réaliste.
C’est pourquoi, dans les applications à bande étroite,La différence entre un bord coupé et un bord moulé n'est pas une question de sélection, mais une question de limites de fabrication.
3.Pourquoi les bandes transporteuses à bords moulés sont souvent surdimensionnées
En clair, l'insistance actuelle sur les bandes transporteuses à bords moulés relève essentiellement d'un héritage historique, et non d'une nécessité technique.
3.1 L'ère du tissu de coton — La bonne solution à un vieux problème
Au début du 20ème siècle, le matériau principal pour la bande transporteuse Les squelettes étaient en tissu de coton.
C'était une réalité d'ingénierie :
- Les fibres de coton ont un taux d'absorption d'eau élevé, atteignant 15 à 25 % de leur propre poids (données industrielles).
- Une fois les bords exposés, l'humidité s'infiltre rapidement.
- Il en résulte une diminution de l'adhérence intercouche, un décollement des bords et une défaillance prématurée.
À cette époque, les bandes transporteuses à bords moulés étaient parfaitement adaptées, voire la seule solution raisonnable.
Le bord en caoutchouc n'était pas un « luxe », mais une nécessité pour survivre.
3.2 Les tissus synthétiques ont tout changé.
Dans les années 1960-1970, Nylon/Polyester (NN/EP) a commencé à devenir le matériau de base principal.
Voici un changement largement sous-estimé :
- Les fibres synthétiques ont généralement un taux d'absorption d'eau inférieur à 4 %.
- Même avec des bandes transporteuses à bords coupés, les bords ne subiront plus de défaillance structurelle due à l'absorption d'eau.
Mais voici le problème : la matière a changé, mais les normes et la compréhension n'ont pas suivi le même rythme.
3.3 D'où vient la surspécification ?
Aujourd'hui, vous constatez un phénomène courant :
- Conditions de fonctionnement modernes
- squelette en fibres synthétiques
- Environnement non corrosif
Pourtant, les bandes transporteuses à bords moulés restent la spécification « par défaut ».
et personne ne réévalue vraiment si la différence entre les bandes transporteuses à bords coupés et celles à bords moulés est toujours valable dans les conditions actuelles.
Il ne s'agit pas de conservatisme technologique, mais plutôt d'inertie classique.

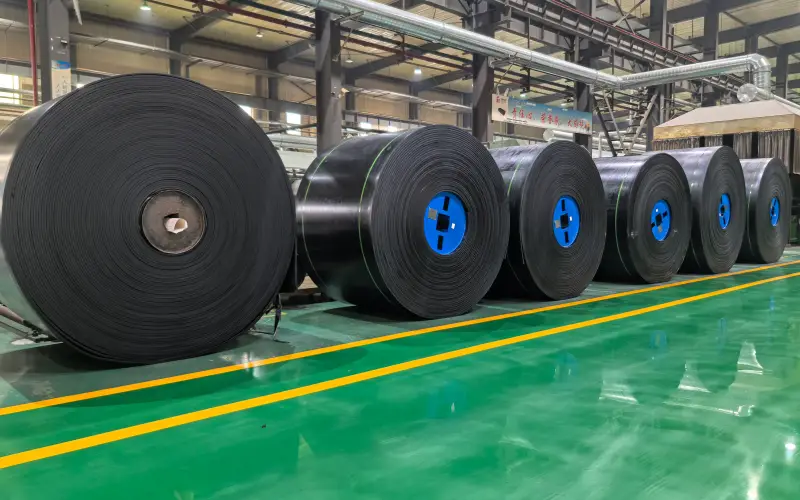

4. Qu'est-ce qu'une bande transporteuse à bord moulé ?
In TiantieDans le système de fabrication de [nom de l'entreprise], une bande transporteuse à bord moulé désigne une bande transporteuse dont la structure du bord est conçue à la largeur finale lors de l'étape de moulage, et dont le caoutchouc du bord et la structure de la bande sont vulcanisés et formés intégralement au cours du même processus de vulcanisation.
La forme du bord est déterminée à la fin de la vulcanisation et ne dépend pas d'une découpe ultérieure. Les dimensions, la forme et l'état structurel du bord de la bande transporteuse finie constituent son état final après sa sortie de la chaîne de production.
4.1 Comment sont fabriquées les courroies à bords moulés
La fabrication des bandes transporteuses à bords moulés repose sur le moulage à la largeur finale, l'application de bandes d'étanchéité et la vulcanisation directe. Le processus est simple et ne comporte aucune étape superflue.
4.1.1 Processus de fabrication:
1.Déterminer la largeur finie
En fonction des conditions de travail du client, de la structure de l'équipement et des conditions d'installation, il convient d'abord de déterminer la largeur finale et les tolérances admissibles. La production est ensuite organisée selon cette largeur lors de l'étape de moulage.
2.Application de la bande d'étanchéité des bords pendant le moulage
Lors du processus de moulage de la bande transporteuse, des bandes d'étanchéité sont appliquées sur les deux côtés du corps de la bande, assurant une structure de bord en caoutchouc complète avant la vulcanisation.
3.Contrôle de la bande d'acier pendant la vulcanisation
Lors de la vulcanisation, des bandes d'acier sont placées de part et d'autre de la largeur finale de la bande transporteuse, contre son bord. Ceci limite le flux latéral du caoutchouc sous haute température et pression, garantissant ainsi des dimensions de bord stables et des bords droits.
Ce procédé ne nécessite ni le pliage du caoutchouc ni l'utilisation de moules spéciaux.
4.Cycle de vulcanisation standard
Le temps de vulcanisation est strictement respecté conformément à la formulation validée du composé de caoutchouc et aux exigences de performance. Tiantie en laboratoire, sans prolongation supplémentaire du temps de vulcanisation grâce à la structure de la bande transporteuse à bord moulé.
4.1.2 Limites du processus et capacités de livraison :
- Aucun moule spécifique requis
- Aucune découpe extra-large requise
- Quantité minimale de commande : 100 m
- Dans les mêmes conditions, le cycle de production est généralement plus court que celui des convoyeurs à bords coupés.
4.2 Caractéristiques structurelles des bandes transporteuses à bords moulés
Du point de vue du produit fini, les caractéristiques des bords d'une bande transporteuse à bords moulés sont très clairement définies.
4.2.1 Morphologie des bords
Le bord est un bord vertical perpendiculaire à la surface de la courroie, sans transitions arrondies ou inclinées.
4.2.2 Consistance de l'épaisseur
L'épaisseur du bord est identique à celle du corps principal de la bande. Une bande transporteuse à bord moulé stable ne repose pas sur un épaississement du bord pour assurer sa structure ou sa protection.
4.2.3 Continuité structurelle
Le caoutchouc du bord durcit en même temps que le corps de la courroie lors de la vulcanisation, et la structure du bord est fixée pendant la phase de fabrication.
4.2.4 Structure sans pliage
Le processus ne comporte aucune étape de pliage et, structurellement, il n'y a ni zones pliées, ni limites de pliage, ni zones de renforcement localisées.
4.3 Avantages et limitations typiques
4.3.1 Avantages :
- Formée à la largeur finale, éliminant ainsi le besoin de découpe ultérieure des bords, ce qui permet un flux de production global plus direct.
- Pas besoin de découpe extra-large, ce qui permet une utilisation optimale des matériaux et des coûts inférieurs à ceux des convoyeurs à bords coupés.
- Faible quantité minimale de commande (100 m), ce qui la rend plus adaptée aux besoins de réapprovisionnement et de maintenance des projets.
4.3.2 Limitations:
- La qualité des bords dépend fortement de l'ajustement du formage et de la précision du positionnement de la bande d'acier.
- Un mauvais alignement des courroies sur le long terme affectera toujours d'abord les bords, ce qui exige des normes élevées en matière d'alignement des équipements et de gestion sur site.
5.Qu'est-ce qu'un convoyeur à bande à bords coupés ?
Une bande transporteuse à bords coupés désigne une structure de bande transporteuse où le bord final est formé directement par découpe longitudinale après moulage et vulcanisation.
Le bord coupé est le bord fini ; sa forme, sa largeur et sa rectitude sont toutes déterminées en une seule opération de coupe.
Cette structure est très courante dans les bandes transporteuses textiles et constitue une méthode de production standard dans de nombreuses usines.
5.1 Comment sont fabriquées les bandes transporteuses à bords coupés
L'espace processus de fabrication d'une bande transporteuse à bords coupés Ce n'est pas complexe ; la clé réside dans la manière dont le processus de découpe est exécuté de façon constante et précise.
Processus de fabrication:
1.Moulage et vulcanisation de courroies
La bande transporteuse est moulée et vulcanisée conformément à sa structure. Le caoutchouc de revêtement et la carcasse textile sont vulcanisés en une seule étape.
2.Découpe longitudinale (fendage)
Après vulcanisation, la largeur finale est coupée à l'aide d'un équipement de découpe longitudinale conformément aux exigences de la commande.
3.Inspection du produit fini
La rectitude, les tolérances de largeur et l'état de la surface de coupe du bord coupé sont inspectés afin de confirmer la conformité aux exigences de qualité du client.
It devrait be clarifIED :
Les bandes transporteuses à bords coupés ne conviennent généralement qu'aux bandes transporteuses en tissu.
Bandes transporteuses à câble d'acier ne conviennent pas aux structures à bords coupés ; il n'existe aucune condition technologique préalable pour définir le bord par découpe longitudinale.
5.2 Caractéristiques structurelles des bandes transporteuses à bords coupés
Du point de vue structurel, les bords des bandes transporteuses à bords coupés présentent des caractéristiques très intuitives et observables.
1.L'espace carcasse La section transversale de la couche est clairement visible.
Le tissu est coupé net sur le bord, et la surface de coupe est directement exposée, servant d'interface de terminaison à la structure de la courroie.
2.La morphologie du bord est entièrement déterminée par la coupe.
La rectitude, la planéité et la régularité du tranchant dépendent de la précision et de la stabilité de fonctionnement de l'équipement de coupe.
3.La surface de coupe permet une lecture structurelle.
La disposition et la qualité de la formation du tissu peuvent être observées directement à travers la section transversale du bord coupé.
5.3 Avantages et limitations typiques
5.3.1 Avantages:
- Processus direct, processus de fabrication mature
- Spécifications de largeur flexibles ; plusieurs spécifications de produits finis peuvent être découpées à partir de la même bande mère
- La qualité du produit peut être jugée à travers la surface de coupe.
En production, si le processus de formage n'est pas correctement maîtrisé, la carcasse du tissu présente souvent des lignes ondulées ou une disposition irrégulière.
L'observation de la section transversale du bord coupé permet de constater clairement le nombre d'ondulations d'une bande transporteuse et d'évaluer ainsi directement sa qualité de formage. Cette méthode d'identification de la qualité est impossible à mettre en œuvre sur les bandes transporteuses à bords moulés.
5.3.2 Limites :
- Le bord constitue la surface de terminaison structurelle, ce qui le rend plus sujet à une usure prématurée en cas de désalignement prolongé ou de frottement latéral.
- La qualité des bords dépend fortement de l'état du matériel de coupe et du niveau de contrôle du processus.
6.Principales différences structurelles entre les courroies à bords moulés et à bords coupés
6.1 Protection des bords et exposition des plis du tissu
6.1.1 Bord moulé
- Les extrémités des plis de tissu sont entièrement encapsulées par du caoutchouc
- Le bord est physiquement isolé de l'environnement extérieur
- Le bord lui-même ne fournit aucune information visible sur les plis de la carcasse.
6.1.2 Bord coupé
- Les extrémités des plis du tissu sont directement exposées au niveau de la section transversale de coupe.
- Les performances des bords dépendent de la résistance à l'eau et de la stabilité chimique intrinsèques du matériau textile.
- La surface de coupe est clairement visible, permettant une observation directe de l'état de la carcasse.
6.1.3 La réalité de l'ingénierie
Dans la grande majorité des applications industrielles, on utilise des carcasses en tissu synthétique.
Dans ce système de matériaux, le fait que le bord soit recouvert de caoutchouc n'entraîne généralement aucune différence de performance mesurable.
6.2 Répartition des contraintes sur toute la largeur de la courroie
6.2.1 Bord moulé
- Il existe une zone de chevauchement structurel à la limite
- Une zone de transition de rigidité se forme entre le bord et le corps principal.
- Des gradients de contraintes transversales se développent au niveau de la zone de transition structurale.
- La réponse mécanique du bord n'est pas totalement cohérente avec celle de la région centrale
6.2.2 Bord coupé
- Du centre jusqu'au bord, l'épaisseur et la structure restent constantes.
- La rigidité globale de la courroie est continue sur toute sa largeur.
- La distribution des contraintes transversales est uniforme.
- Les chemins de chargement sont clairs et prévisibles.
6.2.3 Impact dans les systèmes à haute tension
Dans le cadre de la livraison à longue distance, exploitation à haute tension conditions:
- La consistance de la rigidité de bord coupéLes courroies favorisent une répartition uniforme des contraintes
- Discontinuités structurelles dans bord mouléLes courroies peuvent amplifier les différences de contrainte dans la zone d'épissure
6.3 Infiltration d'eau et stabilité à long terme de l'interface
6.3.1 Contexte historique
Aux débuts des fibres naturelles, l'absorption d'eau sur les bords entraînait directement la rupture des couches intermédiaires.
6.3.2 La réalité matérielle moderne
- Absorption d'eau du nylon : 2.5–3.5 %Polyamide / Polyester absorption d'humidité)
- Absorption d'eau du polyester : 0.4–0.8 %
- En comparaison, les fibres naturelles peuvent atteindre des niveaux d'absorption d'eau de 15 à 25 %.
6.3.3 Bord moulé
- Le bord est complètement isolé de l'environnement extérieur
- Offre un avantage structurel en cas d'exposition prolongée à une humidité élevée ou à des produits chimiques.
6.3.4 Bord coupé
- Dans des conditions normales d'utilisation avec des carcasses en tissu synthétique, les bords exposés n'entraînent pas de défaillance de la couche intermédiaire.
- Le seul risque provient d'une immersion extrêmement prolongée combinée à des systèmes adhésifs de mauvaise qualité, un scénario très rare dans les applications réelles.
6.4 Impact sur la géométrie d'épissage et la symétrie des joints
6.4.1 Facteurs clés affectant la qualité de l'épissure
- L'épaisseur du bord doit-elle correspondre à celle du corps de la courroie ?
- La symétrie de la géométrie de l'épissure
- La continuité de l'interface de liaison
6.4.2 Caractéristiques structurelles du bord coupé
- L'épaisseur du bord est conforme au corps de la courroie.
- La géométrie de l'épissure est intrinsèquement symétrique.
- La découpe en escalier est simple, avec des hauteurs de marche uniformes sur toutes les couches.
- La zone de liaison peut être entièrement développée
- La résistance de l'épissure atteint de manière stable 85 à 90 % de la résistance de la courroie (niveau industriel courant).
6.4.3 Impact structurel du bord moulé
- Un chevauchement structurel existe à la limite
- Une compensation est nécessaire pour la zone de bordure dans le épissure région
- La découpe en escalier est plus complexe, et il est difficile de maintenir des surfaces supérieures et inférieures parfaitement symétriques.
- Il est plus difficile d'obtenir une liaison uniforme au niveau des bords.
- La résistance de l'épissure se situe généralement dans la plage de 75 à 85 %.
6.5 Tolérance au désalignement de la courroie et au contact avec les bords
6.5.1 Local d'exploitation
Un certain degré de désalignement des courroies est inévitable dans tout système de convoyage.
En cas de désalignement, le bord de la courroie est toujours la première zone à entrer en contact avec les dispositifs de guidage ou les structures de support.
6.5.2 Bord moulé
- La zone de chevauchement structurel au bord devient le point de contact principal
- La concentration locale des contraintes augmente la probabilité de délamination des bords.
- Une fois le décollement survenu, les dommages peuvent se propager sur toute la largeur de la courroie.
- La réparation sur place des dommages aux bords est relativement difficile.
6.5.3 Bord coupé
- Absence de chevauchement structurel au niveau du bord, ce qui réduit la surface de contact.
- Les contraintes sont plus dispersées ; les dommages se manifestent généralement par une usure du caoutchouc de revêtement.
- L'usure du revêtement en caoutchouc n'entraîne généralement pas de dégradation structurelle
- Le bord est plus facile à réparer sur place
6.5.4 Comparaison en conditions réelles d'exploitation
- Défaut d'alignement mineur (<5 mm) :peu de différence entre les deux types de bords
- Désalignement modéré (5–15 mm) :bord coupé Les courroies présentent des taux d'usure des bords inférieurs de 20 à 30 %.
- Désalignement important (>15 mm) :bord moulé Les courroies présentent un risque de délamination des bords 3 à 5 fois plus élevé.
7.Comparaison des performances en conditions industrielles réelles
Dans les applications industrielles réelles, les différences de performance entre bande transporteuse à bord moulé et bande transporteuse à bord coupé dépendent des caractéristiques du système d'exploitation lui-même.
7.1 Systèmes de convoyage haute tension et longue distance
7.1.1 Caractéristiques du système :
- Construction de carcasse en tissu haute résistance
- Distance de transport généralement > 1.5–2 km
- Tension de fonctionnement proche de la limite supérieure des bandes transporteuses textiles
- épissure soumise à une charge cyclique à long terme et à une contrainte de fatigue
Dans de tels systèmes, la stabilité à long terme de l'épissure est le facteur clé déterminant la durée de vie.
7.1.2 Performances réelles de Cut Edge :
1.uniformité de contrainte
- L'épaisseur et la structure de la courroie sont uniformes du centre au bord.
- La répartition de la charge transversale est uniforme.
- La géométrie de l'épissure est symétrique, avec une faible concentration de contraintes.
- Performances stables en matière de fatigue à long terme
2.fiabilité de l'épissure
- Aucune compensation d'épaisseur de bord requise
- Haute précision et répétabilité de la découpe par étapes
- Interface de liaison uniforme
- La résistance réelle de l'épissure peut atteindre de manière stable 88 à 92 % de la résistance de la courroie.
3.Facilité d'entretien
- Les dommages mineurs aux bords n'affectent pas la géométrie de l'épissure
- Le revêtement en caoutchouc du bord peut être découpé directement avant l'épissure.
7.1.3 Limitations structurelles du bord moulé dans ces conditions :
- Un chevauchement structurel existe à la limite
- Sous forte tension cyclique, les différences de rigidité entre le bord et le corps de la courroie sont plus facilement amplifiées.
- La zone périphérique de l'épissure est plus susceptible de devenir un point faible en cas de fatigue.
- Après une utilisation prolongée, il existe un risque de délamination microscopique à l'interface structurelle périphérique.
7.2 Environnements humides, boueux ou mal contrôlés
7.2.1 Caractéristiques environnementales :
- Humidité élevée (>85 % HR)
- Contacts fréquents avec l'eau ou la boue
- Nettoyage et entretien retardés ou insuffisants
- fortes fluctuations de la température ambiante
Dans des conditions de carcasse en tissu synthétique Nylon/Polyester, les différences de type de bord présentent des caractéristiques différentes sur différentes périodes de fonctionnement.
7.2.2 Performances réelles de Cut Edge :
- Fonctionnement à court terme (< 2 ans) :aucune différence de performance évidente
- Fonctionnement à moyen et long terme (2 à 5 ans) :
- Une usure locale ou un léger décollement du caoutchouc de la bordure peuvent se produire.
- La structure de la carcasse en tissu n'est pas affectée
- Mode de défaillance typique :
- Usure du revêtement en caoutchouc de surface
- Peut être réparé sur place
7.2.3 Performances réelles de Moulded Edge :
- Phase à court terme :
- Le bord reste scellé et son aspect est intact.
- Points de risque à long terme :
- Si le contrôle de la liaison à l'interface structurelle périphérique est insuffisant
- Des milieux humides peuvent s'accumuler à l'interface
- Une fois le décollement amorcé, les dommages peuvent se propager sur toute la largeur de la courroie.
- Phase à court terme :
7.3 Systèmes présentant des désalignements fréquents de courroie
7.3.1 Causes fréquentes de désalignement :
- Précision d'installation insuffisante des jeux de galets tendeurs
- Répartition inégale des matériaux
- Déformation de la structure du convoyeur
- Facteurs environnementaux (charge du vent, différentiels de température)
7.3.2 Performances structurelles de Cut Edge :
- Aucun chevauchement structurel à la limite
- Petite zone de contact avec contrainte dispersée
- L'usure se concentre principalement sur le caoutchouc du revêtement.
- Faible risque d'échec progressif
- Les bords peuvent être réparés par collage à froid ou par collage à chaud.
7.3.3 Performances structurelles du bord moulé :
- La zone de chevauchement structurel du bord devient le point de contact principal
- Concentration locale de stress
- Une fois le décollement des bords amorcé, la vitesse de propagation est élevée.
- La réparation sur site est difficile et nécessite généralement le remplacement complet de la courroie.
7.3.4 Comparaison en conditions réelles d'exploitation :
- Désalignement < 3 mm : durée de vie similaire pour les deux types de bords
- Désalignement de 3 à 10 mm : durée de vie du tranchant prolongée de 15 à 25 %
- Désalignement > 10 mm : durée de vie du tranchant prolongée de 30 à 50 %
7.4 Opérations à maintenance limitée ou à distance
7.4.1 Scénarios typiques :
- systèmes de convoyage minier à distance
- systèmes d'exploitation portuaire continue
- Installations ou sites non surveillés avec des fenêtres de maintenance limitées
7.4.2 Avantages opérationnels de Cut Edge :
- Les matériaux standard peuvent être rapidement coupés à différentes largeurs.
- Cycle de remplacement d'urgence généralement de 2 à 5 jours
- Edge peut être réparé temporairement pour prolonger sa durée de fonctionnement.
- L'épissure peut être réalisée sur site sans compensation de bord.
7.4.3 Limitations opérationnelles de Mould Edge :
- Les cycles de production personnalisés sont généralement de 15 à 30 jours.
- Le stockage anticipé des largeurs courantes est nécessaire, immobilisant des capitaux.
- Les dommages structurels en bordure sont difficiles à gérer sur place.
7.4.4 Comparaison des coûts d'exploitation :
- bord coupé :Les coûts d'inventaire peuvent être réduits de 30 à 40 %.
- bord moulé :pression accrue sur les stocks et occupation du capital
8.Pourquoi les courroies à bords coupés sont souvent plus performantes dans les systèmes à haute tension
Dans les systèmes de convoyage à haute tension, bande transporteuse à bord coupé Elle présente souvent des réponses structurelles plus stables et plus prévisibles. Cela s'explique par le fait que, sous forte tension, les chemins de force, la cohérence des déformations et la symétrie des épissures sont continuellement amplifiés, et que les courroies à bords coupés présentent des avantages intrinsèques à ces points structurels critiques.
8.1 Clarté du chemin de force
8.1.1 Bord coupé
- Les voies de transfert de charge sont claires :
De la poulie → plis de tissu → uniformément répartis sur toute la largeur de la courroie - La réponse mécanique du bord est cohérente avec celle de la région centrale
- Absence de chevauchement structurel local ou de discontinuité de rigidité
- La distribution des contraintes est plus facile à calculer et à prévoir d'un point de vue ingénierie.
- Les voies de transfert de charge sont claires :
8.1.2 Bord moulé
- Un chevauchement structurel existe à la limite
- Des variations locales de rigidité se forment entre le bord et le corps de la courroie.
- La déformation et la concentration de la charge se produisent dans la zone périphérique.
- La géométrie des bords est plus complexe, ce qui rend la modélisation de la distribution des contraintes plus difficile.
8.1.3 Différences pratiques dans des conditions de haute tension
Lorsque la tension de fonctionnement approche la limite supérieure des systèmes de carcasse textile, ces différences deviennent progressivement apparentes :
- Sous tension faible à moyenne : les différences structurelles ont un impact limité
- À mesure que la tension augmente, l'avantage d'uniformité des contraintes du bord coupé s'amplifie progressivement.
- Lors d'un fonctionnement prolongé : la zone périphérique des courroies à bords moulés est plus susceptible de devenir un point d'amorçage de fatigue locale
8.2 Cohérence de la déformation transversale
8.2.1 Contexte opérationnel
Lors du fonctionnement d'une courroie, une contrainte transversale se produit à chaque passage de la courroie sur une poulie :
- La charge cyclique provoque une contraction transversale et une récupération
- Dans les systèmes à haute tension, l'amplitude de la déformation transversale peut être considérablement amplifiée.
8.2.2 Réponse structurelle du bord coupé
- La déformation transversale est uniforme sur toute la largeur de la courroie.
- Les régions périphériques et centrales se contractent et se dilatent de manière synchrone.
- Il n'existe pas de zones de concentration de contrainte localisées
- Lors d'une pratique cycliste prolongée, l'accumulation de fatigue est plus uniforme.
8.2.3 Réponse structurelle du bord moulé
Le chevauchement structurel au bord limite la déformation transversale
Des gradients de contrainte sont générés à la limite de la structure de bord.
Sous l'effet de charges cycliques prolongées, cette zone est plus sujette à l'accumulation de dommages dus à la fatigue.
8.2.4 données d'observation d'ingénierie
Dans des conditions de fonctionnement cycliques à long terme :
- bord coupé: aucun signe évident de fatigue observé sur les bords
- bord moulé: des fissures de fatigue microscopiques ont été observées dans certains échantillons à la limite de la structure.
8.3 Symétrie d'épissage (Importance de la symétrie d'épissage)
8.3.1 réalités techniques des épissures
- L'épissure est le maillon structurel le plus faible de toute la bande transporteuse.
- Même avec des procédés parfaitement qualifiés, la résistance des épissures n'atteint généralement que 85 à 92 % de la résistance de la courroie.
- Dans les cas de défaillance réels, les problèmes liés à l'épissure représentent plus de 70 %.
8.3.2 Avantages de la coupe à bords francs dans la structure d'épissure
1.Symétrie géométrique
- L'épaisseur du bord est conforme au corps de la courroie.
- Les surfaces supérieure et inférieure sont parfaitement symétriques.
- Les hauteurs de coupe en escalier sont uniformes
- La surface de liaison peut être maximisée
2.Symétrie des contraintes
- La distribution des contraintes dans la zone de jonction est symétrique.
- Absence de concentration de contraintes locales au bord
- Risque de délamination le plus faible
8.3.3 Défis structurels liés au bord moulé au niveau de la jonction
1.Asymétrie géométrique
- Le chevauchement structurel au niveau du bord entraîne une incohérence entre les surfaces supérieure et inférieure.
- La découpe en escalier nécessite des ajustements de compensation au niveau du bord.
- La surface de collage effective est réduite d'environ 5 à 8 %.
2.Asymétrie des contraintes
- La zone périphérique de l'épissure est plus sujette à la concentration des contraintes.
- Les épissures de bord deviennent le lieu de défaillance privilégié
- Après une utilisation prolongée, le risque de délamination des épissures de bord augmente significativement.
9.Pourquoi les courroies à bords moulés sont-elles préférées dans des conditions difficiles et instables ?
Dans certains environnements industriels, les risques liés aux bandes transporteuses ne proviennent pas de la tension ou de la qualité des épissures, mais de l'imprévisibilité de l'environnement lui-même. Dans ces cas, la valeur d'une bande transporteuse à bord moulé ne se traduit pas par une « meilleure performance », mais par la capacité à faire des échecs moins susceptible de se produire.
9.1 Tolérance environnementale
Dans les conditions environnementales suivantes, bande transporteuse à bord moulé est souvent irremplaçable.
9.1.1 Exposition continue à des environnements fortement acides ou alcalins
1.Caractéristiques environnementales :
- pH < 3 ou pH > 11
- Contact prolongé et répété de produits chimiques avec les bords de la courroie
- Nettoyage fréquent, avec des résidus chimiques difficiles à éliminer complètement.
2.Risques pratiques liés à la coupe au bord :
- Les extrémités des plis du tissu sont directement exposées.
- Les agents chimiques peuvent pénétrer le long de la structure capillaire des plis du tissu.
- Sous l'effet d'une exposition prolongée, l'interface adhésive se dégrade progressivement.
3.Avantages structurels du bord moulé :
- Le caoutchouc de bord forme une structure continue
- Les extrémités des plis du tissu sont complètement isolées des milieux chimiques externes.
- Les voies de pénétration capillaire sont efficacement bloquées.
Dans de tels environnements, l'étanchéité des bords constitue à elle seule le principal mécanisme de protection.
9.1.2 Conditions de température élevée + humidité élevée + immersion prolongée
1.Conditions typiques :
- Le temps d'immersion continue représente plus de 50 % du temps de fonctionnement.
- Température ambiante > 60 °C
- Humidité relative > 90 %
2.Risques potentiels liés à la coupe des bords :
- Dans des conditions combinées extrêmes
- Les interfaces adhésives peuvent subir une dégradation de leurs performances à long terme
- Le risque provient d’une « accumulation à long terme », et non d’une défaillance à court terme.
3.Réponse structurelle du bord moulé :
- empêcher l'infiltration d'eau le long des extrémités des plis du tissu
- Réduit la probabilité de dégradation à long terme de l'interface causée par une immersion prolongée
Il convient de souligner que :
De tels risques ne présentent une importance technique que dans des conditions combinées extrêmes et prolongées, et non dans des environnements humides ordinaires.
9.2 Durabilité des bords
Dans certains systèmes, le bord n'est pas en « contact occasionnel », mais est continuellement soumis à des frottements et des impacts.
1.Scénarios typiques où le bord moulé présente un avantage :
- Dispositifs de guidage mal conçus
- Dégagements de plinthe trop petits
- Largeur de convoyeur limitée, ne laissant pas suffisamment d'espace pour les mouvements de bord.
2.Mécanismes de protection structurelle :
- Des couches de caoutchouc supplémentaires sur le bord offrent un amorti.
- L'usure se produit d'abord dans la couche de caoutchouc.
- Les plis du tissu ne participent pas directement au frottement.
Dans l'hypothèse d'un bon alignement mais de contacts fréquents avec les bords, la durée de vie de l'usure des bords de bord moulé peut être étendue de 30 à 50 %.
3.Prérequis qui doivent être clairement énoncés :
- Cet avantage ne s'applique qu'aux systèmes bien alignés.
- Une fois qu'un désalignement important se produit
- Le chevauchement structurel en bordure devient alors un point à haut risque.
9.3 Gestion des modes de défaillance
Ce qui différencie réellement la valeur des deux types de bords, ce n'est pas « la survenue ou non d'une défaillance », mais comment la défaillance survient et dans quelle mesure elle est contrôlable.
1.Mode de défaillance du bord coupé :
- Forme principale : usure du caoutchouc de bordure
- Évolution de la défaillance : progressive et prévisible
- Conséquence structurelle : dommages esthétiques, les plis du tissu restent intacts
- Méthode de réparation : réparation sur site possible, durée de vie prolongée
2.Mode de défaillance du bord moulé :
- Forme primaire : délamination à l'interface structurelle périphérique
- Progression de la défaillance : une fois amorcée, la propagation est rapide
- Conséquence structurelle : dommages structurels en bordure
- Méthode de réparation : nécessite généralement le remplacement complet de la courroie
3.Interprétation au niveau ingénierie :
- Bord coupé :L'échec est gérable, réparable et progressif.
- Bord moulé :plus durable dans des conditions normales d'utilisation, mais en cas de panne, le coût est plus élevé.
10.Coût total de possession : au-delà du prix initial
Dans la prise de décision pratique en ingénierie, le choix entre bande transporteuse à bord moulé et bande transporteuse à bord coupé est essentiellement un Coût total de possession (CTP)total d'acquisition) Il s'agit d'un problème plutôt que d'une simple comparaison de prix unitaires.
Même si la quantité minimale de commande pour les deux types de bordures est la même (100 m), les coûts à long terme divergeront progressivement en termes d'efficacité de livraison, de structure des stocks, de méthodes de maintenance et de risque d'indisponibilité.
10.1 Efficacité de la production et délai de livraison
Il convient tout d'abord de clarifier un fait souvent mal compris :
pour Tiantiela production réelle de , la quantité minimale de commande pour les deux bord coupé et bord moulé est à 100 m.
Ce qui fait vraiment la différence, ce n'est pas la quantité minimale de commande, mais la méthode d'organisation de la production et la flexibilité en termes de largeur.
10.1.1 Caractéristiques de production et de livraison des bords coupés
- Processus de production:Vulcanisation standard → découpe à la demande → livraison
- Utilisation des stocks :
Les rouleaux mères de largeur standard (par exemple 1200 mm) peuvent être découpés en plusieurs largeurs finies. - Délai de livraison:
2 à 5 jours si le produit est disponible - Quantité minimum d'achat:
100 m - Flexibilité en largeur :
Il est possible de découper des largeurs différentes selon la demande, avec une précision contrôlable à ±5 mm.
10.1.2 Caractéristiques de production et de livraison des bords moulés
- Processus de production:formage à la largeur finale → vulcanisation → livraison
- Organisation de la production :
Bien que la quantité minimale de commande soit également de 100 m, chaque largeur nécessite une planification de production distincte. - Délai de livraison:
Généralement de 15 à 30 jours, selon le planning de production actuel et la disponibilité des moules. - Flexibilité en largeur :
La largeur est fixée avant la production et ne peut être ajustée ultérieurement par découpe.
10.1.3 Différence d'efficacité typique (exigence de largeur de 300 mm)
- bord coupé :
Peut être livré rapidement par découpe directe à partir de stock standard de 1200 mm - bord moulé :
Même si seulement 100 m sont nécessaires, un formage et une vulcanisation séparés doivent être prévus pour la largeur de 300 mm. - Impact sur le coût en temps :
Dans les projets concrets, le cycle de livraison moyen de bord mouléest encore environ 15 à 20 jours plus long que celui de bord coupé.
- bord coupé :
10.1.4 Différences en matière de gestion des stocks
- Stratégie de pointe :
Stockez une petite quantité de largeurs standard pour couvrir de multiples besoins. - Stratégie de bord moulé :
Stockez les stocks séparément pour chaque largeur couramment utilisée. - Coût des stocks résultants :
Des capitaux immobilisés dans bord mouléLes stocks sont généralement encore de 40 à 60 % plus élevés.
- Stratégie de pointe :
10.2 Différences de coûts d'entretien et de réparation
La gestion des dommages aux bords est un facteur déterminant en matière de coûts à long terme.
10.2.1 Bord coupé
- Forme typique des dommages :usure du caoutchouc de bordure
- Méthodes de réparation sur site :
- Bandes de collage à froid : environ 30 minutes, coût < 50 $
- Réparation à chaud : environ 2 heures, coût < 200 $
- Effet réparateur :
La durée de vie peut être prolongée de 3 à 12 mois. - Temps d'arrêt:
5-2 heures
10.2.2 Bord moulé
- Forme typique des dommages :délaminage à l'interface structurelle du bord
- Faisabilité de la réparation sur site :
- Délamination mineure : une réparation par collage peut être tentée, taux de réussite < 50 %
- Délamination évidente : généralement non réparable sur place
- Résultat courant :
Remplacement complet de la courroie requis - Temps d'arrêt:
4 à 8 heures (remplacement + épissure)
10.3 Impact de l'intervalle d'épissure et du coût
10.3.1 Bord coupé
- Intervalle d'épissure :4-5 ans
- Coût de l'épissure :2 500 $ à 5 500 $ par événement
10.3.2 Bord moulé
- Intervalle d'épissure :3-4years
- Coût de l'épissure :2 500 $ à 5 500 $ par événement
10.3.3 Comparaison des coûts annuels de maintenance (système de 1000 m) :
- bord coupé :800 à 1,200 $ par an
- bord moulé :1,200 à 2,000 $ par an
→ généralement 20 à 40 % plus élevé
10.4 Quand un coût initial plus élevé justifie le retour sur investissement
Même avec la même quantité minimale de commande, le coût initial d'approvisionnement de bord moulé est généralement plus élevé que celui de bord coupéSa justification dépend de sa capacité à générer des rendements quantifiables à long terme.
10.4.1 Scénarios où le retour sur investissement des bords moulés est justifié
1.exposition continue à des acides et des bases forts
- Augmentation du coût initial : 15 à 25 %
- Coût évité : délamination intercouche due à la corrosion chimique
- Économies potentielles : 30 à 50 %
- Délai de retour sur investissement : 12 à 18 mois
2.Humidité élevée + conditions d'immersion prolongée
- Augmentation du coût initial : 15 à 25 %
- Coût évité : dégradation à long terme de l’interface de bord
- Délai de retour sur investissement : dépend de la durée de vie opérationnelle et de la fréquence de maintenance
3.Systèmes distants ou à haute fiabilité
- Augmentation du coût initial : 15 à 25 %
- Coût évité : pertes dues aux temps d’arrêt imprévus
- Perte liée à une seule interruption de service : 5 000 $ à 50 000 $
- Délai de retour sur investissement : généralement de 6 à 24 mois
10.4.2 Scénarios où le retour sur investissement de Cut Edge est justifié
1.Conditions de fonctionnement standard, systèmes de carcasse en tissu synthétique
- Économies initiales : 15 à 30 %
- Un délai de préavis court réduit les coûts d'immobilisation liés aux temps d'arrêt.
- Économies sur le coût total de possession (TCO) à 5 ans : 20 à 35 %
2.Plusieurs spécifications de largeur ou demande en petites séries
- Économies sur les coûts d'approvisionnement initiaux : 15 à 30 %
- Réduction des coûts d'inventaire : 40 à 60 %
- Permet d'éviter efficacement le surstockage
3.Systèmes présentant des conditions d'alignement instables
- Les dommages aux bords sont contrôlables et réparables.
- Coût de maintenance à long terme réduit
- Économies sur le coût total de possession :25-40%
10.5 Formule de décision
TCO = Coût d'approvisionnement initial + (Coût annuel de maintenance × Durée de vie) + (Perte due aux temps d'arrêt × Fréquence des temps d'arrêt) + Coût de stockage
11. Cas particuliers : lorsque le type de bord n’est pas une option
Dans la plupart des applications de convoyeurs à bande pour carcasses de tissu, bande transporteuse à bord coupé et bande transporteuse à bord moulé peuvent être sélectionnés par le biais de compromis sur les conditions de fonctionnement.
Cependant, dans un petit nombre de scénarios fortement contraints par la réglementation, les systèmes de matériaux ou les conditions d'utilisation, le type de bord n'est pas optionnel mais est directement dicté par les exigences techniques.
11.1 Ceintures ignifuges
Dans bande transporteuse ignifugée Dans ces systèmes, la structure périphérique fait partie des exigences de conformité plutôt que d'une option d'optimisation des performances.
11.1.1 Contexte technique et normatif
Dans les systèmes de normes représentés par DIN 22103 (classification de résistance au feu), il existe une condition structurelle préalable claire :
Le revêtement en caoutchouc doit encapsuler en permanence les plis de tissu, et les passages de tissu exposés au bord de la courroie ne sont pas autorisés.
11.1.2 justification technique
Une fois que les couches de tissu sont exposées sur le bord, sous l'effet des flammes, des hautes températures ou du rayonnement thermique, elles peuvent devenir des canaux de propagation des flammes et de transfert de chaleur, compromettant directement l'intégrité du système ignifuge de la courroie.
11.1.3 Conclusion de type bord
- Pour les applications de bandes transporteuses résistantes au feu :
→ le bord moulé doit être utilisé - bord coupéne répond pas à l'exigence structurelle de couverture continue des bords imposée par les systèmes résistants au feu.
- Pour les applications de bandes transporteuses résistantes au feu :
11.1.4 Environnements d'application typiques
- Espaces souterrains ou semi-clos
- Tunnels et bande transporteuse souterraine projets
- Systèmes de convoyage de matériaux présentant un risque d'incendie élevé
Dans ces scénarios, l'essence du bord sélection du type is conformité aux exigences structurelles de résistance au feu.
11.2 Composés de revêtement résistants à l'huile et aux produits chimiques
Lorsque des composés de revêtement résistants à l'huile ou aux produits chimiques sont utilisés, la structure du bord influe directement sur la stabilité à long terme de l'interface de collage.
11.2.1 Caractéristiques des matériaux des composés de couverture spéciaux
- formulations à forte teneur en agents de remplissage
- Teneur élevée en noir de carbone et en plastifiant
- Comparativement aux enduits de couverture à usage général, la force d'adhérence aux plis de tissu est généralement inférieure de 10 à 20 %.
11.2.2 Risques d'ingénierie liés aux bords coupés
- Les extrémités des plis du tissu sont directement exposées.
- Les agents chimiques peuvent pénétrer dans l'interface de liaison le long de la structure capillaire du tissu.
- Sous exposition continue, la dégradation de l'interface s'accélère de manière significative
11.2.3 Rôle structurel du bord moulé
- Forme une encapsulation continue en caoutchouc sur le bord.
- Isole les extrémités des plis du tissu des milieux chimiques
- Bloque efficacement les voies de pénétration capillaire
11.2.4 logique de sélection en ingénierie
- Environnements acides ou alcalins forts(pH < 4 ou > 11, exposition continue) :
→ Le bord moulé est un choix structurel obligatoire - environnements résistants à l'huile:
- Contact intermittent : bord coupéest acceptable
- Contact continu : bord mouléest préféré
- Environnements acides ou alcalins forts(pH < 4 ou > 11, exposition continue) :
Le fondement de ce jugement est le intensité et durée de l'exposition chimique, et non la « force » intrinsèque d’un type de bord par rapport à l’autre.
11.3 Courroies de couverture de qualité alimentaire et de couleur claire
Dans cette catégorie d'applications, le choix du type de bord est davantage déterminé par les spécifications d'utilisation et les attentes des clients que par les limites structurelles.
11.3.1 caractéristiques des exigences pratiques
- caoutchouc de revêtement blanc ou de couleur claire
- Exigences élevées en matière de propreté et d'homogénéité visuelle
- L'état des bords influe directement sur les résultats d'acceptation
11.3.2 Impact pratique de Cut Edge
- La couleur des extrémités exposées des plis de tissu contraste nettement avec celle du caoutchouc de couverture.
- Souvent inacceptable dans les secteurs de l'alimentation, de la pharmacie et les industries similaires.
11.3.3 Choix d'ingénierie courant
- bord moulé, afin d'assurer une cohérence visuelle entre le bord et la surface de la courroie
11.3.4 Un point qui doit être clarifié
Il s'agit d'une exigence dictée par des spécifications et des considérations esthétiques, et non parce que bord coupé est structurellement ou mécaniquement inutilisable.
Si le client accepte explicitement la différence visuelle, bord coupé demeure techniquement valable.
12.Plats à emporter
Entre bande transporteuse à bord moulé et bande transporteuse à bord coupé, la relation n'a jamais été une relation de « spécifications supérieures contre spécifications inférieures », mais plutôt de que le choix soit imposé par les conditions.
Dans les systèmes modernes de convoyeurs à bande en tissu synthétique, bord coupé Elle couvre la grande majorité des conditions d'exploitation réelles et ne présente aucun inconvénient inhérent en termes de durée de vie, de maintenance, de délai de livraison ou de coût total.
bord moulé n'est justifié que dans un nombre limité de scénarios où les normes, les environnements chimiques ou les coûts liés aux risques orientent explicitement l'application dans cette direction.
Si, lors de la sélection, vous vous retrouvez à devoir expliquer à plusieurs reprises, « Pourquoi faut-il utiliser un bord moulé ? »
La réponse est généralement déjà évidente.
Lorsque la justification n'est pas suffisamment solide, Le bord coupé est le bon choix.
13.QFP
1. Tous les problèmes d'ondulation des plis du tissu apparaissent-ils lors de la phase de formage ?
Pas nécessairement.
À l'heure actuelle, la grande majorité des ondulations observées sur le marché se produisent lors de la phase de formation, mais une petite partie des cas proviennent de la phase de calandrage.
Quand fabricants L'utilisation d'un caoutchouc de calandrage de qualité inférieure peut entraîner une adhérence entre les rouleaux de calandrage et le composé de caoutchouc pendant le calandrage. Il en résulte des zones localisées où l'épaisseur du caoutchouc calandré est nettement supérieure à la normale.
Lorsque cette couche de caoutchouc irrégulière est ensuite laminée avec la carcasse en tissu et entre dans la phase de vulcanisation, les différences de flux local et de retrait finissent par provoquer la formation d'ondulations dans les plis du tissu pendant la vulcanisation.
2. Pourquoi la qualité des bords varie-t-elle autant d'une usine à l'autre, même pour les bandes transporteuses à bords coupés ?
Parce que la qualité de bord coupé Les courroies dépendent fortement de cohérence de la fabrication en amont, pas sur l'opération de découpe elle-même.
Les facteurs qui font réellement la différence sont les suivants :
- Stabilité de la tension du tissu pendant le formage
- Uniformité de la liaison entre le caoutchouc de revêtement et la carcasse
- La question de savoir si le comportement des bords est contrôlé pendant la vulcanisation (par exemple, l'écoulement latéral du caoutchouc)
La découpe des bords ne fait que révéler la structure résultante — elle ne « crée pas de problèmes ».
Ce que vous observez, ce sont essentiellement des différences de capacités de fabrication amplifiées au niveau de la section transversale de coupe.
3. Dans quelles circonstances un projet passerait-il d'un bord moulé à un bord coupé à un stade ultérieur ?
Cette situation est effectivement rare. Dans les systèmes dotés de spécifications claires et de calendriers de projet stables, elle ne se produit quasiment jamais.
Toutefois, dans un petit nombre de situations imprévues ou d'urgence, de tels ajustements peuvent encore se produire. Les caractéristiques typiques sont les suivantes :
- Panne soudaine du système de convoyage nécessitant une remise en service rapide
- Le design original prévoyait un bord moulé, mais le délai de livraison ne correspond pas à la fenêtre du chantier.
- L'évaluation technique temporaire confirme que :
- Il n'existe aucune exigence obligatoire en matière de résistance au feu
- Il n'y a pas d'exposition continue à des acides ou des bases forts.
- On utilise une carcasse en tissu synthétique
Dans ces cas exceptionnels, l'attention de l'équipe d'ingénierie se déplace de
« la solution optimale sous spécifications » à :
« Comment rétablir le fonctionnement du système le plus rapidement possible tout en maîtrisant les risques. »
Dans ce contexte, bord coupé n'est pas considéré comme un « substitut »,
mais en tant que décision technique temporaire visant à trouver un équilibre entre le temps, le risque et la disponibilité.
Il convient de souligner que :
Il ne s'agit pas d'une méthode de sélection standard et elle ne doit pas être considérée comme une stratégie par défaut lors de la phase de conception.
4. Comment évaluer rapidement la fiabilité de la production sans recourir à des essais destructifs ?
Une méthode très pratique, mais souvent négligée, consiste à observer le tapis roulant rouler dans son état naturel et détendu.
Concentrez-vous sur trois aspects :
- La présence d'une ondulation transversale anormale
- Qu'il existe des zones localisées « molles » ou « dures » dans la ceinture
- L'état de la courroie est-il constant à différents endroits au sein d'un même rouleau ?
Une bande transporteuse dotée d'un contrôle de fabrication stable doit présenter un état général uniforme, sans déformation rythmique, même sans tension appliquée.
5. Pourquoi les ingénieurs expérimentés préfèrent-ils souvent les bords coupés aux bords moulés ?
La raison est simple :
Les bords coupés révèlent plus tôt les problèmes structurels au lieu de les «sceller».
D'un point de vue ingénierie :
- La section transversale coupée permet l'observation directe de l'agencement des plis du tissu
- La géométrie de l'épissure est plus symétrique.
- Les modes de dommages aux bords sont plus prévisibles et réparables.
Pour ceux qui sont responsables de l'exploitation et de la maintenance à long terme du système,
« inspectable, réparable et contrôlable » est souvent plus important que « paraître plus épais ou plus robuste. »
