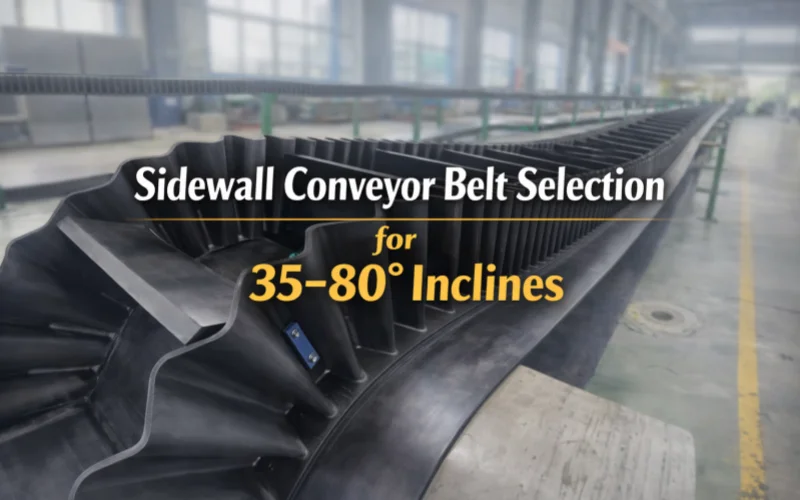

Este artículo explica cómo cinta transportadora de pared lateral La selección evoluciona con el aumento del ángulo de inclinación desde una perspectiva de fabricación e ingeniería. Esto demuestra por qué, por encima de 18–22°, las correas planas alcanzan límites de fricción y cinturones con estampados de chevron Por lo general, se evalúan primero, antes de que los sistemas cambien a una geometría de bolsillo basada en paredes laterales y listones en el rango de 35 a 80°. Restricciones de diseño reales: trayectorias tipo Z/tipo L, poleas giratorias y margen vacío—se utilizan para definir lo que es estructuralmente factible antes del diseño o la cotización.
¡Obtén una cotización personalizada y comienza el viaje de tu proyecto!
1.Lo que is una cinta transportadora de pared lateral & ¿Por qué existe?
Desde una perspectiva de fabricación e ingeniería, una cinta transportadora de pared lateral es una integral cinta transportadora Estructura utilizada para transporte vertical y de gran inclinación. Consta de tres unidades principales: una banda base, una pared lateral corrugada y listones. Su diseño busca lograr un transporte continuo en ángulos amplios en una sola línea transportadora.
En los cálculos de ingeniería, el ángulo de transporte efectivo de una banda plana estándar suele estar limitado por el coeficiente de fricción entre el material y la cubierta de caucho. En la mayoría de las condiciones de manipulación de materiales a granel, cuando el ángulo supera los 18°–22°, ni siquiera aumentando el coeficiente de fricción de la cubierta de caucho se puede evitar el retroceso del material. Esto se determina tanto por el componente de la gravedad como por el límite de fricción, no por la instalación ni... problemas de tensión.
La diferencia esencial entre una banda transportadora de pared lateral y una banda plana radica en que ya no depende de la fricción para mantener la posición del material. En su lugar, utiliza la pared lateral y los listones para formar unidades portantes independientes, restringiendo así geométricamente el desplazamiento del material. Esta restricción estructural permite aumentar el ángulo de transporte de 35° a 90°, dependiendo de la altura, la separación y la densidad aparente de los listones.
En las soluciones de ingeniería prácticas, normalmente vemos tres caminos alternativos:
- Aumentar el número de cintas planas y emplear un sistema transportador de múltiples etapas
- Uso de un elevador de cangilones para elevación vertical
- Uso de una cinta transportadora de caucho de pared lateral para elevación de una sola línea
El problema común con las dos primeras soluciones es que:
El mayor número de puntos de transferencia conlleva un aumento simultáneo de la complejidad del sistema y de los costes de mantenimiento; al mismo tiempo, aumenta significativamente el riesgo de rotura de material y de fugas de polvo.
Esta es la razón fundamental por la que las cintas transportadoras con paredes laterales se han convertido en una solución madura: resuelven el problema de la altura a través de la integración estructural, en lugar de la fragmentación del sistema.
TiantieConclusión de fabricación: El valor de una cinta transportadora de paredes laterales no reside en “qué tan alto puede subir”, sino en lograr el transporte de altura deseado con la menor cantidad posible de unidades transportadoras dentro de un espacio limitado.
Desde una perspectiva operativa a largo plazo, la reducción de los puntos de transferencia suele mejorar la estabilidad del sistema más que el aumento de los parámetros individuales de la máquina. Esta lógica de diseño también es coherente con el principio de simplificación del sistema. Ingeniería de sistemas de transporte ISO.
2.Cómo las bandas transportadoras de pared lateral soportan el transporte vertical y en pendientes pronunciadas
Desde una perspectiva de ingeniería, la razón principal por la que las cintas transportadoras de paredes laterales pueden lograr un transporte en ángulos grandes e incluso casi vertical no se debe al aumento de la fricción, sino más bien a la reconstrucción estructural de la trayectoria de fuerza del material.
En las bandas transportadoras de pared lateral, el material ya no se adhiere principalmente a la superficie de la banda, sino que es transportado por tacos y la carga se transfiere a través de la banda base. Esto transforma el sistema de transporte controlado por fricción a transporte controlado por geometría.
2.1 Cómo la pared lateral y los listones forman una cámara de transporte estable durante el funcionamiento
En funcionamiento real, la pared lateral corrugada y los listones juntos forman una estructura de bolsillo continua:
- La pared lateral corrugada es responsable de limitar la propagación lateral del material.
- Las grapas soportan el componente de gravedad a lo largo de la dirección de transporte.
- La correa base proporciona resistencia a la tracción general y estabilidad operativa.
Cada cavidad puede entenderse como una unidad portante en continuo movimiento. La estabilidad del material ya no depende de la fricción superficial, sino de la geometría de las calas, el espaciamiento y el índice de llenado de la cavidad.
Esta es la base de ingeniería de la capacidad de las cintas transportadoras de pared lateral de realizar elevaciones de gran ángulo en una sola línea transportadora.
2.2 ¿Por qué se pueden utilizar las bandas transportadoras de pared lateral para el transporte con ángulos de inclinación elevados?
A medida que aumenta el ángulo de inclinación, el modo de falla principal de una correa plana convencional es el retroceso del material.
Sin embargo, en un sistema de cinta transportadora de pared lateral, las preocupaciones de diseño se centran en las siguientes variables:
- ¿Es la altura de la abrazadera suficiente para soportar la carga del material?
- ¿Es controlable la tensión de fatiga de la raíz de la cala?
- ¿La rigidez de la correa base coincide con el diámetro de la polea?
- La estabilidad del llenado de la bolsa durante el funcionamiento.
En la práctica de ingeniería, normalmente entendemos el rango factible como:
- 35°–45°: La mayoría de los materiales a granel pueden funcionar de manera estable.
- 45°–80°: Todavía se pueden utilizar cintas transportadoras de paredes laterales, pero el diseño estructural debe ser más cauteloso.
- >80°: Como recomendación técnica racional para la planta, se deben evaluar simultáneamente las opciones de correas elevadoras de cangilones.
Es importante destacar que:
En condiciones >80°, no es que las cintas transportadoras de paredes laterales “no puedan funcionar”, sino que, desde la perspectiva de la confiabilidad a largo plazo y la previsibilidad del mantenimiento, las estructuras de cangilones suelen ser más estables.
2.3 Compensaciones de ingeniería entre las bandas transportadoras de pared lateral y las bandas elevadoras de cangilones
En sistemas que requieren transporte continuo, menos puntos de transferencia y que abarcan secciones horizontales y verticales, las cintas transportadoras de paredes laterales aún ofrecen importantes ventajas del sistema.
Sin embargo, cuando el ángulo de inclinación del diseño entra en el rango extremo (normalmente >80°), tendemos a incluir las correas elevadoras de cangilones en la comparación en lugar de simplemente aumentar las dimensiones de las abrazaderas y las paredes laterales de la correa transportadora de paredes laterales.
Este equilibrio no se basa en un juicio teórico, sino en una evaluación exhaustiva del comportamiento de la fatiga y los costos de mantenimiento durante el funcionamiento a largo plazo.
3.Componentes principales desde la perspectiva del fabricante: banda transportadora de pared lateral
Una cinta transportadora de pared lateral es un producto de sistema compuesto por múltiples componentes, incluida la cinta base, la pared lateral y la abrazadera, que determinan colectivamente su rendimiento y vida útil.
La fijación de precios y la comunicación de este tipo de productos implican parámetros estructurales más complejos, que requieren más tiempo y paciencia.
3.1 El cinturón de base como base estructural
En las bandas transportadoras de pared lateral, la banda base es la base de carga definitiva. Su función principal no es solo la resistencia a la tracción, sino también proporcionar una plataforma operativa estable y repetible para la pared lateral y el listón.
Desde una perspectiva de fabricación y precios, la correa base requiere que al menos los siguientes parámetros estén claramente definidos:
- Ancho de la correa base
- Espesor de la correa base
- Tipo de carcasa (por ejemplo, cable EP/NN/acero)
- Número de capas
Estos parámetros determinan la clasificación de resistencia de la correa base, las características de flexión y la compatibilidad con la polea, formando la base para todo el diseño estructural posterior.
3.2 Paredes laterales como elemento estructural ensamblado
En una cinta transportadora de paredes laterales, la pared lateral no es simplemente un accesorio al borde de la cinta base, sino un componente estructural con una ubicación y dimensiones de ensamblaje claramente definidas.
En la fabricación y fijación de precios, la pared lateral debe cuantificarse por separado como:
- Altura de la pared lateral
- Ancho de la pared lateral
La altura de la pared lateral determina el volumen efectivo del bolsillo; el ancho de la pared lateral afecta directamente su estabilidad durante la operación, las características de fatiga y la confiabilidad de su adhesión a la correa base.
Más importante aún, la pared lateral no se ensambla en el borde exterior de la banda base, sino que se retrae hacia adentro antes de la unión. Esta relación de ensamblaje introduce un parámetro que debe entenderse holísticamente: el margen vacío.
3.3 El margen vacío como relación geométrica, no como una característica independiente
En los parámetros estructurales de una cinta transportadora de pared lateral, el margen vacío se refiere a la distancia entre el borde exterior de la pared lateral y el borde físico de la cinta base.
Es importante enfatizar que la holgura no es un atributo de un componente específico, sino más bien el resultado de la relación de ensamblaje entre la pared lateral y la correa base.
Está determinada por los siguientes factores:
- Ancho de la correa base
- Ancho de la pared lateral
- Posición de unión de la pared lateral
Si esta distancia es razonable afecta directamente:
- Si la pared lateral tiene suficiente espacio para la expansión y deformación en el área de la polea
- El nivel de tensión cortante del área adherida durante el movimiento multidireccional
- El rendimiento de fatiga a largo plazo de toda la cinta transportadora Sidewall durante los movimientos de giro y retorno
Por lo tanto, el espacio libre no es un factor de venta en términos de rendimiento, sino más bien una condición de geometría de ingeniería que debe confirmarse.
3.4 Tacos que definen la capacidad de carga
En las cintas transportadoras de paredes laterales, el listón es un componente estructural que determina directamente la capacidad de transporte y la estabilidad, no simplemente un tope de material.
Desde una perspectiva de fabricación y selección, una cala debe definirse claramente como una combinación de los siguientes parámetros:
- Altura de la cala
- Ancho de la cala
- Espaciado de las calas
Estos tres parámetros juntos determinan:
- La capacidad de carga efectiva de un solo bolsillo
- Si el material cae hacia atrás en ángulos altos
- El estado de tensión a largo plazo de la raíz de la cala y de la correa base
Especialmente en el rango de aplicación de 45 a 80°, hacer coincidir el espaciado de las calas con el caudal de material es más crítico que simplemente aumentar la altura de las calas.
3.5 ¿Por qué se requieren estos parámetros para la cotización?
Desde la perspectiva de una fábrica, no se puede proporcionar una cotización válida para una cinta transportadora de paredes laterales sin parámetros estructurales completos.
Una cotización ejecutable y reproducible requiere al menos los siguientes datos:
- Altura de la pared lateral
- Ancho de la pared lateral
- Altura de la cala
- Ancho de la cala
- Espaciado de las calas
- Ancho de la correa base
- Espesor de la correa base
- Tipo de carcasa
- Número de capas
- Margen vacío
Estos parámetros no pretenden aumentar los costes de comunicación, sino garantizar que:
- La cotización corresponde a la estructura de fabricación real.
- El diseño es fabricable.
- El rendimiento y la vida útil posteriores son predecibles.
Si falta alguno de estos, la cotización es simplemente un precio de referencia y no una solución de ingeniería.
4. ¿Por qué se eligen las bandas transportadoras de pared lateral en proyectos reales?
En proyectos reales, la elección de bandas transportadoras de pared lateral no suele basarse en la viabilidad, sino en restricciones inevitables a nivel de sistema. Estos proyectos suelen verse limitados por diversas condiciones durante la fase de diseño.
4.1 El espacio es la primera y más fuerte restricción
En muchos proyectos, el espacio disponible es el primer factor que determina la elección de la solución.
Cuando el sitio ya está ocupado por estructuras de edificios, plataformas de acero o equipos existentes, los sistemas de correas planas de múltiples segmentos a menudo se vuelven inviables durante la fase de diseño:
- La longitud del transportador no se puede extender.
- No se pueden colocar puntos de transferencia.
- Los cambios de altura se ven obligados a dividirse en varias etapas.
En estas circunstancias, el valor de las cintas transportadoras de paredes laterales no es la ventaja en el rendimiento, sino más bien la capacidad de lograr cambios de altura en un espacio limitado.
Si es “más económico” o no es a menudo una consideración secundaria.
4.2 Las características del material determinan si las transferencias son aceptables
Durante la fase de comparación de soluciones, el comportamiento del material elimina rápidamente algunos métodos de transporte.
Para las siguientes características materiales, las transferencias múltiples son inherentemente una fuente de riesgo:
- Distribución desigual del tamaño de partículas
- Sensible a la rotura
- Alto contenido de polvo, propenso a la generación de polvo.
- Mala fluidez, propenso a acumulación.
Cuando los materiales no son adecuados para la alimentación y reaceleración repetidas, una ruta de transporte continua es más importante que el tipo de equipo en sí.
En este tipo de proyectos se utilizan cintas transportadoras laterales porque reducen el número de intervenciones de material inevitables.
4.3 La altura de elevación requerida bloquea el tipo de sistema
Una vez determinada la altura de elevación necesaria, la elección de la solución suele converger rápidamente.
Cuando el requisito de altura excede el rango razonable de una sola correa plana y es deseable evitar sistemas complejos de múltiples etapas, el número de soluciones factibles disminuye significativamente.
En los rangos de elevación de 35–45° y 45–80°, las cintas transportadoras de paredes laterales suelen ser una de las pocas soluciones que se pueden implementar y operar de forma continua.
Solo cuando el ángulo de diseño se acerque a 80° o más, evaluaremos simultáneamente la solución del elevador de cangilones a nivel de ingeniería. Esto se basa en la compatibilidad estructural, no en el rechazo de las capacidades de la banda transportadora de pared lateral.
4.4 La validación de ingeniería viene después de que se hace la elección
Solo cuando el espacio, los materiales y la altura de elevación apunten a las cintas transportadoras Sidewall, el equipo de ingeniería procederá a verificar:
- Si los parámetros estructurales correspondientes son fabricables
- Si los parámetros son adecuados para la manipulación de materiales
- Si la vida útil cumple con las expectativas
Estas preguntas no son el punto de partida para determinar la selección del cliente, sino más bien pasos necesarios para garantizar que la elección no se vea alterada durante la fase operativa.
5.¿Qué materiales se pueden transportar de forma fiable?
En la selección de proyectos, la idoneidad de las cintas transportadoras de pared lateral está determinada principalmente por los materiales, no por las capacidades del equipo.
Desde una perspectiva de fabricación e ingeniería, los criterios de evaluación no son complejos; la clave está en el comportamiento real de los materiales dentro de la estructura de la cavidad.
5.1 Materiales a granel que funcionan bien con cintas transportadoras de pared lateral
La estabilidad operativa de las cintas transportadoras Sidewall es predecible para los siguientes tipos de materiales:
- Materiales a granel de flujo libre (por ejemplo, carbón, mineral, arena, fertilizantes)
- Distribución moderada del tamaño de partículas (sin grandes cantidades de grumos de gran tamaño o polvo extremadamente fino)
- Densidad aparente estable, que no cambia drásticamente con el contenido de humedad.
El estado de tensión de estos materiales dentro del bolsillo es claro:
- La gravedad está soportada por la cala
- La difusión lateral está limitada por la pared lateral.
- El material en sí no ejerce una presión lateral anormal sobre la pared lateral.
Estos materiales muestran un “ajuste natural” típico dentro de los rangos de 35–45° y 45–80°.
5.2 Materiales finos y pulverulentos: generalmente aceptables, con condiciones
Los materiales en polvo y partículas finas no son inutilizables, pero deben cumplirse las siguientes condiciones:
- El material no debe tener fuertes propiedades adhesivas.
- No debe formar capas adhesivas ni puentes dentro del bolsillo.
- Se debe controlar el espaciado de las calas y la relación de llenado.
En la ingeniería real, es más probable que los materiales en polvo expongan problemas de diseño que problemas de equipamiento:
- Espaciado limpio excesivo → deslizamiento
- Sobrellenado del bolsillo → presión anormal en la pared lateral
- Área de descarga mal diseñada → acumulación de residuos
Las cintas transportadoras laterales pueden transportar materiales en polvo de manera confiable siempre que estas condiciones estén correctamente definidas, pero tienen una menor tolerancia a errores de diseño.
5.3 Materiales irregulares y grumosos: necesitan una evaluación cuidadosa
El uso de cintas transportadoras de paredes laterales requiere una evaluación cuidadosa de los siguientes materiales:
- Materiales en trozos grandes
- Formas irregulares con bordes afilados
- Distribución de tamaño mixto con amplia dispersión
El problema con estos materiales no es si se pueden transportar, sino más bien:
- Si crearán una presión lateral concentrada en la pared lateral
- Si formarán acumulaciones inestables dentro del bolsillo
- Si causarán atascos durante la descarga
En el rango de 45 a 80°, el material en grumos suele ser la principal causa de fatiga de la pared lateral.
Si el tamaño del material es cercano o superior a la altura de la cala, el riesgo del sistema aumenta significativamente.
5.4 Materiales que normalmente no son adecuados
Por lo general, no recomendamos priorizar las cintas transportadoras de pared lateral en las siguientes situaciones:
- Materiales altamente pegajosos (lodos húmedos, materiales fuertemente adhesivos)
- Materiales que se manchan o se apelmazan en la superficie de la pared lateral
- Materiales para temperaturas extremas que no se corresponden con el compuesto de caucho correspondiente
Estos problemas no se pueden resolver simplemente agrandando la pared lateral o la abrazadera; de hecho, acelerarán la falla.
Cuando el ángulo de diseño sea cercano a 80° o superior, incluso si el material en sí es controlable, priorizaremos la evaluación de una solución de elevador de cangilones porque depende menos del comportamiento del material.
5.5 El comportamiento del material es más importante que las etiquetas de la industria
Durante la fase de selección, nos centramos más en:
- Si el material es predecible dentro del bolsillo
- Si se aplicarán continuamente cargas laterales anormales
- Si el comportamiento de descarga es controlable
en lugar de si pertenece a “minería”, “materiales de construcción” o “productos químicos”.
Es por esto que las cintas transportadoras de paredes laterales funcionan de manera estable en algunos proyectos mineros, pero experimentan problemas frecuentes en algunos proyectos químicos: el factor decisivo es siempre el comportamiento del material, no el nombre de la industria.
6. Industrias donde se utilizan comúnmente bandas transportadoras de pared lateral
Las cintas transportadoras de paredes laterales son naturalmente necesarias en ciertas industrias debido a las condiciones del proceso que requieren un transporte en ángulos altos.
El siguiente desglose por industria explica las fuentes de estas restricciones.
6.1 Operaciones de minería y canteras
En los sistemas de minería y canteras, el transporte en ángulos altos generalmente surge de dos condiciones inevitables:
- Diferencia entre la profundidad del hoyo y la elevación de la planta.
- Distancia horizontal disponible limitada
Cuando existe una diferencia de altura significativa entre el área de minería y el sistema de trituración, cribado o acopio, extender la línea transportadora horizontal a menudo significa:
- Amplia obra de ingeniería civil
- Rutas de transporte más largas
- Múltiples puntos de transferencia
En el rango de 35 a 80°, las cintas transportadoras de pared lateral pueden lograr una elevación continua en un espacio limitado, reduciendo la longitud del sistema y los puntos de transferencia, que es la razón principal para su adopción en este escenario.
6.2 Plantas de cemento y materiales de construcción
La demanda de transporte en ángulos altos en la industria del cemento y los materiales de construcción surge más del diseño de la planta que de las capacidades de los equipos individuales.
Los escenarios típicos incluyen:
- Transporte de materias primas desde el nivel del suelo hasta precalentadores o silos
- Transporte de productos terminados o semiterminados entre estructuras de varios pisos
En este tipo de plantas, los equipos suelen estar “apilados”, con cambios de altura concentrados y espacio limitado.
Las cintas transportadoras de pared lateral se eligen porque:
Pueden completar directamente el transporte entre pisos sin agregar múltiples puntos de transferencia.
6.3 Generación de energía e industria pesada
En proyectos de generación de energía e industria pesada, el transporte en ángulos altos suele estar asociado a las siguientes condiciones:
- Transporte de combustible o materias primas desde el área de descarga hasta los silos de almacenamiento de alto nivel
- Operación continua del sistema, altamente sensible a interrupciones y puntos de transferencia
En estos sistemas, el transporte de múltiples segmentos no solo aumenta los puntos de mantenimiento, sino que también introduce más riesgos potenciales de tiempo de inactividad.
Por lo tanto, en el rango de 35 a 80°, a menudo se utilizan cintas transportadoras de paredes laterales para comprimir la longitud de la trayectoria de transporte, en lugar de simplemente aumentar el ángulo.
6.4 Sistemas de reciclaje y manejo de residuos
La necesidad de transporte en ángulos altos en los sistemas de reciclaje y manipulación de residuos generalmente proviene de dos aspectos:
- Espacio de altura limitado en el sitio
- Formas materiales complejas, no aptas para transferencias múltiples
En estos sistemas, la altura de elevación suele concentrarse entre la línea de clasificación y la unidad de almacenamiento. Al reducir los puntos de transferencia, las bandas transportadoras laterales pueden reducir el riesgo de derrames, acumulaciones y atascos de material, lo cual es más importante que la capacidad de subir pendientes.
6.5 Agricultura y procesamiento químico
En sistemas agrícolas y químicos, el transporte en ángulos altos está más relacionado con la integración de procesos:
- Las materias primas o los productos terminados se mueven verticalmente entre diferentes procesos.
- El objetivo es reducir el almacenamiento intermedio y la intervención manual.
Cuando las características del material permiten un transporte continuo, las cintas transportadoras de paredes laterales proporcionan una manera de integrar múltiples etapas del proceso verticalmente dentro de un espacio limitado.
Sin embargo, esta solución requiere una evaluación cuidadosa cuando el material es viscoso o su comportamiento es impredecible.
7. Diseños típicos de transportadores que vemos en la práctica
En proyectos prácticos, las cintas transportadoras de paredes laterales requieren la selección de un diseño apropiado en función del escenario real.
7.1 Disposición de inclinación recta
Éste es el diseño más básico y a menudo subestimado.
Condiciones aplicables:
- Altura de elevación libre
- Dirección de transporte única
- Ángulo de inclinación estable de 35–45° o 45–80°
En este diseño, la función de la cinta transportadora de pared lateral es muy directa:
Para lograr una elevación de altura dentro de una longitud limitada sin introducir puntos de transferencia adicionales.
Consideraciones de ingeniería:
- ¿El área de carga proporciona suficiente distancia para la clasificación y aceleración del material?
- ¿La sección de inicio inclinada evita que el material ingrese al ángulo de inclinación alto antes de la estabilización?
Problemas comunes:
- La sección de entrada es demasiado corta, lo que provoca que el material se acumule delante de los listones.
- El espaciado de las calas no coincide con el caudal.
7.2 Disposición del elevador casi vertical
Cuando las limitaciones de espacio se vuelven aún más estrictas, el diseño se inclina hacia una forma casi vertical.
Características típicas:
- Altura de elevación concentrada
- Distancia horizontal extremadamente limitada
- Ángulo de inclinación cercano a 80°
Desde un fabricante'Desde el punto de vista técnico, este tipo de diseño es factible, pero la tolerancia al error se reduce significativamente.
Errores de juicio comunes:
- Intentar “forzar el ángulo” aumentando infinitamente la altura de la cala
- Ignorar el comportamiento de descarga de material en el área de descarga
En este rango de ángulos, generalmente evaluamos soluciones de elevadores de cangilones simultáneamente durante la fase de diseño, no porque falle la estructura de la pared lateral, sino porque el comportamiento a largo plazo del sistema de cangilones en ángulos extremos es más predecible.
7.3 Disposición tipo Z
El tipo Z es la forma de diseño complejo más común y más madura en términos de ingeniería para cintas transportadoras de paredes laterales.
Sus características estructurales son muy claras:
- horizontal → inclinación → horizontal
- La dirección de transporte solo cambia una vez en el plano vertical.
- No se introduce ninguna flexión inversa
El valor fundamental del tipo Z reside en la integración del sistema:
- Alimentación de material de fondo
- Levantamiento de sección media
- Transporte o descarga directa en la parte superior
Los verdaderos desafíos de ingeniería no están en el ángulo de inclinación, sino en las dos zonas de transición:
- cargando → inclinación
- inclinación → descarga
Errores comunes:
- Radio de transición insuficiente
- La pared lateral se ve obligada a deformarse rápidamente en el punto de giro.
- Ignorando la estabilidad del material en el área de torneado
Entre todos los diseños complejos, el tipo Z tiene la tasa de éxito más alta, siempre que las secciones de transición se traten como objetos de diseño clave, no simplemente como secciones de conexión.
7.4 Disposición tipo L
Los diseños tipo L se encuentran comúnmente en proyectos de modernización de plantas existentes.
Escenarios aplicables:
- Las estructuras existentes no permiten un trazado recto.
- Un cambio de dirección debe realizarse en una distancia corta.
En este diseño, el problema no es si hay o no una curva, sino más bien:
- Si el punto de inflexión crea concentración de estrés.
- Si la pared lateral y la correa de base se ven obligadas a deformarse sincrónicamente.
Errores comunes:
- Tratando el diseño tipo L como una “línea recta + codo”.
- Ignorando la acumulación de fatiga en la pared lateral en la zona de giro.
El funcionamiento a largo plazo de un trazado tipo L depende del diseño controlado del punto de giro, no simplemente de aumentar la resistencia estructural.
8. Cómo abordamos la selección de bandas transportadoras de pared lateral
La selección de una cinta transportadora de paredes laterales tiene un punto de partida claro y fijo.
El primer paso es siempre determinar la geometría de las condiciones de operación.
Paso 1: Determine el ángulo de inclinación operativo real
El primer paso en la selección es hacer solo una cosa: confirmar el rango real del ángulo de inclinación operativo del sistema transportador.
- 35–45°: El objetivo es acortar la longitud del transportador y reducir los puntos de transferencia.
- 45–80°: La abrazadera se convierte en la estructura principal que soporta la carga y los requisitos de adaptación estructural aumentan significativamente.
- Por encima de 80°: Se debe evaluar simultáneamente una solución de elevador de cangilones.
Esta sentencia determina:
- Si se debe continuar utilizando la cinta transportadora de pared lateral
- Y el rango de viabilidad de todos los parámetros estructurales posteriores.
Paso 2: Confirmar el diseño del transporte
Los diseños más comunes incluyen:
- Elevación en línea recta
- Disposición tipo Z
- Disposición tipo L
Una vez que hay un cambio de dirección en el diseño, significa:
- El sistema debe estar equipado con una polea giratoria.
- La distribución del ancho del cinturón base cambiará en consecuencia.
Este paso debe completarse antes de cualquier selección de tamaño.
Paso 3: Seleccione la correa base en función de las condiciones de carga y flexión
La selección del cinturón base se basa en dos condiciones:
- Capacidad de carga
- Condiciones de operación de flexión
Los parámetros que deben especificarse incluyen:
- Ancho de la correa base
- Espesor de la correa base
- Tipo de carcasa (EP/NN/cable de acero)
- Número de capas
Estos parámetros deben cumplir simultáneamente los siguientes requisitos:
- Soportar cargas longitudinales de materiales y grapas
- Soporta flexiones repetidas en las posiciones de polea y polea giratoria sin fatiga anormal
Si no se cumplen las condiciones de flexión de la correa base en las posiciones de giro, es necesario reajustar el diseño en sí.
Paso 4: Defina las dimensiones de la pared lateral en función de la tensión del bolsillo
La selección de la pared lateral gira en torno a dos parámetros:
- Altura de la pared lateral
- Ancho de la pared lateral
La función de la pared lateral es:
- Para limitar la propagación lateral del material
- Para mantener la forma estable del bolsillo.
La pared lateral no soporta cargas longitudinales y no participa en operaciones de giro.
Cualquier diseño que involucre la pared lateral en la dirección aumenta directamente el riesgo de falla en la zona de unión.
Paso 5: Controlar el comportamiento del material mediante grapas
La cala es la estructura dentro del bolsillo que realmente soporta el peso del material.
Los parámetros que deben definirse claramente incluyen:
- Altura de la cala
- Ancho de la cala
- Espaciado de las calas
En el rango de 45 a 80°, la inestabilidad del sistema es causada más comúnmente por:
- Espaciado excesivo de las calas
- Sobrellenado de bolsillos
- Material no estabilizado al inicio de la pendiente
en lugar de una altura de cala insuficiente.
Paso 6: Definir el margen vacío para los volantes
Cuando el diseño es tipo Z o tipo L, se debe colocar la polea giratoria.
En este punto, es necesario definir un parámetro específico para la operación de dirección:
Margen vacío = Distancia desde la pared lateral exterior hasta el borde de la banda base
Este ancho tiene un solo propósito:
- Para reservar un ancho de funcionamiento estable para la polea giratoria
Las funciones del margen vacío incluyen:
- Asegurarse de que el volante actúe únicamente sobre la correa base
- Cómo evitar que el volante apriete la pared lateral
- Evitar que el área de unión experimente un esfuerzo cortante anormal
Si el margen vacío es insuficiente:
- El volante entrará en contacto con la pared lateral.
- La pared lateral se verá obligada a participar en la dirección.
- El área de unión se agrietará o desprenderá prematuramente en la posición de dirección.
Por lo tanto, el margen vacío es una condición necesaria para la estructura de dirección, no un parámetro descriptivo.
Paso 7: Sustituya todos los parámetros en el diseño real para su verificación.
El paso final es volver a verificar cada parámetro seleccionado en el diseño de entrega real:
- ¿El diámetro de la polea coincide con el diámetro de la polea giratoria?
- ¿La pared lateral interfiere en la posición de dirección?
- ¿Es controlable el comportamiento de descarga?
Si algún elemento no cumple con los requisitos del diseño real, se debe revertir y ajustar la selección.
9. La personalización es más importante de lo que mucha gente espera
En proyectos del mundo real, las cintas transportadoras de paredes laterales son difíciles de utilizar como componentes estándar.
La razón no radica en la complejidad del producto en sí, sino en las numerosas variables operativas que afectan directamente a la geometría estructural.
Cuando la geometría cambia, los parámetros estándar a menudo dejan de ser válidos inmediatamente.
9.1 Por qué las bandas transportadoras de pared lateral son difíciles de estandarizar
En los sistemas de correa plana, el ancho de banda y la resistencia suelen cubrir la mayoría de las aplicaciones.
Sin embargo, en los sistemas de cintas transportadoras de pared lateral, los siguientes factores cambian simultáneamente:
- Ángulo de transporte
- Si el diseño implica girar
- El estado de llenado real del material en el bolsillo.
- La coordinación entre la cala y la pared lateral
Estos cambios no son “diferencias de rendimiento”, sino más bien diferencias en las relaciones estructurales.
Una vez que las relaciones estructurales difieren, los parámetros deben redefinirse.
9.2 Las dimensiones de las paredes laterales casi siempre requieren personalización
La altura de la pared lateral determina el volumen efectivo del bolsillo, y el ancho de la pared lateral determina su estabilidad y comportamiento de fatiga durante el funcionamiento.
Los problemas comunes incluyen:
- Altura de la pared lateral ajustada al caudal del transportador, ignorando la acumulación de material.
- El ancho de la pared lateral no coincide con la posición del volante.
- Pared lateral obligada a doblarse en las posiciones de dirección.
Estos problemas no se pueden resolver utilizando “caucho de mayor resistencia”; solo se pueden abordar redefiniendo las dimensiones y la ubicación.
9.3 El diseño de las calas es el elemento de personalización que más fácilmente se subestima.
En muchos proyectos, las abrazaderas se consideran “accesorios opcionales”, lo cual es un error.
Los siguientes parámetros casi nunca son de aplicación universal:
- Altura de la cala
- Espaciado de las calas
- Ancho de la cala
Determinan directamente:
- La capacidad de carga efectiva del bolsillo
- Si el material cae hacia atrás en ángulos altos
- El estado de estrés de la raíz de la cala
En el rango de 45 a 80°, la correspondencia entre el espaciado de las calas y el caudal suele ser más crítica que la altura de las calas.
9.4 La estructura del cinturón base debe ajustarse según las variaciones del sistema.
Incluso con el mismo ancho de banda, a menudo es necesario ajustar los siguientes parámetros:
- espesor de la correa base
- tipo de carcasa
- Número de capas
Cuando el diseño incluye dirección tipo Z o tipo L,
El cinturón base debe cumplir simultáneamente:
- carga longitudinal
- flexión repetida en la ubicación de la polea giratoria
Si las condiciones de flexión de la correa base son insuficientes, los problemas no aparecerán inmediatamente, sino que se concentrarán y expondrán prematuramente en la ubicación de la dirección.
9.5 El margen vacío es un parámetro de geometría crítico en la personalización.
En sistemas con volantes, el margen vacío debe definirse explícitamente como un parámetro independiente.
El margen vacío se define como:
- la distancia desde la pared lateral exterior hasta el borde de la correa base.
Su función es:
- Para proporcionar un ancho de funcionamiento estable para la polea giratoria
- para garantizar que el volante actúe únicamente sobre la correa base
- Para evitar interferencias entre la pared lateral y el volante
El margen vacío no puede ser aplicado mediante “valores empíricos”;
Debe determinarse junto con:
- diámetro del volante
- ancho de la pared lateral
- Ubicación del diseño real.
9.6 ¿La personalización afecta directamente a qué resultados?
La importancia de la personalización no reside en “parámetros más complejos”, sino en los resultados:
- La pared lateral ya no se convierte en un punto de fallo en el puesto de dirección.
- El estado de tensión de la cala se vuelve predecible.
- Se evitan de antemano las zonas de concentración de fatiga en la banda base.
- Las ubicaciones de mantenimiento y los modos de falla están más enfocados y claros.
Por el contrario, en los sistemas donde los parámetros se copian textualmente, los problemas a menudo se concentran en:
- Posición de dirección
- Raíz de la cala
- Área de unión de la pared lateral
10. ¿Por qué se siguen utilizando las bandas transportadoras de pared lateral en el transporte inclinado?
En sistemas de transporte inclinados y elevadores, la cinta transportadora de pared lateral no es la única solución de transporte de banda.
En ingeniería, pertenece a la categoría de sistemas transportadores de banda, al igual que el elevador de cangilones de banda. La diferencia no radica en el tipo de sistema, sino en la forma en que se transportan los materiales y se organiza el recorrido.
10.1 La diferencia no radica en si se trata de un sistema de transporte o no, sino en cómo se transporta el material.
Las principales diferencias entre una cinta transportadora de pared lateral y un elevador de cangilones de cinta se concentran en tres puntos:
- Si el material siempre es transportado por la misma cinta
- Si se introduce una sección de caída libre durante el proceso de elevación
- Si los cambios de altura se realizan dentro de la misma estructura que el transporte horizontal
Las características de una banda transportadora de pared lateral son
- El material siempre se encuentra dentro del bolsillo formado por el mismo cinturón.
- Durante el proceso de elevación no se produce caída de material.
- Los cambios de altura se realizan dentro de la misma estructura del transportador que las secciones de transporte anteriores y siguientes.
Las características de un elevador de cangilones de banda son:
- El material se carga en el cucharón.
- Se libera del cucharón en el área de descarga por gravedad o fuerza centrífuga.
- La sección de elevación y el transporte posterior suelen ser dos unidades estructurales separadas.
No se trata de una diferencia de “superioridad” o “inferioridad”, sino de una diferencia en la trayectoria estructural.
10.2 Cuando un sistema tiene como objetivo reducir los puntos de transferencia intermedios:
En algunas condiciones operativas, el objetivo del diseño no es “si se puede levantar”, sino más bien:
- si puede reducir los puntos de transferencia intermedios;
- si puede evitar que el material restablezca repetidamente su estado de movimiento durante los cambios de altura.
En este caso, la función de la cinta transportadora de paredes laterales es completar los cambios de altura sin introducir procesos adicionales de caída y re-recepción.
Esto es particularmente importante para:
- materiales con alto contenido en polvo y sensibles al triturado secundario;
- sistemas que requieren control sobre la ubicación del punto de descarga;
- procesos continuos que tienen como objetivo mantener un flujo de calidad estable.
Esta discusión se centra en la organización de la ruta, no en la capacidad del equipo.
10.3 Opciones estructurales dentro del rango de sustentación de 35 a 80°
En la práctica de ingeniería, el ángulo de elevación generalmente conduce a diferentes opciones estructurales:
- Rango de inclinación baja: se pueden utilizar correas planas, correas estampadas o estructuras de bajo nivel de inclinación, dependiendo de la fricción y fluidez del material.
- Rango de 35 a 80°: Requiere una estructura de carga claramente definida para resistir el deslizamiento del material a lo largo de la pendiente.
- Rango casi vertical: a menudo requiere un método de soporte de carga basado en baldes.
La banda transportadora de paredes laterales cubre precisamente esta sección central, donde “se necesita una estructura de soporte de carga clara, pero sigue siendo deseable mantener la continuidad de la estructura de la banda transportadora”.
No se trata de una ventaja angular, sino de una adaptación estructural.
10.4 La importancia práctica de la integración del diseño en proyectos de modernización
En fábricas existentes o sitios con limitaciones, los sistemas de elevación a menudo necesitan:
- Conectar directamente a los transportadores existentes
- Continuar transportando después de cambios de altura dentro de un espacio limitado
En este contexto, el valor de una banda transportadora Sidewall radica en:
- Se puede utilizar con diseños tipo Z o tipo L.
- Elevación y giro completos dentro del mismo recorrido del transportador
- Eliminando la necesidad de introducir nuevas estructuras receptoras una vez finalizado el levantamiento
10.5 Esta es una capacidad de integración geométrica, no un indicador de rendimiento.
La lógica de mantenimiento y operación permanece dentro del dominio del transportador de banda
A nivel de operación y mantenimiento, la lógica de inspección, el método de tensado y el tipo de accionamiento de la cinta transportadora Sidewall siguen siendo consistentes con otras cintas transportadoras.
Para los sitios que ya están equipados con sistemas de operación y mantenimiento de transportadores de banda, esta consistencia es en sí misma una consideración práctica.
11. Límite de ingeniería para la selección de bandas transportadoras de pared lateral
Cuando los sistemas de transporte implican variaciones de altura definidas, métodos de giro y limitaciones de espacio,
Cualquier decisión de selección de una cinta transportadora de pared lateral debe verificarse en función de las condiciones geométricas específicas del entorno operativo.
En sistemas con diseños tipo Z o tipo L,
Existen restricciones directas entre la ubicación de la polea giratoria, el margen vacío y el ancho efectivo de la correa base;
Estas relaciones no se pueden confirmar únicamente a través de tablas de parámetros.
Cuando los materiales son sensibles a la ubicación de descarga, caída o comportamiento de apilamiento,
El ancho de banda, la altura de la pared lateral o la altura de la abrazadera por sí solos no pueden determinar la estabilidad operativa del sistema.
Una vez que el proceso de selección entra en la fase de diseño específico, el enfoque pasa de si los parámetros son “suficientes” a si el sistema es operable y mantenible en las condiciones geométricas actuales.
12. Preguntas frecuentes: selección y aplicación de bandas transportadoras de pared lateral
1. ¿Para qué rango de ángulo de inclinación es adecuada una cinta transportadora de pared lateral?
Las cintas transportadoras de paredes laterales generalmente son adecuadas para rangos de elevación de aproximadamente 35 a 80°.
Por debajo de este rango, se debe evaluar una estructura de correa plana, correa estampada o de listones bajos en función de las características del material; cerca o por encima de 80°, se debe evaluar simultáneamente una estructura basada en cangilones para determinar si es más adecuada.
2. ¿Se puede utilizar siempre una correa plana para ángulos de inclinación inferiores a 35°?
No necesariamente.
La posibilidad de utilizar una correa plana depende de las características de fricción, el tamaño de las partículas, el contenido de polvo y la fluidez del material.
Algunos materiales finos o que ruedan fácilmente pueden resbalar hacia atrás a un ángulo de 10 a 15°, lo que requiere la introducción de una correa estampada o una estructura de listones.
3. ¿Cuál es la diferencia esencial entre una cinta transportadora de paredes laterales y un elevador de cangilones de cinta?
Ambos pertenecen al sistema transportador de cinta.
La diferencia no está en el tipo de sistema, sino en:
- Si el material siempre es transportado por la misma cinta
- Si se introduce descarga por caída libre durante el proceso de elevación
- Si los cambios de altura se realizan dentro de la misma trayectoria del transportador
4. ¿Cuándo se debe considerar un diseño tipo Z o tipo L?
Cuando existan en el sitio las siguientes restricciones:
- La ruta del transportador necesita cambiar de dirección
- Espacio horizontal disponible insuficiente
- Se requiere un transporte continuo después de la elevación en lugar de una descarga separada
En este caso es necesario introducir una polea giratoria y considerar simultáneamente el margen vacío.
5. ¿Qué es el margen vacío? ¿Por qué es importante?
El margen vacío es la distancia desde el exterior de la pared lateral hasta el borde de la correa base.
Su único propósito es:
Para proporcionar suficiente ancho de operación para la polea giratoria, asegurando que la acción de giro solo afecte la correa base y no comprima la pared lateral.
6. ¿Qué problemas ocurren si el margen vacío es insuficiente?
Los problemas potenciales incluyen:
- Interferencia entre los volantes y las paredes laterales
- Los flancos se ven obligados a participar en la dirección
- Esfuerzo cortante anormal en la zona de unión
- Agrietamiento prematuro o desprendimiento de las paredes laterales en el puesto de dirección
Estos problemas suelen ocurrir en posiciones de dirección tipo Z/tipo L.
7. ¿Es siempre más segura una altura de cala más alta?
No.
En el rango de elevación de 45 a 80°, la estabilidad del sistema suele verse más afectada por los siguientes factores:
- Si el espaciado de las abrazaderas coincide con la capacidad de transporte
- Si el bolsillo está demasiado lleno
- Si el material se ha estabilizado al inicio de la pendiente
Además, existe un límite superior estructural claro para la altura de la cala.
Basado en Tiantie Según la producción industrial real y los comentarios de los clientes, los tacos no deben ser más altos que las paredes laterales y, por lo general, son unos 20 mm más bajos.
Esta diferencia de altura asegura:
- El bolsillo dispone de suficiente espacio de contención lateral durante el funcionamiento.
- El material no presionará contra el borde superior de la pared lateral.
- Evita la compresión anormal de la pared lateral por la abrazadera durante el funcionamiento o la descarga.
Por lo tanto, el simple aumento de la altura de la cala no mejora la seguridad del sistema; incluso puede introducir nuevos riesgos estructurales.
8. ¿Se puede estandarizar completamente la selección de una banda transportadora Sidewall?
Es difícil.
Esto se debe a que los parámetros clave, como la altura de la pared lateral, el espaciado de las calas y el margen vacío se ven afectados directamente por la geometría de diseño específica y no se pueden determinar independientemente de las condiciones de funcionamiento.
9. ¿Por qué no se puede completar la selección utilizando sólo tablas de parámetros?
Las tablas de parámetros no pueden describir:
- El método de giro en el diseño real
- El espacio de disposición de la polea giratoria
- La relación de restricción entre el margen vacío y el ancho de banda
- El comportamiento real del material en el punto de descarga
Todos ellos pertenecen a juicios de nivel geométrico y operacional.
10. ¿Cuándo debe el proceso de selección entrar en la etapa de confirmación a nivel de ingeniería?
Cuando el sistema involucra simultáneamente:
- cambios de altura significativos
- cambios de dirección (tipo Z / tipo L)
- materiales sensibles al comportamiento de descarga, descenso o apilamiento
La viabilidad de una cinta transportadora de pared lateral solo se puede verificar a través de las condiciones geométricas específicas de la situación de operación y no se puede concluir mediante la aplicación de parámetros.
