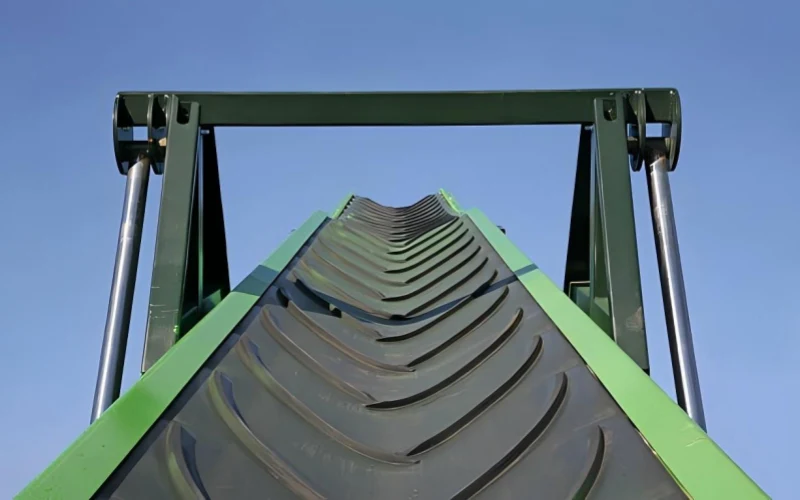

1. Descripción general de la banda transportadora Chevron
1.1 Un diseño funcional: Qué son realmente las bandas transportadoras Chevron
En el mundo del transporte de materiales a granel, la cinta plana puede ser la opción más común, pero cuando la situación se complica, se necesita algo con mayor agarre. Es ahí donde la cinta transportadora en zigzag demuestra su valía.
Diseñada con tacos angulares —generalmente en forma de V, U o Y—, una cinta transportadora en zigzag proporciona asistencia mecánica donde las cintas estándar resultan insuficientes. Estos perfiles elevados no son meramente estéticos; constituyen una interfaz diseñada entre el material y la cinta , creando fricción, reteniendo partículas sueltas y evitando el retroceso en pendientes.
Lo que las hace funcionar no es magia, sino geometría. Los tacos interrumpen el flujo natural del material, introduciendo microobstáculos que contrarrestan la gravedad. Piénsalo como una turbulencia controlada: suficiente resistencia para evitar el deslizamiento, pero permitiendo el movimiento.
Esta estructura con tacos permite que la cinta transportadora funcione de manera eficiente con ángulos de inclinación de hasta 40° , dependiendo del tipo de material, el contenido de humedad y el tamaño de las partículas. En cambio, las cintas planas generalmente alcanzan su máximo rendimiento alrededor de los 18°–20° antes de que la productividad se desplome.
Las correas Chevron vienen en una amplia gama de configuraciones:
- Alturas de las calas: típicamente de 5 mm a 32 mm
- Ancho de la correa:desde 300mm hasta 2400 mm
- Opciones de material: caucho para durabilidad, PVC para flexibilidad, PU para entornos especializados
- Diseños de patrones: V abierta para agregados gruesos, V o U cerrada para materiales finos o pegajosos
No se trata sólo de mover cosas cuesta arriba: se trata de controlarlas, de manera precisa y consistente, en condiciones del mundo real.
1.2 Dónde trabaja y qué gestiona
La utilidad de una cinta transportadora en forma de espiga se hace evidente en entornos donde la gravedad se convierte en un problema y donde el material en sí se resiste a cooperar.
Vamos a desglosarlo por industria:
Sector | Tipo De Material | Desafío de transmisión |
Minería | Carbón húmedo, mineral, grava húmeda | Deslizamiento y retroceso de material en pendientes pronunciadas |
Agricultura | Fertilizantes, soja, maíz | Derrames durante la carga inclinada en sitios de campo |
Reciclaje | Plásticos triturados, vidrios rotos | Dispersión de material e inestabilidad de baja densidad |
Construcción | Cemento, arena, áridos | Abrasión y desplazamiento del material bajo vibración |
Ahora bien, el transporte en el mundo real no es limpio ni predecible. Quizás haya que mover piedra caliza húmeda por una pendiente de 28° en una cantera sin espacio para un recorrido horizontal. O transportar fertilizante mediante equipos móviles que vibran, se desplazan y cambian de ángulo constantemente.
En estos casos, las correas con diseño de espiga destacan no por su mayor resistencia, sino por su ingeniería que garantiza una fricción precisa . El diseño de las estrías transforma el flujo caótico en un movimiento controlado, estabilizando así un sistema que, de otro modo, requeriría un mantenimiento elevado y tendría una baja eficiencia.
1.3 La verdadera ventaja sobre las correas planas
Sí, las cintas transportadoras en forma de espiga soportan pendientes más pronunciadas. Pero esa es solo la primera parte de la historia.
Su verdadero poder reside en cómo cambian la dinámica operativa de toda su línea de transporte. Esto es lo que significa en la práctica:
- Pendientes más pronunciadas, menos infraestructura
Con límites de ángulo que alcanzan entre 35° y 40°, se reduce la longitud del transportador y la altura del marco, lo que se traduce en menos acero, menos poleas y huellas más pequeñas. - Mayor rendimiento sin sobredimensionamiento
Al minimizar el retroceso, estas correas maximizar el flujo neto de material, a menudo aumentando la capacidad entre un 15 y un 30 % sin cambiar la potencia del motor ni el ancho de la correa. - Eficiencia energética y de tensión
Una correa con tacos correctamente seleccionada no solo soporta, sino que también soporta con estabilidad. Esto reduce la necesidad de alta tensión y evita las sobrecargas que se producen con las cargas que se deslizan hacia atrás. - Ciclos de mantenimiento más predecibles
Las correas planas que funcionan al límite de su tolerancia de inclinación a menudo fallan prematuramente, no por desgaste, sino por desalineación y problemas de seguimiento causados por cargas inestables. Las correas Chevron reducen estas variables, lo que lleva a Vida de servicio más larga y menos cierres.
- Pendientes más pronunciadas, menos infraestructura
Sin embargo, no son universales. Para aplicaciones que requieren desplazamiento bidireccional , entornos ultra limpios o materiales altamente pulverizados, el diseño en espiga podría no ser la mejor opción. Pero para el 70 % de los sistemas de transporte a granel inclinados, es la opción más rentable y resistente disponible.
2. Ventajas y especificaciones técnicas de las bandas transportadoras Chevron
2.1 Geometría del patrón: Por qué la forma correcta de la cala es la mitad del éxito en ingeniería
Los chevrones en una cinta transportadora de chevrón son más que simples protuberancias de goma: representan la memoria muscular del sistema. Cada tipo de taco determina cómo se comportan los materiales bajo inclinación, humedad, vibración y fluctuaciones de volumen. Lo que parece un pequeño detalle de diseño superficial es, en realidad, una interfaz crucial entre la carga y el movimiento.
A continuación se muestran los diseños de tacos más comunes disponibles en Tiantie IndustrialCada patrón está diseñado para un propósito específico. Todos forman parte del catálogo de producción actual y se pueden fabricar con alturas de cala entre 2mm y 45mm, dependiendo de la necesidad del cliente.
1. Patrón de V abierta
Racor clásico de ángulo abierto para materiales sueltos como piedra caliza triturada, grava o arena limpia. Ofrece una resistencia mínima, ideal para ambientes secos.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón la altura (mm) | Peso bruto (mm) | ancho de el molde (Mm) | |
| 750-1300 | 725 | 298 | 0-250 | 4.5 | 35 | 1495 | molde2 |
| 380 | 240 | 6 | 830 | molde5 | |||
| 800-1300 | 750 | 220 | 15 | 1490 | molde1 | ||
| 400-900 | 375 | 240 | 15 | 1105 | molde4 | ||
| 600 | 385 | 15 | 800 | molde6 |
2. Patrón de V cerrada
Mayor contacto superficial para facilitar la sujeción de partículas más pequeñas o ligeramente húmedas, como fertilizantes o minerales húmedos. Descarga más lenta, mejor control.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre patrones (mm) | ancho de la | Chevrón la altura (mm) | DW (mm) | ancho del moho (hongo) (Mm) | |
| 0-800 | 400 | 150 | 5 | 25 | 800 | ||
| 0-1600 | 1600 | 150 | 5 | 1700 | |||
| 0-1600 | 1600 | 95 | 0 | 6 | 11 | 1700 | |
| 0-1400 | 1370 | 110 | 8 | 11 | 1400 | ||
| 0-1400 | 1480 | 0 | 8 | 1500 | |||
| 0-1400 | 1370 | 250 | 10 | 15 | 1400 | ||
| 1200 | 0-150 | 10 | 1400 | ||||
| 1200 | 15 | 1400 | |||||
| 1000 | 990 | 160 | 5 | 15 | 1100 | ||
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de la borde del cinturón (mm) | Chevrón la altura (mm) | Peso bruto (mm) | ancho del moho (hongo) (Mm) | |
| 0-650 | 380 | 250 | 15 | 15 | 650 | moho (hongo) C15 (Ambas cosas abierto y closed options son disponibleble.) | |
| 0-800 | 600 | 250 | 15 | 15 | 800 | ||
| 0-1200 | 750 | 250 | 15 | 15 | 1200 | ||
3. Patrón en U
Forma bolsas para materiales sueltos como aserrín o biomasa. Ideal para caudales inestables o densidades aparentes variables.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón la altura (mm) | Peso bruto (mm) | Longitud de onda (mm) | |
| 500-800 | 450 | 225 | 0-300 | 25 | 15 | 25 | molde1 |
| 800-1400 | 750 | 0-600 | 25 | 15 | 25 | molde2 | |
| 600-800 | 550 | 0-250 | 25 | 15 | 25 | molde3 | |
| 1550 | 890 | 220 | 330 | 25 | 15 | 25 | molde4 |
4. Patrón Y
Dirección centralizada con baja interrupción del flujo. Funciona mejor en sistemas de cinta transportadora móvil o líneas inclinadas de velocidad variable.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | CP(mm | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Longitud de onda (mm) | molde1 |
| 600-800 | 500 | 175 | 0-550 | 20 | 15 | 25 | |
| 750 | 32 | 1500 | molde2 | ||||
| 1400 | 800 | 220 | 0-300 | 32 | 12 | 1500 | molde3 |
5. Patrón cóncavo
La suave ranura en la cara de la abrazadera facilita el control del material ligero y aireado. Común para cenizas volantes, polvos ligeros o harina procesada.
| Ancho del cinturón (mm) | Ancho de chevron (mm) | Espaciado entre . (mm) | cóncavo patrón (mm) | El más amplio moho (hongo) (Mm) |
| 0-1600 | 1150 | 85 mm | 2 | 1700 |
6. Tipo UT estampado
Los soportes cuadrados sujetan cargas compactadas y densas con mínimo rebote. Ideales para cenizas volantes o piedra calcinada.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón la altura (mm) | Peso bruto (mm) | Longitud de onda (mm) |
| 800-1350 | 750 | 175 | 0-550 | 25 | 15 | 25 |
7. HY estampado
Estructura Y extendida para trozos irregulares: restos de neumáticos, haces de cables o residuos mixtos.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Longitud de onda (mm) |
| 400-700 | 425 | 250 | 0-300 | 15 | 10 | 15 |
8. Estampado UY
Combina retención de volumen y control direccional: maneja materia prima con humedad y masa variables.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Longitud de onda (mm) | Ancho de moho (hongo) |
| 500-650 | 430 | 330 | 30 | 17 | 10 | 17 | 650 |
| 650-800 | 640 | 330 | 30 | 17 | 15 | 17 | 800 |
| 800-1400 | 800 | 330 | 30 | 17 | 1400 |
9Patrón Multi-V
Vs estrechas y repetidas para un rápido procesamiento de partículas pequeñas. Controla la deriva de gránulos a alta velocidad de la banda.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | COLUMNA | molde1 |
| 500-1600 | 1550 | 65 | 0-25 | 6 | 8 | 10 | |
| 500-1400 | 1360 | 65 | 5 | 8 | 10 | molde2 |
10Patrón de V conectada
Muro de chevrones continuo para contener materiales húmedos o rodantes. Mantiene la forma en ángulos pronunciados.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | VWidth | longitud de moho (hongo) (mm) | molde1 |
| 500-1350 | 1350 | 17 | 0 | 2 | 55 | 2300 | |
| 500-1300 | 1300 | 18 | 0 | 3 | 2300 | molde2 |
11Patrón de puntos
Puntos discretos para embalajes o productos blandos. Comunes en la manipulación de paquetes, cajas de cartón y bolsas.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | ANCHO | molde1 |
| 600-850 | 590 | 50 | 190 | 8 | 30 | ||
| 690-900 | 690 | 18 | 0 | 3.5 | 22 | molde2 | |
| 690-700 | 690 | 80 | 0 | 5 | molde3 |
12. Patrón “一”
Barras horizontales simples a lo ancho de la banda. Ofrecen una ligera resistencia al deslizamiento de los paquetes.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Ancho de moho (hongo) (mm) | molde1 |
| 400-700 | 700 | 400 | 0 | 15 | 800 | ||
| 500-800 | 475 | 330 | 0-162 | 30 | 900 | molde2 | |
| 550-900 | 530 | 753 | 0-140 | 45 | 18 | 1000 | molde3 |
| 1000 | 1000 | 0 | 10 | 1000 | molde4 |
13Patrón diagonal
Redirecciona el flujo en diagonal. Se utiliza para alinear material de alimentación lateral o de canaleta descentrada.
| Ancho del cinturón (mm) | Chevrón ancho (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Ancho de moho (hongo) (mm) |
| 800 | 830 | 55 | 0 | 9 | 10 | 910 |
14. Patrón cruzado
Rejilla entrelazada para prendas ricas en fibra, como bagazo o tela triturada. Reduce la velocidad del flujo suavemente.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Ancho de moho (hongo) (mm) |
| 650-700 | 650 | 250 | 0-50 | 13 | 10 | 800 |
15. Patrón de diamante
Las unidades de diamante de cara plana reducen la adherencia y mantienen el agarre. Excelentes para materiales de construcción húmedos.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Ancho de moho (hongo) (mm) | molde1 |
| 480 | 0-210 | 1000 | |||||
| 1000 | 0 | 1000 | molde2 |
16Patrón circular
Las semiesferas elevadas ofrecen un agarre equilibrado para cargas sensibles. Ampliamente utilizadas en electrónica y logística alimentaria.
| Ancho del cinturón (mm) | Chevrón ANCHO (mm) | Espaciado entre . (mm) | ancho de el cinturón Edge (mm) | Chevrón Altura (mm) | Peso bruto (mm) | Ancho de moho (hongo) (mm) |
| 500-1000 | 490 | 90 | 0-255 | 35 | 1100 |
2.2 Clasificación de la altura de las calas: dónde 6 mm se convierte en un punto de inflexión y por qué no se puede ignorar el rango
La altura de la cala en una cinta transportadora de chevron No se trata solo de la pendiente: influye directamente en la rigidez de la correa, el diámetro de la polea, el consumo de energía y el tiempo de inactividad por mantenimiento. Tiantie Industrial, las alturas de las calas varían desde 2 mm hasta 45 mm, con comportamientos claramente definidos en cada rango.
Vamos a desglosarlo:
2–6 mm: rango de control de superficie
Se trata de grapas de perfil bajo que se utilizan principalmente para manipular paquetes, alimentos o bolsas en pendientes inferiores a 15°.
Fabricados mediante vulcanización por compresión simple, ofrecen textura más que retención física del material.
6–8 mm: Zona de transición
Aquí es donde las grapas empiezan a comportarse como componentes estructurales. Dependiendo de la forma de la grapa, las correas en esta zona pueden requerir insertos de molde o herramientas segmentarias.
A partir de los 6 mm, la correa comienza a resistir activamente el retroceso. Esto marca el Inicio de la verdadera funcionalidad del transporte en pendiente.
En secciones posteriores, exploraremos por qué las correas de más de 6 mm a menudo requieren moldes de empalme personalizados y qué sucede cuando el mantenimiento omite esos requisitos.
8–10 mm: Zona de equilibrio de tensión y flexión
Esta gama se mueve en una delgada línea entre agarre y flexibilidad. Una cala de 9 mm debe soportar la tensión, pero también atravesar vías de retorno estrechas.
Es especialmente popular en líneas de almacén, cargadores agrícolas, y sistemas transportadores compactos donde las poleas son más pequeñas.
10–20 mm: Zona estándar industrial
Este es el núcleo del transporte de materiales a granel. Las operaciones de minería, cemento, granos y áridos dependen de grapas en este rango para pendientes entre 18 ° y 30 °.
La mayoría de los cinturones de esta clase son multiplicar, y requieren poleas con revestimiento cerámico y soporte raspador.
20–25 mm: Intermedio para trabajo pesado
Se utiliza cuando los materiales de volumen fino a medio presentan un comportamiento inconsistente. Por ejemplo, carbón mezclado con humedad o mineral crudo con arcilla.
Estas correas requieren un diseño de base de abrazadera reforzada y a menudo funcionan bajo presión de alimentación variable.
25–35 mm: Manipulación de materiales a granel de alta resistencia
Capaz de pendientes más allá 35°Esta gama incluye la mayoría de las bandas de grado minero. El retroceso del material se convierte en un problema estructural a esta altura.
Espere frecuentes ajustes de seguimiento de bordes y soportes finales más fuertes.
35–40 mm: sistemas de inclinación agresivos
Diseñado para cuando la pendiente se vuelve casi vertical. Los materiales pegajosos, húmedos o en capas necesitan... tacos extra altos para evitar el flujo retrógrado.
En este rango, las correas requieren unión a alta temperatura, cabezales de limpieza personalizados y rodillos tensores para equilibrar la carga.
40–45 mm: Extremos específicos del sistema
Estas no son correas estándar, sino componentes de sistemas de ingeniería. Se utilizan en canteras, puertos o pozos mineros donde no hay espacio para tramos horizontales.
Cada cala es básicamente una pala. El empalme, la tensión y las especificaciones del cuadro deben ajustarse a la medida.
2.3 Ancho de la banda e interacción estructural: por qué más ancho no siempre es mejor
En el mundo de la ingeniería de cintas transportadoras, es tentador creer que aumentar el ancho de la cinta resolverá los problemas de capacidad. Al fin y al cabo, una cinta transportadora en zigzag más ancha debería transportar más material por minuto, ¿verdad?
Pero en la práctica, aumentar el ancho introduce complicaciones no lineales , especialmente cuando no se consideran conjuntamente la geometría de la abrazadera, el ángulo de inclinación y el comportamiento de la carga.
Tiantie Industrial fabrica cintas transportadoras Chevron en anchos desde 300 mm a 2400 mm, pero cada categoría tiene sus propias consecuencias estructurales.
Correas de 300 mm a 600 mm: aplicaciones compactas y móviles
Esta gama se utiliza comúnmente en agricultura, líneas de envasado ligero y transportadores móviles de campo. Debido a su menor tamaño y a su menor capacidad de carga, estas bandas suelen utilizar tacos de menos de 8 mm, con patrones abiertos o multi-V.
Los desafíos en este caso giran en torno a la flexibilidad y la eficiencia de la potencia del motor. Una correa demasiado rígida para este ancho puede provocar una tensión excesiva y el rizado de los bordes, especialmente si los tacos son demasiado grandes en relación con el grosor de la correa.
Bandas de 800 mm a 1400 mm: gama media industrial
Este es el punto óptimo para muchas industrias: minería, terminales de granos, plantas de cemento. Estas cintas transportadoras manejan tonelaje real y suelen tener tacos con alturas de entre 10 mm y 25 mm , con patrones seleccionados en función de la consistencia del flujo y el riesgo de retroceso.
Con estos anchos, el revestimiento de las poleas, la instalación del rascador y el diseño del rodillo de retorno se vuelven esenciales. Un rascador mal alineado puede desgastar prematuramente las grapas. Una cinta de este tamaño requiere una distribución uniforme de la alimentación ; de lo contrario, se corre el riesgo de que se produzca una desviación de la trayectoria y una fatiga desigual de las grapas.
Correas de 1600 mm a 2400 mm: sistemas personalizados de alta resistencia
Aquí, la banda transportadora Chevron se integra en una arquitectura de manejo de materiales más amplia. Estas bandas soportan listones altos (30-45 mm) para inclinaciones de 30-40°, a menudo en operaciones al aire libre o con alta humedad.
Las correas más anchas amplifican cualquier pequeño error. Una desalineación de 5 mm en la polea de cola puede provocar desgaste en los bordes o la separación de la base de la correa en cuestión de semanas. La comba de la correa entre los rodillos aumenta exponencialmente con el ancho, razón por la cual estos sistemas suelen utilizar poleas tensoras muy juntas, sensores de tensión y unidades de centrado automático.
No solo hay que reforzar la bota, sino todo el sistema de soporte.
2.4 Eficiencia energética, tensión e impactos en el mundo real
El perfil energético de una cinta transportadora en zigzag es una de las variables de coste más ignoradas en el funcionamiento a largo plazo del sistema. Si bien los tacos reducen el retroceso y mejoran el control del material, también introducen nuevas consideraciones en cuanto a la fricción, la flexión de la cinta y el par de arranque.
Tensión reducida, pero mayor resistencia de forma
A diferencia de las correas planas, que dependen completamente de la tensión y la fricción para su agarre, una correa transportadora Chevron obtiene la mayor parte de su capacidad de agarre cuesta arriba de las propias grapas. Esto significa que la tensión general de la correa puede ser menor, pero las grapas crean resistencia durante el acoplamiento de las poleas, especialmente en tambores pequeños.
Si la altura de la placa supera los 25 mm, es necesario aumentar el diámetro de las poleas para evitar la deformación y el desprendimiento de la superficie. Las poleas más pequeñas provocan que las placas se compriman en ángulos irregulares, lo que acelera el desgaste y aumenta la resistencia del motor durante el arranque.
Comportamiento de la carga del motor en sistemas reales
En condiciones de uso real, las correas con tacos altos suelen presentar picos de consumo de energía durante la aceleración, especialmente cuando están cargadas y paradas. Esto se debe a que los tacos deben acoplarse simultáneamente al material y a la fuerza motriz.
Para minimizar estos picos, Tiantie A menudo recomienda:
- Revestimiento cerámico de polea para una mejor tracción
- Pretensado al 75% de la resistencia nominal de la correa
- Retrasos en el arranque después de la carga para permitir que la correa se estire y se asiente
- Instalación de variadores de frecuencia (VFD) de arranque suave en tramos con pendientes largas
Si se instalan correctamente, los sistemas que utilizan cintas transportadoras con diseño de espiga pueden funcionar con un consumo energético medio entre un 8 % y un 12 % menor en comparación con las cintas planas sobretensadas, incluso teniendo en cuenta la resistencia de los tacos.
Diseño de la ruta de retorno y gestión de las calas
Lo que sube tiene que bajar, y los tacos no desaparecen sin más al regresar. En una cinta transportadora en zigzag, los tacos elevados no se aplanan al regresar como en una cinta plana. Deben ser acomodados o gestionados físicamente.
Eso significa:
- Los rodillos de retorno deben estar espaciados para evitar el contacto con las calas.
- Rodillos de sujeción accionados por resorte o rodillos de canal en forma de U puede ser requerido
- En algunos sistemas, raspadores de correa traseros Se utilizan para eliminar el material pegado a las grapas.
- Para cinturones con tacos ≥30 mm, algunos sistemas añaden pistas de guía Para estabilizar la posición del cinturón y evitar que la cala se desplace bajo el peso.
Ignorar esta parte del diseño es una receta para que la correa falle prematuramente. Un rodillo de retorno sobrecargado y las correas empiezan a romperse: una muerte lenta que se manifiesta como una pérdida de eficiencia antes de que el daño sea visible.
El comportamiento material lo cambia todo
Incluso la banda transportadora Chevron más técnicamente correcta fallará si no se adapta a la personalidad del material. Por eso Tiantie Los ingenieros a menudo solicitan muestras o realizan simulaciones, no porque las especificaciones no sean suficientes, sino porque Los materiales del mundo real no se comportan como lo hacen en las hojas de datos.
Los lodos calcáreos húmedos pueden requerir abrazaderas en V cerradas de 30 mm. Los granos de maíz secos pueden necesitar abrazaderas en U de tan solo 12 mm. Una combinación incorrecta significa:
- El material se pega entre los tacos
- Los tacos se desgastan de forma desigual
- El cinturón consume más potencia pero mueve menos volumen.
Las cintas transportadoras Chevron deben tratarse como productos de ingeniería , no como piezas de catálogo.
Obtenga nuestro patrón de ventas más vendido
Contáctenos ahora para obtener la lista de patrones de cintas transportadoras Chevron más vendidos.
3. Ángulo de inclinación y compatibilidad de materiales
Seleccionar la cinta transportadora de espiga adecuada para un sistema inclinado no se trata solo de elegir un taco y un ancho. El verdadero desafío reside en gestionar cómo se comportan los diferentes materiales cuando la gravedad ejerce presión sobre el diseño. El ángulo de inclinación y las características del material no funcionan de forma independiente, sino que interactúan, a menudo de maneras que no son evidentes hasta que se detiene la producción o las cintas se desgastan prematuramente.
3.1 Comprensión del comportamiento del material frente a la inclinación: no confíe solo en los datos de laboratorio
La mayoría de las hojas de datos de materiales indican un "ángulo de reposo", pero cualquiera que haya operado transportadores reales sabe que el reposo estático y el flujo vivo son dos cosas distintas. El ángulo en el que se asienta una pila de fertilizante en un almacén no indica cómo se comporta en una pendiente de 30° en condiciones de humedad a una velocidad de banda de 1.2 m/s.
Esto es lo que realmente importa:
- La densidad aparente afecta la penetración de la calaLos materiales ligeros no se asientan fácilmente entre las calas, especialmente si hay flujo de aire o vibración.
- El contenido de humedad lo cambia todoEl carbón seco podría circular sin problemas en una pendiente de 28° con grapas en forma de U. Si se le añade humedad, se convierte en lodo, lo que requiere una grapa completamente diferente.
- El tamaño granular determina el espacio ideal entre las calasSi es demasiado estrecho, se producen atascos. Si es demasiado ancho, aumenta el retroceso.
Si tratas “material + inclinación” como una sola ecuación, ya estás un paso adelante de la mayoría de las decisiones de adquisición.
3.2 Alineación de la arquitectura de las calas con las fuerzas de inclinación del mundo real
Los perfiles Chevron no son universales. La misma abrazadera en V cerrada de 25 mm que funciona con arena húmeda a 26° podría causar derrames si se usa con grano seco a 18°. Una buena selección de la correa implica:
- Fuerza de inclinación
- Estabilidad del material en movimiento
- Altura de la cala + espaciado + rigidez
Esto es lo que debe buscar:
- Para ángulos superiores a 30°Utilice grapas de más de 25 mm con perfiles anchos y estructurados: los patrones V o HY conectados funcionan bien para materiales cohesivos o pegajosos.
- A 20–30°La mayoría de los perfiles estándar funcionan (Y, V cerrada o UT), pero solo si la separación entre las abrazaderas se ajusta al caudal del material. Bandas más rápidas = mayor separación.
- Menos de 15°Las grapas sirven más para centrar o guiar la carga que para evitar que se deslice hacia atrás. Los patrones discretos, como "一" o de puntos, son más eficientes y fáciles de limpiar.
Un error frecuente es suponer que un taco más agresivo siempre mejora el rendimiento. De hecho, un exceso de tacos puede reducir la uniformidad del flujo, especialmente en materiales granulares secos que rebotan entre filas. Siempre evalúe la velocidad de la cinta transportadora en relación con el ritmo de los tacos.
3.3 Cuándo no utilizar una banda transportadora Chevron y qué utilizar en su lugar
A pesar de su versatilidad, existen casos en los que una cinta transportadora en zigzag resulta ineficiente o completamente inadecuada. La solución no consiste en forzar una solución con tacos, sino en optar por una estructura que se ajuste mejor al material y al proceso.
Vamos a desglosarlo por mecanismo de falla:
❌ Escenario 1: Partículas finas + Humedad = Obstrucción progresiva de las calas
En industrias como la del cemento, las cenizas volantes o los fertilizantes con propiedades higroscópicas, las partículas finas tienden a adherirse a los valles de las calas y acumularse capa a capa. Una vez que comienza la acumulación, el caudal disminuye y los costos de mantenimiento aumentan.
Alternativa recomendada:
Banda plana con faldón y velocidad de alimentación controlada
Por qué: La superficie lisa evita que el material quede atrapado y los faldones contienen los derrames laterales. Se combina con un tornillo dosificador o un alimentador de banda para regular el caudal en pendientes ≤18°.
❌ Escenario 2: Sistemas que requieren operación bidireccional
La mayoría de los perfiles Chevron son direccionales por naturaleza. Al invertir la banda, las grapas actúan contra el material, lo que provoca derrames, atascos o daños en las grapas.
Alternativa recomendada:
Correa plana + guías modulares, o
Cadena de plástico modular con estructura de cala bidireccional
Por qué: Las correas planas favorecen un flujo simétrico y las cadenas modulares con paletas bidireccionales permiten un funcionamiento totalmente inverso sin riesgo de acumulación.
❌ Escenario 3: Entornos lavables, higiénicos o de calidad alimentaria
Las tacos elevados son difíciles de desinfectar y pueden atrapar partículas o fluidos. En el sector alimentario y farmacéutico, esto puede infringir las normas HACCP o de la FDA.
Alternativa recomendada:
Correas planas monolíticas de PU con perfil mínimo
Cinturones modulares de plástico con bisagras abiertas
Por qué: Las bandas planas son fáciles de limpiar in situ (CIP); las bandas modulares se pueden desmontar para la limpieza a alta presión. Úsela en pendientes ≤12°.
❌ Escenario 4: Carga de forma irregular o de alto impacto
En los sistemas de reciclaje o de residuos, materiales como vidrio triturado, restos de metal o varillas de refuerzo retorcidas pueden engancharse en las abrazaderas y dañarlas durante la carga. Los perfiles Chevron se desgastan de forma desigual y fallan prematuramente.
Alternativa recomendada:
Cinturón plano con tacos reforzados con acero or
Elevadores de cangilones / transportadores de plataforma para pendientes pronunciadas
Por qué: Los insertos de acero resisten el desgarro y los sistemas con paletas permiten una retención positiva del material sin depender de la fricción de las calas.
Cada una de estas alternativas no es una solución provisional, sino respuestas optimizadas a limitaciones operativas reales . Elegir una cinta transportadora en zigzag nunca debería ser una decisión automática, sino una decisión técnica.
4. Diseño y dimensiones de las bandas transportadoras Chevron
4.1 Geometría del patrón: no solo caucho elevado, sino herramientas de gestión de carga
El diseño superficial de una cinta transportadora con patrón de espiga es un sistema funcional, no decorativo. Cada ángulo, altura y alineación del patrón contribuye al control del material en condiciones de pendiente, humedad y vibración.
- Ángulo del patrón Determina cómo el material se acopla a la superficie de la banda. Las geometrías abiertas promueven el flujo hacia adelante, mientras que las formaciones compactas o cerradas ofrecen resistencia contra el retroceso.
- Altura de la estructura elevada Define el grado de agarre que se ejerce. Los perfiles inferiores a 10 mm ofrecen orientación direccional; los superiores a 25 mm sirven como estructuras de contención del material.
- Simetría Afecta la distribución uniforme del peso a lo largo del ancho de la banda. Los patrones simétricos evitan la desviación del seguimiento, mientras que los asimétricos ayudan a centrar cargas erráticas, pero solo si el punto de carga es preciso.
La geometría incorrecta provoca un flujo inconsistente, sobrecarga en las transiciones o desgaste prematuro del borde de la correa.
4.1.1 Compatibilidad del sistema de transmisión: la geometría debe coincidir con la transferencia de potencia
Un patrón de superficie bien formado se convierte en un problema si no está alineado con la configuración de la transmisión. En correas con mayor inclinación, especialmente aquellas con perfiles elevados de más de 20 mm, el contacto entre la correa y la polea debe diseñarse con cuidado.
- Diámetro de polea demasiado estrecho Puede comprimir los picos del patrón, lo que provoca una deformación prematura o un contacto parcial. Esto reduce la eficiencia de la transmisión de par.
- Ángulo de envoltura de la unidad se vuelve crítico. Si la polea solo toca la mitad de un patrón elevado, se produce deslizamiento o rebote de la correa. Instalación rodillos de presión or poleas coronadas Ayuda a mantener un agarre constante.
- Geometría de superficie desequilibrada—como una alineación en V inconsistente— puede causar una mala distribución de la fuerza lateral. El resultado es una desviación del seguimiento o vibración del cuadro.
Para aplicaciones con transiciones pronunciadas o patrones de paso corto, a menudo es necesario aumentar la rigidez de la correa tanto en dirección longitudinal como transversal para evitar la distorsión al moverse sobre poleas.
4.2 Composición del material: la superficie de la correa es solo el comienzo
A cinta transportadora de chevron debe hacer más que resistir el desgaste: debe mantener su forma mecánica bajo tensión térmica, química y de tracción. Tiantie Industrial ofrece múltiples combinaciones de superficies y carcasas en función de las demandas operativas:
- Caucho resistente a la abrasión estándar (DIN Y o Grado M) maneja piedra, grava y agregado seco.
- Caucho resistente al aceite (MOR o DIN G) es esencial para fertilizantes, piensos o astillas de madera.
- Compuesto resistente al calor (T1/T2 hasta 200°C) se utiliza para clínker o arena de fundición caliente.
- Caucho ignífugo conoce a ISO 340, / DIN K para plantas cerradas o sitios subterráneos.
La compatibilidad química también debe coincidir con su procedimiento de limpieza. Por ejemplo, el uso de desengrasantes cítricos sobre capas de poliuretano puede causar delaminación con el tiempo.
4.3 Estructura del cinturón: cómo las capas internas transportan los patrones externos
Las correas estampadas deben ser flexibles, elásticas y mantener su forma, a la vez que resisten la tensión de las superficies en relieve que soportan. Por ello, la estructura interna de la correa es tan crucial como su perfil exterior.
- Tejidos de una sola capa Proporcionan una excelente flexibilidad y se combinan mejor con patrones de menos de 8 mm.
- Diseños multicapa(3 a 5 capas) agregan resistencia longitudinal, adecuado para la mayoría de los sistemas inclinados con perfiles en el rango de 10 a 25 mm.
- Cinturones reforzados transversalmente incluyen capas rígidas transversales que estabilizan el seguimiento en sistemas anchos o de funcionamiento rápido.
- Cinturones reforzados con cables de acero son esenciales cuando los patrones elevados superan los 30 mm o los anchos de banda superan los 1600 mm, especialmente bajo cargas pesadas y pendientes pronunciadas.
El número de capas y la orientación de la tela también influyen en el diámetro de la polea. Las correas más rígidas requieren tambores de accionamiento más grandes para evitar pliegues o grietas superficiales cerca de la base del patrón.
4.4 Alcance dimensional e ingeniería personalizada
Cintas transportadoras Chevron desde Tiantie Los industriales están disponibles en anchos desde 300 mm a 2400 mmCon opciones de molde estándar y personalizado. Alturas de perfil comprendidas entre... 2 mm a 45 mm, pero una vez que los patrones superan los 25 mm, proceso de fabricación cambia a moldes multisegmento de alta presión con control de inserto.
- De vanguardia Las configuraciones se adaptan a sistemas interiores o cerrados.
- Borde moldeado Las correas ofrecen un mejor sellado e integridad de los bordes para entornos exteriores, húmedos o abrasivos.
- Guías de seguimiento de bordes, marcadores incrustados, o líneas de sensores Se puede agregar para aplicaciones de cinturón inteligente.
La longitud de la correa suele determinarse por el paso del patrón de las grapas. El bucle total debe estar sincronizado con el intervalo del patrón para evitar inconsistencias repentinas en la descarga o acumulaciones de producto en la polea principal.
5. Aplicación y uso práctico de las bandas transportadoras Chevron
5.1 Industrias que dependen del diseño de transportadores con patrones
La cinta transportadora en zigzag no es un producto de nicho; es la columna vertebral del flujo de materiales en docenas de industrias exigentes donde la pendiente, la humedad y los materiales irregulares son desafíos cotidianos. Lo que las conecta no es la industria, sino el comportamiento del material.
En la minería , las cintas transportadoras inclinadas llevan carbón, mineral y relaves desde las minas o los niveles subterráneos hasta las plantas de procesamiento. Estos materiales suelen ser húmedos, abrasivos y pesados. Sin cintas transportadoras con patrones específicos, el retroceso y la alimentación irregular son riesgos cotidianos.
En la agricultura , los elevadores de grano, las manipuladoras de semillas y las cosechadoras móviles suelen requerir cintas transportadoras compactas con gran agarre pero que generen una mínima acumulación de residuos. Los patrones en forma de espiga evitan el retroceso sin dañar los cultivos delicados.
En las plantas de reciclaje , el plástico triturado, el vidrio molido o la chatarra metálica no se adhieren a las cintas transportadoras planas. Los perfiles elevados de los diseños en forma de espiga estabilizan las cargas, incluso cuando el flujo es impredecible o cuando los operarios detienen y arrancan las cintas varias veces por minuto.
Las plantas de construcción y cemento utilizan cintas transportadoras en zigzag para trasladar arena fina, mezcla de hormigón húmedo o cenizas volantes a través de sistemas de pendiente pronunciada. Las cintas estándar se desgastan rápidamente bajo cargas tan abrasivas y pesadas. Las cintas con diseño especial duran más y ofrecen un rendimiento más constante cuando se adaptan a la pendiente y al caudal de material adecuados.
5.2 Mejoras en el rendimiento en el mundo real
Una de las mayores ventajas de la cinta transportadora en forma de espiga es su capacidad para reducir el deslizamiento manteniendo el rendimiento en pendientes que, de otro modo, requerirían elevadores de cangilones o sistemas de elevación de materiales complejos.
Cuando se selecciona correctamente:
- El rendimiento aumenta en 15-30%versus correas planas en pendientes >20°
- Ahorro de energía de 8-12%Se logran al reducir la necesidad de una alta tensión de la correa.
- Los ciclos de mantenimiento se extienden debido al desgaste uniforme de la superficie en los perfiles elevados
Pero esto solo ocurre cuando la altura, el espaciado y la orientación del patrón coinciden con el material y la disposición del sistema. Una banda que funciona perfectamente con la soja en Argentina podría fallar por completo con la roca fosfórica húmeda en Marruecos, a menos que la geometría de la superficie esté correctamente especificada.
5.3 Cuando fallan los cinturones estampados y qué aprender de ello
Los patrones Chevron son eficaces, pero no inmunes a su aplicación incorrecta. Ciertos sistemas los llevan más allá de su diseño funcional.
- En una terminal de fertilizantes de Oriente Medio, una banda transportadora estampada instalada en un sistema de recuperación bidireccional causó una grave acumulación de residuos en el camino de retorno, ya que el patrón no estaba diseñado para funcionar en reversa. Finalmente, atascó la polea principal y se deslaminó después de cuatro semanas.
- En el sudeste asiático, una cinturón minero El uso de perfiles de chevron ultra altos para superficies con arena húmeda aceleró el desgaste, no porque el patrón fuera incorrecto, sino porque el cuerpo de la correa carecía del refuerzo necesario para soportar la superficie más alta bajo el impacto de la carga.
La conclusión no es que las correas estampadas fallen, sino que deben aplicarse como sistemas , no como partes individuales. El diseño de la superficie de la correa, la estructura de la carcasa, la configuración de la transmisión y la estrategia de limpieza funcionan en conjunto.
Las bandas transportadoras Chevron son herramientas potentes cuando se seleccionan con precisión. En diversas industrias, resuelven el mismo problema fundamental: mover materiales cuesta arriba sin dejar que la gravedad prevalezca. Pero cuando se tratan como productos genéricos en lugar de componentes de ingeniería, incluso el perfil mejor diseñado puede convertirse en el punto débil del sistema.
6. Consideraciones sobre costos y cadena de suministro para las bandas transportadoras Chevron
Al evaluar el costo real de una cinta transportadora de espiga , no solo se paga por un rollo de caucho, sino también por un proceso químico controlado, una geometría moldeada, un procesamiento laborioso y una cadena de suministro de materias primas con implicaciones globales. Cuanto más se comprenda la composición de la cinta, mejor se entenderán las fluctuaciones de precios y cómo comparar opciones con criterio.
6.1 ¿Qué afecta realmente el precio de una cinta transportadora Chevron?
1. Tipo de compuesto de caucho y grado de rendimiento
La mayoría de los fabricantes de renombre parten del caucho natural como polímero base y lo enriquecen con negro de humo, azufre, aceleradores y plastificantes mediante mezcla interna (Banbury o amasadora). Lo que rara vez se menciona es que el caucho natural es una materia prima en el mercado global de futuros . Cuando los precios internacionales del caucho se disparan, especialmente debido a los precios del petróleo o a los fenómenos climáticos del sudeste asiático, el precio del compuesto en bruto aumenta. Y dado que la composición del caucho representa una parte importante del costo de fabricación, ese aumento repercute en el precio del producto terminado.
Las fórmulas más especializadas, como las resistentes al aceite, al calor (hasta 200 °C) o al caucho ignífugo, utilizan modificadores químicos adicionales que aumentan aún más el costo.
Si un presupuesto parece inusualmente bajo, es probable que la correa se haya fabricado con material de relleno reciclado , diluyentes a base de calcio o material de menor pureza. Estos materiales pueden pasar el control de calidad inicial, pero fallan bajo cargas dinámicas o ciclos térmicos en cuestión de meses.
2. Altura y complejidad del patrón: y el verdadero significado de 6 mm
Como ya se ha comentado, 6 mm es la línea divisoria crítica, no por el tamaño en sí, sino por la forma en que se fabrica el patrón.
✅ Por debajo de 6 mm: Vulcanización en molde integrado (Una moldura)
Para patrones en forma de chevrón de 6 mm o menos , el patrón se forma durante la vulcanización de la propia correa de caucho. No se aplican tiras de caucho adicionales. En su lugar, se presiona un molde con ranuras de patrón directamente sobre la correa sin vulcanizar, y la presión de la propia prensa de vulcanización forma la figura en relieve.
Este método es:
- Rápido
- No requiere alineación posterior
- Menor costo debido a tiempos de ciclo cortos y menor inversión de mano de obra
Sin embargo, solo funciona para patrones de perfil bajo con una profundidad mínima y sin nervaduras estructurales complejas.
✅ Por encima de 6 mm: Molde segmentado + Vulcanización adherida (Vulcanización mediante unión de tiras de caucho y molde separado)
Una vez que la altura del patrón supera el umbral de 6 mm, los fabricantes deben pasar a un proceso de varios pasos :
1. Se cortan y preparan tiras de caucho premezcladas.
2.Estas tiras se colocan en un molde con impresiones de patrones negativos.
3. La cinta transportadora plana de goma está alineada con el molde.
4. Bajo alta presión y calor, las tiras se vulcanizan y se adhieren permanentemente a la superficie de la correa.
Esto no es un pegado, sino un enlace químico mediante reticulación molecular. Sin embargo, requiere:
- Mayor tiempo de vulcanización
- Mayor presión (debido al espesor del inserto)
- Alineación manual de tiras dentro del molde
- Control de temperatura para evitar el curado parcial
Como resultado, las correas con patrones superiores a 6 mm pueden costar entre un 30 % y un 70 % más debido a las herramientas, la mano de obra y el tiempo de producción, incluso cuando se utiliza el mismo compuesto.
La complejidad del patrón también es importante. Los patrones en V abierta son más sencillos y económicos. Patrones como V conectada, Multi-V o Circular requieren más piezas de molde y un mayor tiempo de acabado, especialmente cuando el espaciado de los perfiles debe sincronizarse con precisión a lo largo de la banda.
3. Sincronización de ancho, largo y patrón
Las cintas transportadoras Chevron están disponibles en anchos desde 300 mm hasta 2400 mm , pero el precio no aumenta linealmente con el ancho.
Cinturones más anchos:
- Requiere camas de molde personalizadas
- Necesita una distribución uniforme de la presión durante la vulcanización.
- Requiere un tiempo de curado más prolongado debido al control del gradiente de calor.
Para correas largas (de más de 50 metros), la sincronización del patrón se convierte en un factor determinante del costo. Esto significa que la longitud de la correa debe ajustarse cuidadosamente para evitar cualquier desalineación del patrón en la unión o la polea de cabeza. Se requiere un corte de precisión, alineación y, en ocasiones, una adaptación personalizada del paso del molde.
4. Construcción de la carcasa de la correa y capas de refuerzo
Una cinta transportadora con patrones complejos sobre una estructura débil es como construir un rascacielos sobre cimientos de tierra. La estructura interna de la cinta debe soportar las exigencias mecánicas impuestas por la geometría de la superficie y la carga del material.
- EP de 2 capas: económico pero limitado a aplicaciones de trabajo liviano y patrones de perfil bajo
- EP de 3 a 5 capas: estándar para la mayoría de las bandas transportadoras Chevron de servicio mediano
- Reforzado con acero: necesario cuando la altura del patrón supera los 25–30 mm o cuando el ancho de la banda supera los 1600 mm
Añadir capas estabilizadoras cruzadas aumenta la rigidez y la estabilidad de rodadura, pero también aumenta el grosor, el peso y el coste. Solicite siempre la hoja de especificaciones de la carcasa, no solo el compuesto de la superficie, antes de comparar presupuestos.
5. Características especiales, costos de empalme y opciones de personalización
Aquí es donde muchos compradores se quedan atónitos. Algunos de los mayores costos ocultos provienen del último 10% del cinturón:
✅ Empalmes vulcanizados en caliente:
El cinta transportadora de chevron Requiere más que una simple unión en línea recta. Cada patrón debe alinearse con precisión en el empalme, y las capas internas de tela deben adherirse sin desplazarse. El molde de empalme debe adaptarse a la geometría del patrón, lo que incrementa los costos de herramientas y el tiempo de mano de obra.
Cabe esperar pagar entre un 30 % y un 50 % más por una correa con patrón empalmado que por una correa plana del mismo ancho y con las mismas especificaciones de la carcasa.
✅ ¿Borde moldeado o borde cortado?
Los bordes moldeados mejoran la resistencia a la intemperie y son ideales para exteriores o ambientes húmedos. Las bandas con bordes cortados son más fáciles de manipular en instalaciones estrechas, pero pueden deshilacharse con alta humedad o cargas en los bordes.
✅ La alineación personalizada , las guías de seguimiento , el estampado de identificación de lote o los empalmes de goma aumentan ligeramente el costo, pero pueden determinar el rendimiento en sistemas automatizados o de alta carga.
6.2 Elegir un proveedor: lo que realmente importa
Elegir un proveedor para una cinta transportadora con diseño de espiga no se trata de catálogos llamativos, sino de capacidad de ingeniería y consistencia en la producción.
✅ Evalúelos en:
- Gama de tamaños de moldes (¿Pueden manejar perfiles de <6 mm y >30 mm?)
- Precisión en la alineación del paso y repetibilidad del patrón
- Disposición a proporcionar especificaciones de formulación de compuestos de caucho o informes de lotes.
- Historial con solicitudes de empalme complejas
- Admite anchos de MOQ altos, como 2000 mm o más, o tiradas personalizadas largas.
Si un proveedor no puede explicar cómo controla la unión del patrón o por qué su correa cuesta más por encima de una altura de patrón de 6 mm, no está ofreciendo una solución de sistema, solo un producto con forma.
7. Instalación y mantenimiento de bandas transportadoras Chevron
Instalar una cinta transportadora con perfil en V no se trata solo de atornillarla y pulsar el botón de inicio. A diferencia de las cintas planas, el perfil elevado añade complejidad, tanto a nivel físico como mecánico. Desde el tensado y el empalme hasta la limpieza y el seguimiento del retorno, cada paso requiere mayor precisión, e ignorar estos detalles puede convertir una cinta de 1,000 dólares en una pesadilla de mantenimiento de 10 000 dólares.
7.1 Tensión, seguimiento y configuración inicial
La superficie elevada de una cinta transportadora con patrón de espiga aumenta su rigidez, especialmente con alturas de patrón mayores y construcciones multicapa. Esto significa:
- Tensión requiere una mayor fuerza inicial para eliminar la holgura, pero la tensión excesiva corre el riesgo de deslaminar el patrón de la base de la correa (especialmente por encima de los 20 mm de altura).
- Una buena regla general: comience con el 110 % de la tensión utilizada para una correa plana de la misma especificación de carcasa y luego reduzca gradualmente a medida que la correa se calienta durante el funcionamiento.
- Usar tensores hidráulicos o de tipo tornillo que permiten un ajuste fino sin sacudidas bruscas.
El seguimiento se vuelve especialmente complicado con patrones asimétricos o descentrados. El centro de masa natural de la correa puede dejar de estar alineado con su centro geométrico. Para mitigar la deriva:
- Instale rodillos guiados por el centro cerca de las poleas de cabeza y de cola.
- Usar anillos guía o limitadores de borde en el lado de retorno.
- Asegúrese de que el marco esté alineado dentro de ±0.5 mm del ancho de la correa; este no es lugar para conjeturas sobre soldadura.
7.1.1 Empalme de cintas transportadoras Chevron: Por qué es un juego completamente diferente
Las cintas planas ya son difíciles de empalmar correctamente. Pero una cinta transportadora con diseño de espiga añade una complicación enorme: el patrón debe coincidir a la perfección a lo largo de la línea de empalme.
En las uniones vulcanizadas en caliente, esto es lo que las hace tan complicadas:
- Alineación de patronesSi las formas en V no están alineadas, el material rebotará o se acumulará en la unión. Peor aún, la unión se convierte en un punto vulnerable a la delaminación.
- Desplazamiento de la capa de tela:A diferencia de las correas planas, las correas Chevron deben tener capas de tela. escalonados con precisión para garantizar la resistencia sin interrumpir la presión del molde del patrón.
- Herramientas moldeadasSe necesitan moldes de vulcanización especializados con insertos de cavidad para continuar el patrón sin problemas a lo largo de la unión.
- Control de presion:Una fuerza de presión inconsistente da como resultado puntas de patrón poco curadas o puntos duros en la unión de la tela.
Estas variables implican que empalmar una cinta transportadora en zigzag puede llevar el doble de tiempo y costar entre un 40 % y un 60 % más que una unión típica de cinta plana. Ahorrar costes no solo es malo, sino peligroso.
7.2 Prioridades de mantenimiento diario y programado
Una vez instaladas, las correas estampadas requieren protocolos de mantenimiento más estrictos para evitar tiempos de inactividad o desgaste prematuro.
Áreas clave a monitorear:
1. Desgaste del patrón : Busque una pérdida de altura desigual en un lado; esto puede indicar una desalineación del marco o una carga descentrada.
2. Fatiga de la junta : Inspeccione las líneas de empalme en busca de grietas, bordes desprendidos o discontinuidad en el patrón.
3. Deshilachado en los bordes : Un signo clásico de seguimiento incorrecto u obstrucción en la ruta de retorno.
4. Acumulación en el lado de retorno : Las crestas del patrón tienden a atrapar finos o material húmedo en el tramo inferior.
Mejores prácticas:
- Realice inspecciones visuales cada 100 horas de funcionamiento
- Usar escáneres térmicos en juntas de empalme para detectar cambios de tensión interna
- Reemplace los rodillos de retorno desgastados antes de que se desgasten en las puntas del patrón
- Mantenga un registro de los ajustes de seguimiento para rastrear las tendencias de deriva a largo plazo
7.3 Limpieza correcta de las bandas transportadoras Chevron
Aquí es donde muchos operarios se frustran. Las raspadoras planas estándar no funcionan bien en una cinta transportadora en zigzag : pasan por encima de las crestas y no alcanzan los valles.
En su lugar, utilice uno o más de los siguientes:
- Cepillos giratorios: Ideal para materiales pegajosos como arena húmeda o arcilla.
- Raspadores curvos de poliuretano:Diseñado para flexionarse en ranuras de patrón sin cortar
- Limpiadores de banda segmentados:Permite un ajuste independiente para que coincida con los valles de Chevron
No olvide el lado de retorno . Las cintas transportadoras con patrones crean más oportunidades para la recuperación del material. Para evitar la acumulación o problemas de seguimiento:
- Instale rodillos de retorno accionados por resorte
- Usar ruedas de sujeción de contrapresión
- Considera un solapa del cinturón Para limitar que las multas sueltas se caigan en la cola
Consejo adicional: Evite la “sorpresa inversa”
Los patrones en forma de chevrón son direccionales por naturaleza. Invertir la correa, ya sea intencionalmente o debido a una falla del motor, puede causar:
- Acumulación de material en la cabecera
- Separación de la cresta de la base del cinturón
- Esfuerzo de empalme por corte hacia atrás
Si el uso bidireccional es inevitable, una cinta plana con paredes laterales o tacos transversales puede ser más apropiada.
8. Problemas de diseño estructural y optimización funcional de las bandas transportadoras Chevron
A pesar de su rendimiento inigualable en cintas transportadoras inclinadas, las cintas transportadoras con perfil en V presentan desafíos estructurales que las cintas planas simplemente no tienen. Su mayor grosor, rigidez y geometría superficial requieren una cuidadosa adaptación del sistema, desde la unidad de accionamiento hasta la disposición de los rodillos tensores. Ignorar estos detalles estructurales suele provocar fallos prematuros de la cinta, inestabilidad en el seguimiento y paradas costosas.
Esta sección aborda tres áreas críticas donde el diseño de ingeniería debe cumplir con la realidad operativa.
8.1 Coordinación del sistema de accionamiento con la inercia de arranque
Una cinta transportadora con patrón de espiga suele pesar más y ser menos flexible que una cinta plana del mismo ancho y longitud. Los relieves de la superficie, especialmente aquellos que superan los 12 mm de altura, aumentan la masa por metro y la resistencia de la cinta a la flexión. Si el sistema de accionamiento no está ajustado correctamente, pueden surgir varios problemas durante la puesta en marcha:
- Demanda excesiva de par en el motor
- Patinaje de la correa en la polea de transmisión
- Aceleración irregular, lo que provoca señales falsas de desalineación de la correa
- Tensión localizada cerca del empalme o a lo largo de la base del patrón
Estos problemas se deben a que el sistema subestima la inercia de arranque de la correa.
✔ Recomendaciones de ingeniería:
- Aumente el ángulo de envoltura de la polea.Esto se puede lograr agregando una polea de tope antes o después de la polea motriz para proporcionar más contacto con la superficie, especialmente necesario cuando se manejan pendientes pronunciadas o correas de alta tensión.
- Instale rodillos de presión encima de la polea de transmisión.Estos rodillos de sujeción garantizan que incluso los patrones gruesos permanezcan completamente acoplados a la cara de la polea, especialmente para alturas de perfil superiores a 15-20 mm.
- Utilice revestimiento cerámico en la polea de transmisión.Al trabajar con materiales húmedos o polvorientos, el revestimiento de caucho estándar pierde fricción rápidamente. El revestimiento cerámico mejora el agarre y reduce el riesgo de deslizamiento de la banda bajo carga.
- Opte por sistemas tensores hidráulicos.En comparación con los tensores de tornillo tradicionales, los tensores hidráulicos se adaptan al movimiento dinámico de la correa, manteniendo una presión constante a medida que la correa se estira o la carga cambia.
En resumen: diseñar una transmisión por correa plana para una aplicación Chevron es un atajo hacia fallos repetidos. Abordar la inercia con una compensación mecánica adecuada es fundamental.
8.2 Diagnóstico de desalineación, desplazamiento de la correa y daños en los bordes
La desviación de la cinta transportadora es un problema común en cualquier sistema de transporte, pero en las cintas transportadoras con patrón de espiga , las consecuencias se agravan más rápidamente. La rigidez de la superficie texturizada, combinada con su tendencia a desviarse ante desequilibrios de tensión, suele provocar:
- Desgaste o deshilachado del borde de un lado
- Abrasión contra los componentes del cuadro
- Cinturón que “salta” en puntos de impacto o transición
- Deformación longitudinal en la unión causada por trayectorias de carga asimétricas
Estos efectos rara vez se deben a una sola causa. Más bien, se desencadenan por pequeñas inconsistencias mecánicas que, con el tiempo, distorsionan la línea central y la trayectoria de la banda.
✔ Causas fundamentales y soluciones:
- Carga asimétrica:Verifique que la carga de material esté centrada geométricamente utilizando indicadores de canal o modelado de flujo.
- Desajuste de tensión:Las correas tensadas de forma desigual a lo ancho pueden desviarse hacia el lado de menor tensión. Utilice sistemas de tensado calibrados y verifique periódicamente.
- Alineación incorrecta de la rueda guía:Una diferencia de tan solo 2 mm entre poleas opuestas es suficiente para desviar la correa. La alineación debe comprobarse con herramientas láser o de hilo durante la instalación y la inspección.
✔ Contramedidas prácticas:
- Instale rodillos de canalización autoalineables en posiciones clave, particularmente antes y después de las transiciones.
- Agregar rodillos guía o limitadores de borde cerca de las poleas de cabeza y cola para restringir la deriva lateral.
- Usar sensores de seguimiento con lógica de parada automática para detener el sistema antes de que el daño se agrave.
- Mantener una registro preventivo de ajustes de seguimiento: si se ajusta más de dos veces al mes, el problema de raíz sigue sin resolverse.
En las cintas transportadoras con diseño en espiga , pequeños problemas de alineación pueden provocar rápidamente daños importantes. La simetría del sistema y la estabilidad de la carga no son opcionales, sino requisitos estructurales.
8.3 Diseño de rodillos guía específicos de Chevron: ¿Por qué fallan los rodillos estándar?
Una de las causas más ignoradas de fallas en las bandas es el desajuste de los rodillos. Si bien los rodillos de canaleta estándar de tres piezas funcionan bien con bandas planas, suelen tener un rendimiento deficiente al combinarse con bandas estampadas, en particular con aquellas con perfiles altos o complejos.
¿El resultado?
- La correa se desplaza sobre las puntas del patrón en lugar de sobre la carcasa.
- Los rodillos del lado de retorno comprimen el caucho elevado de manera desigual
- Las partículas viscosas tienden a alojarse entre los patrones elevados y los contornos de los rodillos, lo que aumenta el desgaste por compresión.
- Los atascos de retorno y la deformación de los bordes se convierten en problemas recurrentes
Estos resultados reducen significativamente la vida útil de la correa y a menudo provocan paradas inesperadas.
✔ Estructuras de rodillos optimizadas para correas Chevron:
- Rodillos de retorno horizontales dobles:Estos se distribuyen peso del cinturón a lo largo de la zona de la carcasa plana, evitando puntos de presión sobre perfiles elevados y minimizando la deformación durante el recorrido de retorno.
- Rodillos de soporte centrales en forma de U:Ideal para aplicaciones donde la distribución del material varía a lo largo del ancho de la banda. El diseño sujeta la parte central de la banda, permitiendo que los patrones en relieve cuelguen libremente sin interferencias.
- Soportes de polea tensora antiinterferencias:En sistemas con patrones altos, espaciados o asimétricos (por ejemplo, UY, HY, Multi-V), estos soportes sostienen la correa de una manera que elimina el contacto del patrón con el marco del rodillo tensor, lo que reduce la acumulación de material y la distorsión de la correa.
- Ruedas guía de impacto de paso reducido:En el caso de correas que operan en zonas de alto impacto, un espaciado más corto entre los rodillos tensores puede mitigar el rebote y evitar que el patrón se clave en la superficie del rodillo tensor.
Instalar poleas tensoras estándar en correas Chevron es como instalar neumáticos de nieve en una moto de carreras: técnicamente posible, pero prácticamente desastroso. La correa debe estar sujeta de forma que respete su geometría.
9Preguntas frecuentes sobre las bandas transportadoras Chevron
P1: ¿Qué hace que una cinta transportadora Chevron sea diferente de una cinta transportadora plana?
A simple vista, la diferencia es evidente: las bandas transportadoras Chevron tienen patrones en relieve, mientras que las planas no. Pero la diferencia va mucho más allá de la textura de la superficie.
Las cintas transportadoras con patrón de chevrón están diseñadas para el transporte en pendientes pronunciadas —generalmente entre 18° y 40°— y evitan el retroceso de materiales sueltos o granulares. Los patrones en forma de V, U o Y actúan como guías de fricción, manteniendo el material en su lugar a medida que asciende. Las cintas planas, por otro lado, tienen dificultades para superar pendientes de 15-20° sin componentes adicionales como tacos o paredes laterales.
Además, estructuralmente hablando, las correas en zigzag tienen mayor rigidez superficial , mayor masa por metro y, a menudo, requieren configuraciones personalizadas de poleas y tensores . No son simplemente correas planas con goma pegada encima; están diseñadas para trabajar cuesta arriba.
P2: ¿Puedo utilizar una cinta transportadora Chevron para transporte bidireccional o reversible?
En general, no . Una cinta transportadora con patrón en espiga es de un solo sentido . El patrón en relieve está diseñado para sujetar el material en una sola dirección. Si se hace funcionar la cinta en sentido inverso, pueden ocurrir varios problemas:
- El material queda atrapado detrás del patrón y se acumula.
- La alineación de la correa se vuelve inestable debido al arrastre irregular de la superficie
- Los patrones comienzan a pelarse o rasgarse debido a fuerzas de corte no deseadas
Si su aplicación requiere un funcionamiento bidireccional, considere las correas planas con tacos , las correas de cadena modulares o las correas con paredes laterales y perfiles simétricos.
P3: ¿Qué ángulo de inclinación es demasiado pronunciado, incluso para las correas Chevron?
Eso depende de la altura y el tipo de patrón , así como de las características de flujo del material . En general:
- Los patrones de chevron de perfil bajo (≤10 mm) funcionan mejor por debajo de los 20°
- Los perfiles de rango medio (12–25 mm) pueden soportar ángulos de 25° a 35°.
- Los patrones de alta resistencia (30–45 mm) pueden alcanzar hasta 40°, dependiendo de las propiedades del material.
Sin embargo, no fuerce los límites sin tener en cuenta el comportamiento de retroceso del material . Los materiales de flujo libre, como la soja o la arena seca, pueden moverse en ángulos más pronunciados que la arcilla húmeda o el mineral triturado.
Ante cualquier duda, solicite siempre a su proveedor una tabla de referencia de altura del patrón en función del ángulo , o mejor aún, realice pruebas en su propio entorno de trabajo.
P4: ¿Por qué el empalme vulcanizado en caliente para correas Chevron es más caro que para correas planas?
Porque implica mucho más que simplemente unir dos extremos. Un buen empalme en caliente en una banda transportadora Chevron debe cumplir tres funciones a la vez:
1. Asegúrese de que haya una correcta unión de caucho con caucho a través de las capas internas.
2. Mantenga la continuidad del patrón , de modo que el perfil elevado se alinee a la perfección.
3. Evite crear puntos duros o crestas desalineadas, que pueden afectar el seguimiento o el desgaste.
Esto requiere moldes personalizados , control preciso de la presión y el tiempo de calentamiento, y una preparación más laboriosa. No es algo que un equipo de vulcanización básico pueda hacer correctamente sin experiencia.
P5: ¿Cuál es el sistema de cinta transportadora Chevron más largo en funcionamiento?
Si bien el transporte a larga distancia se realiza más comúnmente con cintas planas, existen sistemas de chevrón que se utilizan en segmentos inclinados modulares dentro de grandes instalaciones. Algunas canteras y plantas de áridos en el sudeste asiático y África utilizan cintas de chevrón en sistemas inclinados de varias etapas que abarcan más de 300 metros de longitud, aunque no como una sola cinta continua.
Estos sistemas utilizan bandas chevron donde la inclinación es importante, y luego cambian a bandas planas para tramos horizontales. No se trata de que una sola banda lo haga todo, sino de que cada sección cumpla su función a la perfección.
